Original "Carling Switch" Schalter
Bitte beachten Sie: Die verschiedenen Schalter, Schaltwippen und Einbaurahmen von "Carling Switch" und von "Marina" sind untereinander nicht kombinierbar. Bestellen Sie ausschließlich "Carling Switch" oder ausschließlich "Marina".
| Bild |
Beschreibung |
Artikelnr |
Preis in Euro |
 |

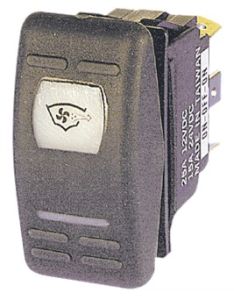

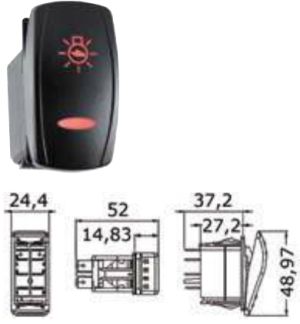

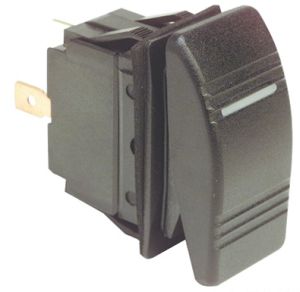

"Carling
Switch" Schalter "Contura II", weiße Glühbirne
Absolut wasserdicht IP 56. Benötigen zur Installation eine rechteckigen Ausschnitt von 21,5x36,8 mm. Max. Schaltleistung 20 A bei 12V und 15 A bei 24 V.
Mit Beleuchtung.
Beleuchtung: weiße Glühbirne
Wippen bitte getrennt bestellen.
Bei "(ON)" besitzt die betreffende Schalterposition eine Federrückführung
* Version "momentan On" nur der Verbraucher ist beleuchtet |
Typ: ON-OFF, 12V / 20A
4 Anschlüsse |
|
Typ: ON-OFF, 24V / 15A
4 Anschlüsse
| |
Typ: (ON)-OFF*, 12V / 20A
(zB. für Horn, WC)
4 Anschlüsse |
|
Typ: (ON)-OFF*, 24V / 15A
(zB. für Horn, WC)
4 Anschlüsse |
|
Typ: (ON)-OFF-(ON)*, 12V / 20A
(zB. für Trimmklappen, Ankerwinde)
8 Anschlüsse, zweipolig |
|
Typ: (ON)-OFF-(ON)*, 24V / 15A
(zB. für Trimmklappen, Ankerwinde)
8 Anschlüsse, zweipolig |
|
Typ: ON-OFF-ON, 12V / 20A
(zB. für Bilgepumpen, Navigationslichter)
6 Anschlüsse |
|
Typ: ON-OFF-ON, 24V / 15A
(zB. für Bilgepumpen, Navigationslichter)
6 Anschlüsse |
|
Typ: (ON)-OFF-(ON), 12V / 20A
(zB. für hydraulische Laufstege, Ankerwinden)
4 Anschlüsse |
|
Typ: (ON)-OFF-(ON), 24V / 15A
(zB. für hydraulische Laufstege, Ankerwinden)
4 Anschlüsse |
|
Typ: ON-OFF-(ON), 12V / 20A
(zB. für Bilgepumpen(aut./man.))
4 Anschlüsse |
|
Typ: ON-OFF-(ON), 24V / 15A
(zB. für Bilgepumpen(aut./man.))
4 Anschlüsse |
|
Typ: ON-ON, 12V / 20A
(Wechselschalter)
|
|
Typ: ON-ON, 24V / 15A
(Wechselschalter) |
|
|
"Carling
Switch" Schalter "Contura II", rote LED
Absolut wasserdicht IP 56. Benötigen zur Installation eine rechteckigen Ausschnitt von 21,5x36,8 mm. Max. Schaltleistung 20 A bei 12V und 15 A bei 24 V.
Mit Beleuchtung.
Beleuchtung: rote LED
Wippen bitte getrennt bestellen.
Bei "(ON)" besitzt die betreffende Schalterposition eine Federrückführung
* Version "momentan On" nur der Verbraucher ist beleuchtet |
Typ: ON-OFF, 12V / 20A
4 Anschlüsse |
|
Typ: ON-OFF, 24V / 15A
4 Anschlüsse |
|
Typ: (ON)-OFF*, 12V / 20A
(zB. für Horn, WC)
4 Anschlüsse |
|
Typ: (ON)-OFF*, 24V / 15A
(zB. für Horn, WC)
4 Anschlüsse |
|
Typ: (ON)-OFF-(ON)*, 12V / 20A
(zB. für Trimmklappen, Ankerwinde)
8 Anschlüsse, zweipolig |
|
Typ: (ON)-OFF-(ON)*, 24V / 15A
(zB. für Trimmklappen, Ankerwinde)
8 Anschlüsse, zweipolig |
|
Typ: ON-OFF-ON, 12V / 20A
(zB. für Bilgepumpen, Navigationslichter)
6 Anschlüsse |
|
Typ: ON-OFF-ON, 24V / 15A
(zB. für Bilgepumpen, Navigationslichter)
6 Anschlüsse |
|
Typ: (ON)-OFF-(ON), 12V / 20A
(zB. für hydraulische Laufstege, Ankerwinden)
4 Anschlüsse |
|
Typ: ON-OFF-(ON), 12V / 20A
(zB. für Bilgepumpen(aut./man.))
4 Anschlüsse |
|
Typ: (ON)-OFF-(ON), 24V / 15A
(zB. für hydraulische Laufstege, Ankerwinden)
4 Anschlüsse |
|
Typ: ON-OFF-(ON), 24V / 15A
(zB. für Bilgepumpen(aut./man.))
4 Anschlüsse |
|
Typ: ON-ON, 12V / 20A
(Wechselschalter) |
|
Typ: ON-ON, 24V / 15A
(Wechselschalter) |
|
 |

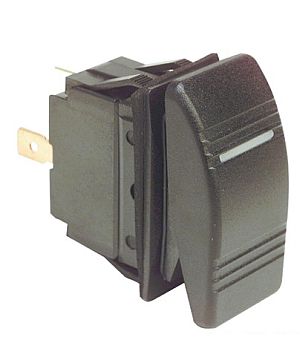

"Carling Switch" Schalter "Contura"
Absolut wasserdicht IP56. Benötigen zur Installation eine rechteckigen Ausschnitt von 21x37 mm.
Max. Schaltleistung 20 A bei 12 V. Modelle mit Kontrollleuchte.
Wippe im Lieferumfang enthalten. |
Typ: OFF-ON
2 Anschlüsse
|
|
Typ: OFF-(ON) für Horn usw.
2 Anschlüsse
|
|
Typ: (ON)-OFF-(ON) für Trimmklappen usw.
7 Anschlüsse
|
|
|

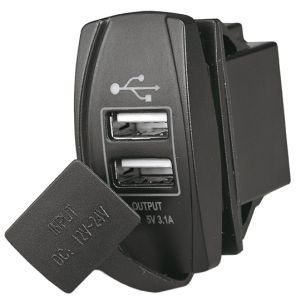

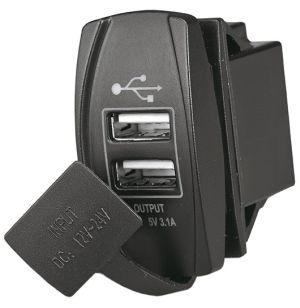

Steckdose mit 2 USB-Anschlüssen
Können mit CARLINGSWITCH, MARINA R und Marina TOP Schaltern kombiniert werden.
Passt zu den Blenden E14197xx (alle Ausführungen).
12/24V
|
USB-A-Doppelbuschse
2,1 + 1,0 A

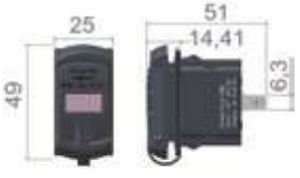

Maße: 49 x 25 x 51 (Tiefe) mm |
|
USB Doppelbuschse Quick Charge 18W+18W
3 + 2 A
Maße: 49 x 25 x 51 (Tiefe) mm |
|
USB-A-Buchse + USB-C
2,4 + 3 A
Maße: 49 x 25 x 40 (Tiefe) mm |
|

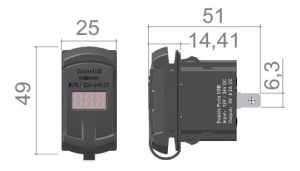

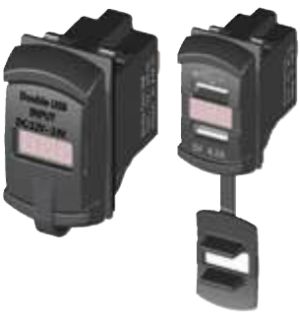

USB-A-Doppelbuschse + Voltmeter 5/30V
2,1 + 2,1 A
Maße: 49 x 25 x 51 (Tiefe) mm |
|
Schaltwippen mit beleuchtetetem Symbol für Schalter "Carling Switch"
Bitte beachten Sie: Die verschiedenen Schalter, Schaltwippen und Einbaurahmen von "Carling Switch" und von "Marina" sind untereinander nicht kombinierbar. Bestellen Sie ausschließlich "Carling Switch" oder ausschließlich "Marina".
| Bild |
Beschreibung |
Artikelnummer |
Preis |
|

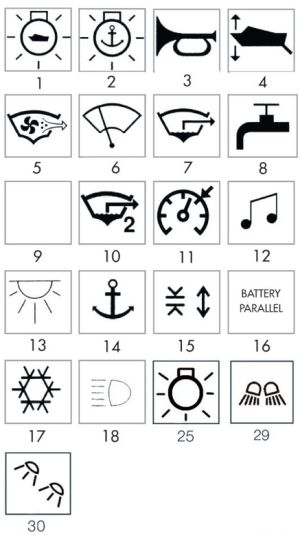

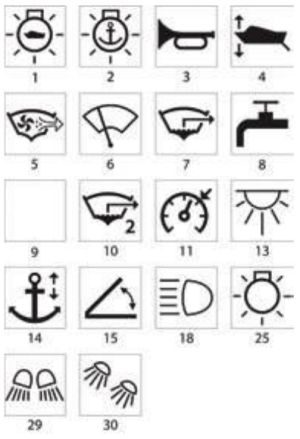

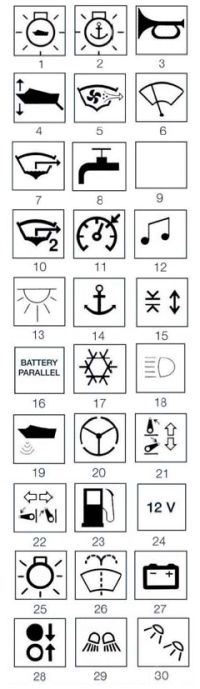

Wippschalter mit beleuchtetem Symbol
Zustandssignal das sich bei Kontakt einschaltet. Für "Contura II"
Versionen:
A: Gummi, rutschhemmend halbelastisch, aus Polykarbonat mit schwarzer Polyurethanummantelung
B: Hartgummi aus Polykarbonat, schwarz
C: Hartgummi aus Polykarbonat, weiß
D: Verchromt Polykarbonat, nickelfarben metallic |
Typ: 01-Navigationsbeleuchtung
Ausführung: A
|
|
Typ: 01-Navigationsbeleuchtung
Ausführung: B
|
|
Typ: 01-Navigationsbeleuchtung
Ausführung: C |
|
Typ: 01-Navigationsbeleuchtung
Ausführung: V |
|
Typ: 02-Ankerlicht
Ausführung: A |
|
Typ: 02-Ankerlicht
Ausführung: B |
|
Typ: 02-Ankerlicht
Ausführung: C |
|
Typ: 02-Ankerlicht
Ausführung: V |
|
Typ: 03-Horn
Ausführung: A |
|
Typ: 03-Horn
Ausführung: B |
|
Typ: 03-Horn
Ausführung: C |
|
Typ: 03-Horn
Ausführung: V |
|
Typ: 04-Trimmklappen
Ausführung: A |
|
Typ: 04-Trimmklappen
Ausführung: B |
|
Typ: 04-Trimmklappen
Ausführung: C |
|
Typ: 04-Trimmklappen
Ausführung: V |
|
Typ: 05-Motorlüfter
Ausführung: A |
|
Typ: 05-Motorlüfter
Ausführung: B |
|
Typ: 05-Motorlüfter
Ausführung: C |
|
Typ: 05-Motorlüfter
Ausführung: V |
|
Typ: 06-Scheibenwischer
Ausführung: A |
|
Typ: 06-Scheibenwischer
Ausführung: B |
|
Typ: 06-Scheibenwischer
Ausführung: C |
|
Typ: 06-Scheibenwischer
Ausführung: V |
|
Typ: 07-Bilgenpumpe
Ausführung: A |
|
Typ: 07-Bilgenpumpe
Ausführung: B |
|
Typ: 07-Bilgenpumpe
Ausführung: C |
|
Typ: 07-Bilgenpumpe
Ausführung: V |
|
Typ: 08-Druckwasserpumpe
Ausführung: A
|
|
Typ: 08-Druckwasserpumpe
Ausführung: B |
|
Typ: 08-Druckwasserpumpe
Ausführung: V |
|
Typ: 09-Neutral
Ausführung: A |
|
Typ: 09-Neutral
Ausführung: B |
|
Typ: 09-Neutral
Ausführung: C |
|
Typ: 09-Neutral
Ausführung: V |
|
Typ: 10-Bilgenpumpe "2"
Ausführung: A |
|
Typ: 10-Bilgenpumpe "2"
Ausführung: B |
|
Typ: 10-Bilgenpumpe "2"
Ausführung: V |
|
Typ: 11-Instrumentenbeleuchtung
Ausführung: A |
|
Typ: 11-Instrumentenbeleuchtung
Ausführung: B |
|
Typ: 11-Instrumentenbeleuchtung
Ausführung: C |
|
Typ: 11-Instrumentenbeleuchtung
Ausführung: V |
|
Typ: 12-Radio
Ausführung: A
|
|
Typ: 12-Radio
Ausführung: B |
|
Typ: 13-Cockpit- u. Kabinenbeleuchtung
Ausführung: A |
|
Typ: 13-Cockpit- u. Kabinenbeleuchtung
Ausführung: B |
|
Typ: 13-Cockpit- u. Kabinenbeleuchtung
Ausführung: C |
|
Typ: 13-Cockpit- u. Kabinenbeleuchtung
Ausführung: V |
|
Typ: 14-Ankerwinde
Ausführung: A |
|
Typ: 14-Ankerwinde
Ausführung: B |
|
Typ: 14-Ankerwinde
Ausführung: C |
|
Typ: 14-Ankerwinde
Ausführung: V |
|
Typ: 15-Luke
Ausführung: A |
|
Typ: 15-Luke
Ausführung: B |
|
Typ: 15-Luke
Ausführung: V |
|
Typ: 16-zweite Batterie
Ausführung: A |
|
Typ: 16-zweite Batterie
Ausführung: B |
|
Typ: 17-Kühlschrank
Ausführung: A |
|
Typ: 17-Kühlschrank
Ausführung: B |
|
Typ: 18-Suchscheinwerfer
Ausführung: A |
|
Typ: 18-Suchscheinwerfer
Ausführung: B |
|
Typ: 18-Suchscheinwerfer
Ausführung: C |
|
Typ: 18-Suchscheinwerfer
Ausführung: V |
|
Typ: 19-Echolot
Ausführung: A |
|
Typ: 19-Echolot
Ausführung: B |
|
Typ: 20-Autopilot
Ausführung: A |
|
Typ: 21-Gangway auf/ab
Ausführung: A |
|
Typ: 21-Gangway auf/ab
Ausführung: B |
|
Typ: 22-Gangway ausfahren
Ausführung: A |
|
Typ: 22-Gangway ausfahren
Ausführung: B |
|
Typ: 23-Benzinpumpe (Ventil)
Ausführung: A |
|
Typ: 24-12 Volt
Ausführung: A |
|
Typ: 24-12 Volt
Ausführung: B |
|
Typ: 25-Kabinenbeleuchtung
Ausführung: A |
|
Typ: 25-Kabinenbeleuchtung
Ausführung: B |
|
Typ: 25-Kabinenbeleuchtung
Ausführung: V |
|
Typ: 26-Scheibensprühanlage
Ausführung: A |
|
Typ: 26-Scheibensprühanlage
Ausführung: B |
|
Typ: 27-Batterie
Ausführung: A |
|
Typ: 27-Batterie
Ausführung: B |
|
Typ: 28-Verdeck auf/zu
Ausführung: A |
|
Typ: 28-Verdeck auf/zu
Ausführung: B
|
|
Typ: 28-Verdeck auf/zu
Ausführung: V |
|
Typ: 29-Sonnendeck-/Cockpitbeleuchtung
Ausführung: A |
|
Typ: 29-Sonnendeck-/Cockpitbeleuchtung
Ausführung: B |
|
Typ: 29-Sonnendeck-/Cockpitbeleuchtung
Ausführung: V |
|
Typ: 30-Orientierungslichter für Deck
Ausführung: A |
|
Typ: 30-Orientierungslichter für Deck
Ausführung: B |
|

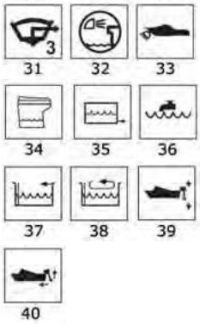

Typ: 31-Bilgenpumpe "3"
Ausführung: A |
|
Typ: 31-Bilgenpumpe "3"
Ausführung: B |
|
Typ: 32-Anlegelichter
Ausführung: A |
|
Typ: 32-Anlegelichter
Ausführung: B |
|
Typ: 33-Buglichter
Ausführung: A |
|
Typ: 33-Buglichter
Ausführung: B |
|
Typ: 34-WC-Pumpe
Ausführung: A |
|
Typ: 34-WC-Pumpe
Ausführung: B |
|
Typ: 35-Zerhacker
Ausführung: A |
|
Typ: 35-Zerhacker
Ausführung: B |
|
Typ: 36-Salzwasserpumpe
Ausführung: A |
|
Typ: 36-Salzwasserpumpe
Ausführung: B |
|
Typ: 37-Lüftungspumpe
Ausführung: A |
|
Typ: 37-Lüftungspumpe
Ausführung: B |
|
Typ: 38-Zirkulationspumpe
Ausführung: A |
|
Typ: 38-Zirkulationspumpe
Ausführung: B |
|
Typ: 39-Außenborder auf/ab
Ausführung: A |
|
Typ: 39-Außenborder auf/ab
Ausführung: B |
|
Typ: 40-Trim Außenborder
Ausführung: A |
|
Typ: 40-Trim Außenborder
Ausführung: B |
|
Kunststoff-Einbaurahmen für Schalter "Carling Switch"
Bitte beachten Sie: Die verschiedenen Schalter, Schaltwippen und Einbaurahmen von "Carling Switch" und von "Marina" sind untereinander nicht kombinierbar. Bestellen Sie ausschließlich "Carling Switch" oder ausschließlich "Marina".
| Bild |
Beschreibung |
Artikelnr |
Preis in Euro |
|
Rahmen für Schalter "Carling Switch"
Rahmen aus Kunststoff formt ein durchgehendes Schaltbrett für Carling Switch-Schalter und ähnliche. ("Marina TOP" und "Contura II")
|
Typ: Mitteleinsatz
Farbe: schwarz
|
|
Typ: Mitteleinsatz
Farbe: weiß |
|
Typ: Endeinsatz links/rechts
Farbe: schwarz |
|
Typ: Endeinsatz links/rechts
Farbe: weiß |
|
Typ: Einsatz für Einzelschalter
Farbe: schwarz
|
|
Typ: Einsatz für Einzelschalter
Farbe: weiß |
|
Typ: Abdeckkappe
Farbe: schwarz |
|
Typ: Abdeckkappe
Farbe: weiß |
|
Schalter "Marina R" und "Marina R II"
Bitte beachten Sie: Die verschiedenen Schalter, Schaltwippen und Einbaurahmen "Carling Switch" und "Marina" sind untereinander nicht kombinierbar. Bestellen Sie ausschließlich "Carling Switch" oder ausschließlich "Marina".
| Bild |
Beschreibung |
Artikelnr. |
Preis in
Euro |
 |
Wippschalter "Marina R II "
Wasserdicht IP56 Serie “Marina”, benötigen für den Einbau ein rechteckige Öffnung von 21,5x36,8 mm. Max. Leistung 20 A bei 12 V und 12 A bei 24 V Mit Beleuchtung. Wippschalter getrennt bestellen.
Wippen nicht enthalten, bitte getrennt bestellen.
Bei "(ON)" besitzt die betreffende Schalterposition eine Federrückführung |
Typ: ON-OFF
3 Anschlüsse
|
|
Typ: (ON)-OFF
(zB. für Horn, WC)
3 Anschlüsse |
|
Typ: (ON)-OFF-(ON), ohne LED
(zB. für Gangways, Ankerwinden, Trimmklappen)
6 Anschlüsse, zweipolig |
|
Typ: ON-OFF-ON
(zB. für Bilgepumpen, Navigationslichter)
4 Anschlüsse |
|
Typ: (ON)-OFF-(ON)
(zB. für Gangways, Ankerwinden, Trimmklappen)
4 Anschlüsse |
|
Typ: ON-OFF-(ON)
(zB. für Bilgepumpen (aut./man.))
4 Anschlüsse |
|
Typ: ON1-OFF-ON1+2, ohne LED
ON1 = Schaltung 1/ ON1+2 = Schaltung 1+2
4 Anschlüsse |
|
|
Wippe für Schalter "Marina R II "
Wippe mit beleuchteten Ikonen für Schalter Marina R.
Kontrollleuchte, die sich bei Kontakt einschaltet, Oberfläche aus rutschfestem Hartgummi, Polykarbonat mit schwarzer Polyurethanummantelung.
Version A: Hartgummi aus Polykarbonat
Version B: Gummi (rutschhemmend, halbelastisch), aus Polykarbonat mit schwarzer Polyurethanummantelung
Wippen sind nicht mit Schaltern der Serie Marina R (bis Februar 2021 verkauft) kombinierbar. |
Typ: 01-Navigationsbeleuchtung
Version: A |
|
Typ: 01-Navigationsbeleuchtung
Version: B |
|
Typ: 02-Ankerlicht
Version: A |
|
Typ: 02-Ankerlicht
Version: B |
|
Typ: 03-Horn
Version: A |
|
Typ: 03-Horn
Version: B |
|
Typ: 04-Trimmklappen
Version: A |
|
Typ: 04-Trimmklappen
Version: B |
|
Typ: 05-Motorlüfter
Version: A |
|
Typ: 05-Motorlüfter
Version: B |
|
Typ: 06-Scheibenwischer
Version: A |
|
Typ: 06-Scheibenwischer
Version: B |
|
Typ: 07-Bilgepumpe
Version: A |
|
Typ: 07-Bilgepumpe
Version: B |
|
Typ: 08-Druckwasserpumpe
Version: A |
|
Typ: 08-Druckwasserpumpe
Version: B |
|
Typ: 09-Neutral
Version: A |
|
Typ: 09-Neutral
Version: B |
|
Typ: 10-Bilgenpumpe "2"
Version: A |
|
Typ: 10-Bilgenpumpe "2"
Version: B |
|
Typ: 11-Instrumentenbeleuchtung
Version: A |
|
Typ: 11-Instrumentenbeleuchtung
Version: B |
|
Typ: 12-Radio
Version: A |
|
Typ: 12-Radio
Version: B |
|
Typ: 13-Cockpit-und Kabinenbeleuchtung
Version: A |
|
Typ: 13-Cockpit-und Kabinenbeleuchtung
Version: B |
|
Typ: 14-Ankerwinde
Version: A |
|
Typ: 14-Ankerwinde
Version: B |
|
Typ: 15-Luke
Version: A |
|
Typ: 15-Luke
Version: B |
|
Typ: 18-Suchscheinwerfer
Version: A |
|
Typ: 18-Suchscheinwerfer
Version: B |
|
Typ: 25-Kabinenbeleuchtung
Version: B |
|
Typ: 29-Sonnendeck-/Cockpitbeleuchtung
Version: B |
|
Typ: 30-Orientierungslichter auf Deck
Version: B |
|
|
Kunststoffrahmen für Schalter "Marina R "
Kunststoffrahmen für ein einziges Panel für die Schalter E14198.., E14298.., E14293.. und E14296.. |
Typ: Mitteleinsatz |
|
Typ: Einsatz für Einzelschalter |
|
Typ: Abdeckkappe |
|
Typ: Endeinsatz links/rechts |
|
|
Wippschalter "Marina Top"
Wasserdicht IP56 - rechteckiges Einbauloch 21,5x36,8 mm notwendig. Max. Leistung 20A/12 V und 10A/24V. Mit Beleuchtung.
Lieferung Schalter erfolgt ohne Wippe.
Bei "(ON)" besitzt die betreffende Schalterposition eine Federrückführung |
Typ: ON-OFF, einpolig
3 Anschlüsse |
|
Typ: (ON)-OFF, einpolig
(zB. für Horn, WC)
3 Anschlüsse |
|
Typ: ON-OFF-ON, einpolig
(zB. für Navigationslichter, Bilgenpumpe)
4 Anschlüsse |
|
Typ: (ON)-OFF-(ON), einpolig
(zB. für Flaps, hydr. Laufstege, Winden)
4 Anschlüsse |
|
Typ: (ON)-OFF-ON, einpolig
(zB. für Bilgenpumpe (aut./man.)
4 Anschlüsse |
|
Typ: (ON)-OFF-(ON), zweipolig
(zB. für Flaps, hydr. Laufstege, Winden)
7 Anschlüsse |
|
Typ: ON1-OFF-ON1+2, zweipolig
(ON1 = Stromkreis 1, ON1+2 = Stromkreis 1+2)
7 Anschlüsse |
|
|
Wippe "Marina Top"-Schalter
Mit Laser eingravierte Symbole. OVAL Wippen für "Marina TOP" Schalter mit beleuchteten Symbolen.
Mit zweiter LED-Anzeige, die bei geschlossenem Kontakt leuchtet. |
Typ: 01-Navigationslichter |
|
Typ: 02-Ankerlicht |
|
Typ: 03-Horn |
|
Typ: 04-Trimmklappen |
|
Typ: 05-Motorlüfter |
|
Typ: 06-Scheibenwischer |
|
Typ: 07-Bilgenpumpe |
|
Typ: 08-Druckwasserpumpe
|
|
Typ: 09-Neutral |
|
Typ: 10-Bilgenpumpe "2" |
|
Typ: 11-Instrumentenbeleuchtung |
|
Typ: 13-Cockpit u. Kabinenbeleuchtung |
|
Typ: 14-Ankerwinde |
|
Typ: 15-Luke |
|
Typ: 18-Scheinwerfer
|
|
Typ: 25-Kabinenbeleuchtung |
|
Typ: 29-Unterwasser-/Badeplattformleuchten |
|
Typ: 30-Orientierungslichter/ Deckenleuchten |
|
 |
Wippschalter Marina R, wasserdicht, 12/24V
Benötigt für den Einbau ein rechteckiges Einbauloch von 21,5x36,8 mm.
Max. Leistung 20 A / 12 V.
Feste Wippe und Leuchtdiode, die bei Kontaktschluss durch die Wippe angeht.
(ON) mit Federnrückführung |
Funktion: OFF-ON
Anschlüsse: 3 |
|
Funktion: OFF-(ON)
Anschlüsse: 3 |
|
Funktion: (ON)-OFF-(ON) für: Trimmklappen, Gangways usw.
Anschlüsse: 6 |
|
Funktion: ON-OFF-ON bei 2 getrennten Stromkreisen (für: Navigationslichter + Mastlichter oder um die Bilgepumpe von manuell auf automatisch umzuschalten)
Anschlüsse: 4 |
|
Funktion: (ON)-OFF-(ON) für: hydraulische Gangways, Ankerwinden, Trimklappen
Anschlüsse: 4 |
|
Funktion: ON-OFF-(ON) für: Bilgepumpen (automatisch - manuell)
Anschlüsse: 4 |
|
Funktion: ON1 - OFF - ON1+2; ON1 = Stromkreis 1 ON1+2 = Stromkreis 1+2 Navigationslichter Boote bis 12 m: ON1 = weiß 360° ON1+2 = weiß 360°+rot/grün 112°,5
Anschlüsse: 4 |
|
Philippi wasserdichte Stromkreisverteiler
Serie 700
Im Außenbereich der Motor- und Segelyachten müssen Schalteinheiten in wasserdichter Ausführung eingesetzt werden. Oftmals werden hierfür nur wasserdichte Ein-/Ausschalter angeboten. Die erforderlichen meist separat montierten Sicherungselemente befinden sich im geschützten Innenraum der Yachten.
Die Stromkreisverteiler der Serie 700 ermöglichen die direkte Absicherung am Schalter und im Außenbereich, sodass keine zusätzliche Verkabelung zu separaten Sicherungen notwendig ist.
Die Schutzschalter sind mit einer integrierten Funktionskontrolle und einer schaltbaren Nachtbeleuchtung ausgestattet. Ist der jeweilige Stromkreis in Funktion, leuchtet das Symbol. Die Symbole sind in die Schalterwippen eingelasert und somit witterungsbeständig.
Damit eine individuelle Kennzeichnung der Stromkreise möglich ist, sind die Betätigungswippen aufsteckbar und müssen getrennt bestellt werden.
Die Befestigung der Stromkreisverteiler erfolgt durch rückseitig angebrachte Gewindebolzen. Die beiliegende Dichtung sorgt für die wasserdichte Montage.
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Philippi STV
Wasserdichter Stromkreisverteiler inlk. Dichtung.
Wippen müssen zusätzlich bestelllt werden.
Abmessung: B 147 x H 69 x T 65 mm |
Typ 715: 5 Schutzschalter 10A
Maße(BxHxT): 147 x 69 x 65mm |
|
Typ 714: 3 Schutzschalter 10A + Steckdose
Maße(BxHxT): 147 x 69 x 65mm |
|
Typ 713: 3 Schutzschalter 10A
Maße(BxHxT): 95 x 69 x 65mm |
|
Typ 711: 1 Schutzschalter 10A
Maße(BxHxT): 43 x 69 x 65mm |
|
Typ 722: 12 Schutzschalter 10A
Maße(BxHxT): 329 x 69 x 65mm |
|
|
Philippi 3131
Wasserdichter (IP 66), einpoliger Ein-Aus-Wippenschalter mit Überstromschutzfunktion und LED-Funktions- und Nachtbeleuchtung. Schnapprahmenmontage
Befestigungsausschnitt 37 x 21,1 mm.
Gerätebreite 24 mm.
Nennspannung DC 30 V
Lieferung ohne Wippe |
Typ: 6A |
|
Typ: 10A |
|
Typ: 16A |
|
Typ: 20A |
|
Typ: 10A mit Tastfunktion |
|
Typ: 20A Dreistellungsschalter (1-0-2)
OHNE Schutzfunktion |
|
Typ: 20A Dreistellungstaster (1-0-2)
OHNE Schutzfunktion |
|
|
Philippi 3131 Montagerahmen
Zur einfachen Montage der wasserdichten Schutzschalter der Serie ETA 3131 in GFK-Ausführung eignet sich der anreihbare Montagerahmen, Einrastbereich 3,2 bis 9,5 mm. Die einzelnen Module rasten beim Zusammenstecken dauerhaft ein.. Mindesteinbauöffnung für 2 Seitenmodule: B 51,2 x 48,3 mm, Mittelmodul erweitert die Gesamtrahmenbreite um je 26,2 mm
Seitenmodul: B 35 x H 68 mm
Mittelmodul: B 26,2 x H 68 mm |
Typ: 3131-MRS (Seitenmodul) |
|
Typ: 3131-Blind (Abdeckung) |
|
Typ: 3131-MRM (Mittelmodul) |
|
 |
Philippi Wippe
Schaltwippen für die wasserdichten Schutzschalter der Serie 3131.
Achtung: Lieferung nur Schaltwippe - ohne Schalter
|
Typ: neutral |
|
Typ: Motorboot Innenbeleuchtung |
|
Typ: Motorboot Ankerlicht |
|
Typ: Motorboot Cockpitbeleuchtung |
|
Typ: Positionslaterne |
|
Typ: Motorboot Buglaterne |
|
Typ: UKW-Funk |
|
Typ: Kühlschrank |
|
Typ: Ankerwinde |
|
Typ: Ankerwinde Auf / Ab |
|
Typ: Scheibenwischer |
|
Typ: Bilgenpumpe |
|
Typ: Frischwasserpumpe |
|
Typ: Hupe |
|
Typ: Lüfter |
|
Typ: Instrumentenbeleuchtung |
|
Typ: Navigationsinstrumente |
|
Typ: Radio |
|
Typ: Heizung |
|
Typ: Duschpumpe |
|
Typ: Scheibenwischwasser |
|
Typ: Anker down
|
|
Typ: Suchscheinwerfer |
|
Typ: Autopilot |
|
Typ: Trimmklappen |
|
Typ: Positionslaterne |
|
Typ: Cockpitbeleuchtung |
|
Typ: Deckbeleuchtung |
|
Typ: Ankerlicht |
|
Typ: Steckdose |
|
Typ: Blaulicht |
|
Typ: Unterwasserbeleuchtung |
|
Typ: Biminibeleuchtung |
|
Typ: Stufenbeleuchtung |
|
Typ: Heckklappe |
|
Typ: Hauptsegel |
|
Typ: Seilwinde |
|
Typ: Ein/Aus |
|
Typ: Lift |
|
Typ: Sitzlehnenneigung |
|
Typ: Sitz vor / zurück |
|
 |
Philippi USB EK
USB-Doppelladesteckdose 12 / 24V passend als Einsatz anstelle eines Schutzschalters 3131.
Frontseitige Gummikappe als Spritzwasserschutz.
Eingangsspannung: DC 9-32V
Ausgangsspannung: 5 V +- 5%
Ausgangsstrom: max. 4,8A (total)
Ruhestrom: 1 mA |
|
|
|
Philippi Wippschalter
Einpoliger Wippschalter 21 x 15 mm. Einbauausschnitt 19 x 13 mm, Steckanschluss 4,8 mm
Schutzkappe nicht im Lieferumfang enthalten - bitte separat bestellen |
Typ: Ausschalter 0-1 |
|
Typ: Taster 0-(1) |
|
Typ: Umschalter 1- 2 |
|
Typ: Umschalter 1- 0- 2 |
|
Typ: Umschalter 1- 0- (2) |
|
Typ: Umschalter (1)- 0- (2) |
|
Typ: Schutzkappe für Schalter |
|
|
Philippi Wippschalter
Einpolige Wippschalter 31,5 x 14 mm. Einbauausschnitt 30 x 11 mm, Steckanschluss 6,3 mm |
Typ: Ausschalter bel. 230 V 0-1 |
|
Typ: Ausschalter 0- 1 |
|
Typ: Taster 0- (1) |
|
Typ: Umschalter 1- 2 |
|
Typ: Umschalter 1- 0- 2 |
|
Typ: Umschalter 1- 0- (2) |
|
Typ: Umtaster (1)- 0 - (2) |
|
|
Philippi Wippschalter IP65
2-poliger spritzwassergeschützter Wippschalter 33 x 25 mm, Steckanschluss 6,3 mm, max. 20A |
Typ: Ausschalter 0- 1 |
|
Typ: Umschalter 1- 0- 2
|
|
Typ: Umtaster (1)- 0- (2) |
|
|
Philippi Wippschalter WIP 25
Spritzwassergeschützter Wippschalter IP65 (Ø 25mm)
Schaltstrom: 10A
Einbauloch: Ø 20,2mm
Steckanschluß 4,8mm |
Typ: Wippschalter (0/1) |
|
Typ: RD 12V (rote LED) |
|
Typ: GN 12V (grüne LED) |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in
Euro |
|
Philippi E-T-A 3130
DC Ein- Aus- Wippschalter mit Überstromschutzfunktionund und LED- Funktionsanzeige. Wippe schwarz, Rahmen silber. Schnapprahmenmontage,
Nennspannung: DC 30V
Stromaufnahme der LED: 4mA bei 12V
Einpolig: Befestigungsauschnitt 14,8 x 34,2mm, Gerätebreite: 18mm
Zweipolig: Befestigungsausschnitt 26,3 x 34,2 mm, Gerätebreite 29,5 mm |
Typ: Einpolig, 6A |
|
Typ: Einpolig, 10A |
|
Typ: Einpolig, 16A |
|
Typ: Einpolig, 20A |
|
Typ: Einpolig, 30A |
|
Typ: Einpolig, 10A (Taster) |
|
Typ: Zweipolig, 6A |
|
Typ: Zweipolig, 10A |
|
Typ: Zweipolig, 16A |
|
Typ: Zweipolig, 10A (Taster) |
|
 |
Philippi E-T-A 3130 230V
Zweipoliger AC 230V Ein- Aus- Wippenschalter mit Überstromschutzfunktion
Befestigungsausschnitt 26,3 x 34,2 mm, Gerätebreite 29,5 mm. |
Typ: 6A |
|
Typ: 10A |
|
Typ: 16A |
|
Typ: 20A |
|
Kippschalter
| Bild |
Beschreibung |
Artikelnr. |
Preis in
Euro |
|
Kippschalter
Wasserbeständig
12V, 10A
Zwei Positionen
A: 28mm
B: 14mm
C: 18mm |
|
|
 |

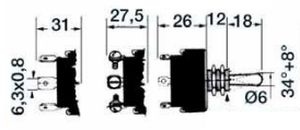

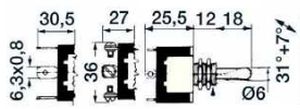

Kippschalter von Carlingswitch
Gehäuse aus Duroplast. Hochspannungssicher, Kontakte versilbert, Bedienhebel und Fassung aus vernickeltem Messing. Schaltleistung 15 A. Äußerst robustes und funktionelles Modell. Marktführendes Qualitätsprodukt. Faston-Flachstecker, Knebel 12x10 mm. Kann an zwei getrennte Stromkreise angeschlossen werden.
Achtung: Gummischutzkappe mit Messingfassung bitte separat bestellen (E1493803)
Bei "(ON)" besitzt die betreffende Schalterposition eine Federrückführung |
Typ: ON-OFF
2 Anschlüsse
|
|
Typ: ON-OFF-ON
3 Anschlüsse
|
|
Typ: (ON)-OFF-(ON)
(zB. für Trimmklappen, Lifts, Trimmer)
3 Anschlüsse
|
|
Typ: (ON)-OFF-ON
(zB. für Bilgepumpen (aut./man.))
3 Anschlüsse
|
|
Typ: (ON)-OFF
(zB. für Hebeanlagen, Horn)
2 Anschlüsse
|
|
 |
Gummischutzkappe für Kippschalter von Carlingswitch
mit Messingring
Für E 1493801/-02/-05/-06/-07 |
|
|
|
Selbstklebende Etiketten
Aus Aluminium. In seewasserfestem Siebdruck. Korrosionssicher
Ø-Auge: ca. 12,5mm
Geeignet für Schalter E14917xx, E14918xx, E14938xx, E14925xx |
Typ: Navigationslaterne |
|
Typ: Kabinenlicht |
|
Typ: Suchscheinwerfer |
|
Typ: Motorlüfter |
|
Typ: Ankerlicht |
|
Typ: Bilgepumpe |
|
Typ: Wasserpumpe |
|
Typ: Instrumentenbeleuchtung |
|
Typ: Kühlschrank |
|
Typ: Scheibenwischer |
|
Typ: Radio |
|
Typ: Horn |
|
Typ: zweite Batterie |
|
Typ: Trimmklappe auf |
|
Typ: Trimmklappe ab |
|
Typ: Kompass Licht |
|
Typ: Ankerwinde auf/ab |
|
|
Beleuchteter Kippschalter
Wasserdicht. Durchscheinende Schutzkappe aus Silikon zum Beleuchten des Hebels. Rückseitiger Faston-Steckanschluß
Leistung: 15A |
Typ: ON-OFF-ON
3 Anschlüsse |
|
Typ: (ON)-OFF-(ON) mit Rückfederung
(zB. für Horn, Ankerwinden usw.)
|
|
 |
Philippi Kippschalter
Einpoliger Klippschalter 21 x 15 mm, Einbauloch Ø 12 mm, Steckanschluss 4,8 mm
Schutzkappe nicht im Lieferumfang enthalten - bitte separat bestellen. |
Typ: Kippschalter (0/1) |
|
Typ: Schutzkappe für Kippschalter |
|
 |
Philippi Kippschalter chrom
Zweipoliger Klippschalter (15A) mit Chrom- Hebel, Einbauloch- Ø 12mm, Steckanschluss 6,3 mm |
Typ: 0- 1 |
|
Typ: (1)- 0- (2) |
|
Typ: 1 -0 -2 |
|
|
Wippschalter "Contour
1100 Interior"
DC 12V / 10A
Farbe: Schwarz |
Typ: 1x ON-OFF oder ON-ON |
|
Typ: 2x ON-OFF oder ON-ON |
|
|
Thermoschutzschalter mit Wippe
Mit indirekter Schalterbeleuchtung, für elektrische Schalttafeln
Spannung: 12V
Einbaumaß: 28x13,5mm
Maße: 32,25x16,07mm
|
Typ: 3A |
|
Typ: 5A |
|
Typ: 8A |
|
Typ: 10A |
|
Typ: 15A |
|
Kippschalter mit Sicherung
| Bild |
Beschreibung |
Artikelnr. |
Preis in
Euro |
|

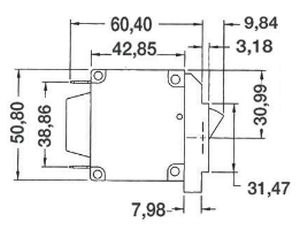

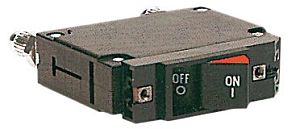

Hydraulisch-magnetischer Kippschalter
Macht eine Schmelzsicherung überflüssig. Kann für einige Sekunden bis zu 50% überlastet werden. Springt bei Kurzschluss sofort heraus und läßt sich nicht vor Beseitigung der Störung wieder betätigen. Extrem kompakt.
Faston-Anschlüsse
Material: schwarzes Polykarbonat
Anschluss
-Ø: ca. 12,7mm
Maße: ca. 17x34,9mm (Front); Tiefe: ca. 34mm
Optionales Zubehör Artikel: E1473800 |
Typ: 5A |
|
Typ: 10A |
|
Typ: 15A |
|
Typ: 20A |
|
|
Wasserdichte Schutzkappe für Kippschalter
Mit Messingring, 10Stk.
Für E14738xx |
|
|
Zugschalter
| Bild |
Beschreibung |
Artikelnr. |
Preis in
Euro |
|

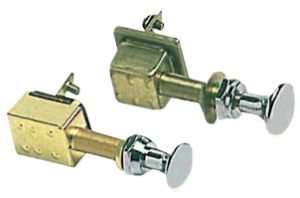

Zugschalter
Aus verchromtem Messing Kontakte versilbert, langes Gewinde. Bedienknopf aus verchromtem Messing
Maße: 9,5x32mm
|
Typ: normal |
|
Typ: wasserdicht |
|
|
Zugschalter
Messing verchromt, versilberte Kontakte, Ein-Aus mit im Knauf integrierter Kontrollleuchte
Gewinde lang: 11,5x24mm |
Kontrollleuchte: rot |
|
Kontrollleuchte: grün |
|
|
Schalter-Serie "Utility"
Besonderheiten: Gehäuse aus Messing, versilberte Kontakte, Innenfeder aus Bronze,
langes Gewinde (Stift Ø10x32 mm ) für jede Anwendung, verchromter Zugknopf mit Symbol. |
Typ: 01-Navigationslichter |
|
Typ: 02-Mastlichter |
|
Typ: 03-Motorlüfter |
|
Typ: 04-Scheibenwischer |
|
Typ: 05-Instrumentenbeleuchtung |
|
Typ: 06-Suchscheinwerfer |
|
Typ: 08-Bilgenpumpe |
|
Typ: Neutral |
|
|

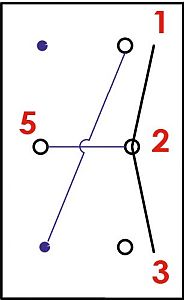

Schalter mit 3 Positionen
Schaltpanel aus verchromtem Messing
Max. Belastung: 25A
Maße: ca. 9,5x32mm |
Typ: zwei getrennte Stromkreise |
|
Typ: ein Stromkreis mit einem zusätzlichen Stromkreis |
|
|
Zugschalter
2 Positionen an/aus
Wandstärke bis 15 mm
12V/6A
|
|
|
|
Zugschalter
Messing
Wandstärke bis 25 mm
12V / 20A |
Typ: 2 Positionen an/aus
Knopf: ABS verchromt |
|
Typ: 3 Positionen aus/an/an
2 Sicherungen
Knopf: Messing verchromt |
|
|
Zugschalter
Knopf: Messing verchromt
mit Kontrolllampe
2 Positionen an/aus
für Wandstärke bis 25 mm
12V/ 20A |
Lampe: grün |
|
Lampe: rot |
|
Druckschalter
| Bild |
Beschreibung |
Artikelnr. |
Preis in
Euro |
 |
FLAT Schalter aus Edelstahl
SPS-gesteuerte Herstellung des Gehäuses aus Edelstahl AISI 316.
Schaltleistung: 20 A bei 12 V.
Wasserdicht IP67 (Schutz gegen zeitweiliges Untertauchen).
LED-Leuchtring.
Lebensdauer: 20.000 Betriebszyklen.
Verdrahtung nach Schaltplan "A": Leuchtring ist immer eingeschaltet.
Verdrahtung nach Schaltplan "B": Leuchtring ist nur bei auf "ON" gestelltem Schalter eingeschaltet. |
LED weiß
Funktion: ON-OFF
12 V / 20 A |
|
LED weiß
Funktion: (ON)-OFF (momentan)
12 V / 20 A |
|
LED weiß
Funktion: ON-OFF
24 V / 10 A |
|
LED weiß
Funktion: (ON)-OFF (momentan)
24 V / 10 A |
|
LED rot
Funktion: ON-OFF
12 V / 20 A |
|
LED rot
Funktion: (ON)-OFF (momentan)
12 V / 20 A |
|
LED rot
Funktion: ON-OFF
24 V / 10 A |
|
LED rot
Funktion: (ON)-OFF (momentan)
24 V / 10 A |
|
LED blau
Funktion: ON-OFF
12 V / 20 A |
|
LED blau
Funktion: (ON)-OFF (momentan)
12 V / 20 A |
|
LED blau
Funktion: ON-OFF
24 V / 10 A |
|
LED blau
Funktion: (ON)-OFF (momentan)
24 V / 10 A |
|
 |
Vormontierte Verdrahtung für FLAT-Schalter
Zum schnellen Einbau und Zurücksetzen von 20-A-Schutzschaltern.
Jumperkabel, mit dem die LED auf "Push ON" oder "Always ON" eingestellt werden kann.
Ermöglicht die Anpassung von 12V-Schaltern an 24V-Spannungen.
Das Set enthält 15 cm lange Kabel.
|
|
|
 |
Aufkleber für FLAT-Schalter
Hinterleuchtete Aufkleber für FLAT-Schalter E14215XX.
Aus kratzfestem und wasserdichtem Material.
Besonders haltbarer Rückseitendruck.
40 Stück |
|
|
|
LED Druckschalter
Niro Druckschalter (3A) mit LED-Ring, IP40
Ring Ø: 18mm
Bohrloch Ø: 16mm
Einbautiefe: 36mm
|
Typ: ON-OFF 12V
Farbring: rot
|
|
Typ: (ON)-OFF 12V
Farbring: rot |
|
Typ: ON-OFF 24V
Farbring: rot |
|
Typ: (ON)-OFF 24V
Farbring: rot |
|
Typ: ON-OFF 12V
Farbring: blau |
|
Typ: (ON)-OFF 12V
Farbring: blau |
|
Typ: ON-OFF 24V
Farbring: blau |
|
Typ: (ON)-OFF 24V
Farbring: blau |
|
 |
BEP Druckknopfschalter und -taster mit LED Ring
Die Druckschalter aus Edelstahlkomponenten und versilberten Kontakten sind sehr langlebig und ideal für ein anspruchsvolles Wassersportambiente. Die Schalter können für Licht-, Schalter- und Armaturenbrettpaneele verwendet werden und sind mit einem beleuchteten Ring versehen. Erhältlich mit Ein / Aus-Funktion oder als Druckknopftaster, bei dem der Stromkreis unterbrochen wird, wenn die Taste losgelassen wird (an).
-Edelstahl
-maximal 5A
-Schutzklasse IP67 |
Beschreibung: an - aus
Farbe: rot
Spannung: 12V |
|
Beschreibung: an - aus
Farbe: blau
Spannung: 12V |
|
Beschreibung: mom. -an - aus
Farbe: blau
Spannung: 12V |
|
Beschreibung: an - aus
Farbe: rot
Spannung: 24V |
|
Beschreibung: an - aus
Farbe: blau
Spannung: 24V |
|
Beschreibung: an - aus
Farbe: rot
Spannung: 24V |
|
 |
Verbindungskabel
Kabel zum einfachen Anschließen der Schalter. Einfach auf die Rückseite des Schalters drücken. |
|
|
 |
Alarm mit Warnlicht
Der Alarm mit Warnlicht wird im gleichen Stil und Material wie die Druckknopfschalter hergestellt. Wenn der Alarm ausgelöst wird, blinkt ein rotes Licht.
• 80 Dezibel
• Schutzklasse IP50 (nicht für die Montage im Freien geeignet)
Farbe: rot |
Spannung: 12V
|
|
Spannung: 24V |
|
 |
Druckknopfschalter
Kunststoff
wasserdichte Gummikappe
Silberkontakte
Plattenstärke bis 9 mm
Kapazität: 12V/5A |
|
|
 |

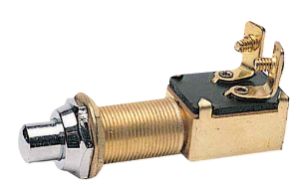

Druckschalter (kontakt)
20 A, Bohrung
Ø 21 mm
Messing verchromt |
|
|
 |
Druckschalter
20 A, Wasserdicht, Bohrung 21mm
Messing
verchromt |
Typ: Kontaktschalter |
|
|
Typ: Unterbrechungsschalter |
|
|
Druckschalter
Aus Nylon mit Mutter und Ring aus verchromtem Messing. Kontakte aus Messing, absolut wasserdicht duch Gummi-Schutzkappe. Maximale Leistung 30 A bei 12 V. Gewinde 15x28 mm. |
Farbe: schwarz |
|
Farbe: rot |
|
 |
Druckschalter
30A, Bohrung Ø
14 mm
Messing verchromt |
Typ: ohne Kappe |
|
|
Typ: rote Kappe |
|
|
Typ: schwarze Kappe (wasserdicht IP55) |
|
|
Typ: mit Abdeckkappe |
|
 |
Druckschalter von Culver
Aus verchromtem Messing
Kontakte versilbert
Gewinde: ca. 15x25mm |
Typ: nicht wasserdicht |
|
Typ: wasserdicht |
|
|
Druckknopfschalter
Messing
verchromt
12V / 20 A
Schaft Ø 16 mm, 23 mm lang
z.
B. für Signalhörner |
|
|
|
Druckschalter
12V
zwei Positionen
A=28 mm, B=14 mm, C=18 mm |
Farbe: schwarz |
|
Farbe: rot |
|
|
Druck- und
Zugschalter 5A
2 Positionen ON-OFF
Bohrung ø 8
mm
Kunststoff + Messing |
Gewindelänge: 7mm |
|
|
Gewindelänge: 20mm |
|
 |
Druckknopfschalter für Schiffshörner
Mit diesem Druckknopfschalter können Schiffshörner mit einem Stromverbrauch bis max. 15A betätigt werden.
Geeignet für 12 und 24 Volt
Lochmaß: Ø 31mm
Äußeres Maß: Ø 38mm
Wasserdicht nach IP67
|
|
|
Weiteres zum Thema Elektrik finden Sie auch in unseren Onlineshop auf www.camping-lager.de!
|
