Rodkicker, Mastbeschläge und Niederholertalje
Die wichtigste Trimmhilfe für das Großsegel ist der Baumniederholer. Er verhindert, dass der Großbaum unkontrolliert ins Cockpit oder an Deck fällt.

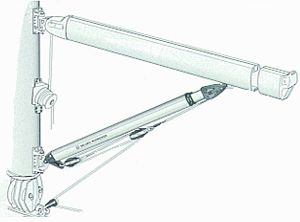

Rodkicker von Seldén
Stütze für den Großbaum, damit der Baum beim Fixieren des Großfalls nicht unkontrolliert ins Cockpit fällt.
Konventionelle Dirke hat im Prinzip die gleiche Funktion, ist aber aufwendiger zu bedienen und nicht so vielseitig wie der Rodkicker.
Basiskonstruktion besteht aus 2 Rohren, die ineinander geschoben werden.
Im Rodkicker läuft von der Innenseite des unteren Baumbeschlages ein Drahtseil über eine Blockscheibe im oberen Beschlag.
Daran wird die Niederholertalje angeschlagen, deren Kraft durch das Drahtseil verdoppelt wird.
Der Rodkicker wird oberhalb vom Mastfuss an einem Beschlag mit einer horizontal drehbaren Platte montiert, die in einer Achse mit dem Großbaum-Lümmelbeschlag liegt.
Am Baum muss ein Augbeschlag die obere Rodkickergabel aufnehmen.
Der untere Auflagepunkt des Baumes wird festgelegt und der Augbeschlag am oder im Baum entsprechend fixiert.
Dabei spielt es keine Rolle, ob der Rodkicker mit seiner Standardlänge in einem größeren oder kleineren Winkel zum Großbaum steht.
Beim Einsatz einer Gasdruckfeder kann der Baum beim Segeln vor dem Wind auch angetoppt werden, damit das Großsegel bauchiger steht.
Das ist die Grundfunktion einer Gasdruckfeder.
Ein Nebeneffekt ist, dass man den Baum auch im Hafen antoppen kann, damit Kopffreiheit im Cockpit entsteht.
Grundsätzlich arbeitet eine Gasdruckfeder immer gegen die Niederholertalje bzw. die Großschot.
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|

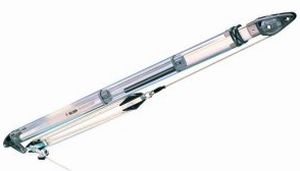

Rodkicker von Seldén
Ein Rodkicker ist eine Baumstütze, die verhindert, dass der Baum unkontrolliert ins Cockpit oder auf Deck fällt. Die integrierte 1:2 Drahtseil-Talje verstärkt die Niederholertalje.
Die Gasdruckfeder und die Talje sind Extras und nicht im Lieferumfang des Rodkickers enthalten.
S: Standard
L: Lang
|
Typ: 05 S
Min. Länge Anschlagpunkt: 1150 mm
Baumhöhe: ca. <900 mm
Aufr. Moment (RM): Partial 12,5kNm / Topprigg 15kNm
Für Boote Verdrängung: Partial 2,5 t / Topprigg 3,9 t Hersteller |
|
Typ: 10 S
Min. Länge Anschlagpunkt: 1360 mm
Baumhöhe: ca. <1100 mm
Aufr. Moment (RM): Partial 25kNm / Topprigg 35kNm
Für Boote Verdrängung: Partial 5 t / Topprigg 6 t Hersteller |
|
Typ: 10 L
Min. Länge Anschlagpunkt: 1670 mm
Baumhöhe: ca. >1100 mm
Aufr. Moment (RM): Partial 25kNm / Topprigg 35kNm
Für Boote Verdrängung: Partial 5 t / Topprigg 6 t Hersteller |
|
Typ: 20 S
Min. Länge Anschlagpunkt: 1720 mm
Baumhöhe: ca. <1400 mm
Aufr. Moment (RM): Partial 50kNm / Topprigg 70kNm
Für Boote Verdrängung: Partial 9 t / Topprigg 11 t Hersteller |
|
Typ: 20 L
Min. Länge Anschlagpunkt: 2260 mm
Baumhöhe: ca. >1400 mm
Aufr. Moment (RM): Partial 50kNm / Topprigg 70kNm
Für Boote Verdrängung: Partial 9 t / Topprigg 11 t Hersteller |
|
Typ: 30 S
Min. Länge Anschlagpunkt: 2200 mm
Baumhöhe: ca. <1800 mm
Aufr. Moment (RM): Partial 120kNm / Topprigg 160kNm
Für Boote Verdrängung: Partial 20 t / Topprigg 25 t Hersteller |
|
Typ: 30 L
Min. Länge Anschlagpunkt: 2700 mm
Baumhöhe: ca. >1800 mm
Aufr. Moment (RM): Partial 120kNm / Topprigg 160kNm
Für Boote Verdrängung: Partial 20 t / Topprigg 25 t Hersteller |
|
Gasdruckfeder von Seldén
Die Gasdruckfedern können in die Rodkicker von Seldén eingebaut werden.
Damit kann der Baum durch fieren der Niederholertalje vor dem Wind angetoppt werden.
Faustregel für die Wahl einer Gasdruckfeder:
Für toppgeriggte Yachten sollte die schwächere Feder genommen werden.
Partialriggs mit einem relativ langen Großbaum erfordern die stärkere Ausführung.
Superstark ist nur für Regattayachten oder Grenzfälle zu wählen.
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|
Gasdruckfeder von Seldén für Rodkicker
Die Gasdruckfedern können in die Seldén Rodkicker eingebaut werden. Damit kann der Baum durch Fieren der Niederholertalje zu Trimmzwecken angetoppt werden.
Für toppgeriggte Yachten sollte die schwächere Feder genommen werden. Partialriggs mit einem relativ langen Großbaum erfordern die stärkere Ausführung. Superstark ist nur für Regattayachten oder Grenzfälle. |
Für Typ: 05
Federkraft: 700 N Hersteller |
|
Für Typ: 10
Federkraft: 600 N (normal) Hersteller |
|
Für Typ: 10
Federkraft: 1200 N (stark) Hersteller |
|
Für Typ: 10
Federkraft: 2500 N (superstark) Hersteller |
|
Für Typ: 20
Federkraft: 1200 N (normal) Hersteller |
|
Für Typ: 20
Federkraft: 2500 N (stark) Hersteller |
|
Für Typ: 20
Federkraft: 5000 N (superstark) Hersteller |
|
Für Typ: 30
Federkraft: 2500 N (normal) Hersteller |
|
Für Typ: 30
Federkraft: 5000 N (stark) Hersteller |
|
Zubehör für Seldén Rodkicker
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
 |
Großbaumbeschlag RFR 25 x 140mm für Rodkicker
Material: nichtrostender Stahl
Breite T: 16mm
Länge: 70 mm
Schraube: 8 x 20mm
Für Seldén-Profile: 85/58; 86/59
Anwendung: Rodkicker 05, Rodkicker 10 oder Niederholer-Talje |
Hersteller |
|
 |
Großbaumbeschlag RFR 25 x 140mm für Rodkicker
Material: nichtrostender Stahl
Breite T: 25 mm
Länge: 140 mm
Schraube: M8 x 20
Für Seldén-Profile: B120, B135, B152, B171, B190
Anwendung: Rodkicker 05, Rodkicker 10, Rodkicker 20 oder Niederholer-Talje
|
Hersteller |
|
 |
Großbaumbeschlag RFR 32 x 180mm für Rodkicker
Material: nichtrostender Stahl
Breite T: 32 mm
Länge: 180 mm
Schraube: M10 x 16
Für Seldén-Profile: B200, B230, B250
Anwendung: Rodkicker 30 |
Hersteller |
|
 |
Baumbeschlag Universal 250x9mm für Rodkicker 10 und 20
inkl. Schrauben
Zur Montage an Bäumen mit runder Unterseite. Befestigung mit M6-Schrauben. Lieferung mit ausführlicher Montageanleitung. Material: Nichtrostender Stahl.
Material: nichtrostender Stahl
Breite : 23 mm
Länge: 250 mm
Schraube: M6 x 20
Für Profile mit runder Unterseite
Anwendung: Rodkicker 10, Rodkicker 20 oder Niederholer-Talje |
Hersteller |
|
 |

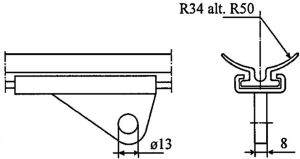

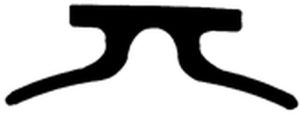

Seldén Baumbeschlag für Niederholer oder Rodkicker 10T-Schiene zur Montage an Großbäumen mit unten rundem Profil. Lieferung inkl. Nieten und Endstücken.
Rutscher:
Material: nichtrostender Stahl
Länge:
100mm
Breite: 23mm Schiene:
Material: Aluminium
Länge: 420mm
Radius: 34/50mm
Anwendungen:
Rodkicker 10
Niederholer-Talje |
Radius: 34mm Hersteller |
|
Radius: 50mm Hersteller |
|
 |
Rodkickerbeschlag für Großbaum B087/B104
Material: nichtrostender Stahl
Breite T: 19 mm
Länge: 70 mm
Schraube: M8 x 20
Für Seldén-Profile: B087, B104
Anwendung: Rodkicker 05, Rodkicker 10, oder Niederholer-Talje
|
Hersteller |
|
|

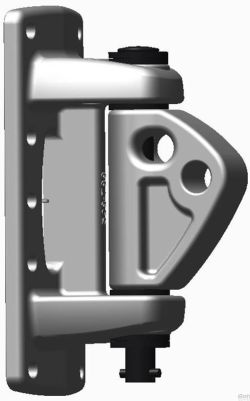

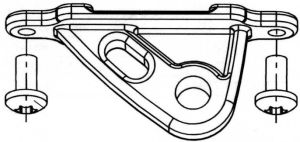

Mastbeschlag für tropfenförmige Seldén-Mastprofile
Anwendung: Rodkicker 05 / 10
Basismaße: 80 x 63 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 10,5 mm
Befestigung: 4 Niete 6,4 x 12,7
|
Hersteller |
|
 |
Mastbeschlag 185 x 55-80mm für Rodkicker 10 und 20
Für Rodkicker 10, 20
Lieferung inkl. Bolzen zur Befestigung
Zur Montage an der Mast-Rückseite, für unterschiedliche Radien passend. Die Montage kann mit Bolzen oder 6,4 mm-Nieten erfolgen. Eine Montageanleitung liegt bei. Materialien: Guss-Aluminium und nichtrostender Stahl. |
Hersteller |
|
 |
Mastbeschlag E-Profile
Anwendung: Rodkicker 05 / 10
Basismaße: 179 x 63 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 15,5 mm
Befestigung: 4 Niete 6,4 x 26,2 |
Hersteller |
|
 |
Mastbeschlag 275 x 70mm für Rockicker 30
für die Seldén Mastprofile E und R
Anwendung: Rodkicker 30
Basismaße: 275 x 70 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
|
Passend für Seldén-Mastprofil: E-Profile
Befestigung: 18 Niete 6,4 x 26,2Hersteller |
|
Passend für Seldén-Mastprofil: R-Profile
Befestigung: 18 Schraubern MRT 6 x 50 mit GegenplatteHersteller |
|
 |
Mastbeschlag 174 x 71mm für Rodkick 30
Passend für Seldén-Mastprofile: C211, C227, C245
Anwendung: Rodkicker 30
Basismaße: 174 x 71 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Niete 6,4 x 17,8 |
Hersteller |
|
Mastbeschlag 174 x 71mm für Rodkick 30
Passend für Seldén-Mastprofile: F212, F228, F246
Anwendung: Rodkicker 30
Basismaße: 174 x 71 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Niete 6,4 x 17,8 |
Hersteller |
|
 |
Mastbeschlag 242 x 81mm für Rodkick 30 / C-/F-Mastprofil
für die Seldén Mastprofile C und F
Anwendung: Rodkicker 30
Basismaße: 242 x 81 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Schrauben MRT 6 x 25 mit Gegenplatte |
Passend für Seldén-Mastprofile: C264, C285, C304Hersteller |
|
Passend für Seldén-Mastprofile: F265, F285, F305Hersteller |
|
 |
Mastbeschlag 174 x 71mm für Rodkick 05/10/20
Passend für Seldén-Mastprofile: C211, C227, C245
Anwendung: Rodkicker 05, Rodkicker 10, Rodkicker 20
Basismaße: 174 x 71 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 12,5 mm
Befestigung: 12 Niete 6,4 x 17,8 |
Hersteller |
|
Mastbeschlag 174 x 71mm für Rodkick 05/10/20
Passend für Seldén-Mastprofile: F212, F228, F246
Anwendung: Rodkicker 05, Rodkicker 10, Rodkicker 20
Basismaße: 174 x 71 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 12,5 mm
Befestigung: 12 Niete 6,4 x 17,8 |
Hersteller |
|
 |
Mastbeschlag 242 x 81mm für Rodkick / C-/F-Mastprofil
für die Seldén Mastprofile C und F
Anwendung: Rodkicker 05, Rodkicker 10, Rodkicker 20
Basismaße: 242 x 81 mm
Dreiecksplatte: 15 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Schrauben MRT 6 x 25 mit Gegenplatte |
Passend für Seldén-Mastprofile: C264-C304Hersteller |
|
Passend für Seldén-Mastprofile: F265-F305Hersteller |
|
 |
Mastbeschlag 130x55mm für Rodkick C-Mastprofil
Anwendung: Rodkicker 05, Rodkicker 10, Rodkicker 20
Basismaße: 130x55mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 10 mm
Befestigung: 10 Nieten 4,8x16,5mm
|
Passend für Seldén-Mastprofile: C137-C175 Hersteller |
|
 |
Mastbeschlag 130x55mm für Rodkick C-/F-Mastprofil
Anwendung: Rodkicker 05, Rodkicker 10, Rodkicker 20
Basismaße: 160x61mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 12,5 mm
Befestigung: 12 Nieten 6,8x17,8mm
|
Passend für Seldén-Mastprofile: C137-C193/ F176-F194 Hersteller |
|
Niederholertalje
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|
Niederholertalje Gleitlager
Tauwerk: Länge 5 m, Ø 6 mm
Blöcke: Gleitlagerblöcke Edelstahl rostfrei |
Arbeitslast: 200 kg
Bruchlast: 800 kg
Gewicht: 351 g
Abb. Nr. 1 Hersteller |
|
Arbeitslast: 112 kg
Bruchlast: 450 kg
Gewicht: 274 g
Abb. Nr. 2 Hersteller |
|
Arbeitslast: 175 kg
Bruchlast: 700 kg
Gewicht: 267 g
Abb. Nr. 3 Hersteller |
|
Arbeitslast: 112 kg
Bruchlast: 450 kg
Gewicht: 276 g
Abb. Nr. 4 Hersteller |
|
Seldén Baumbeschläge Zubehör
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
 |
Augbolzen für German Mainsheet SystemMontage am vorderen Großbaumendbeschlag, um einen Umlenkblock montieren zu können. |
1 Augbolzen für Mainsheet
(B135-B171)Hersteller |
|
1 Augbolzen für Mainsheet
(B200-B250)Hersteller |
|
2 Augbolzen für Mainsheet
(B153)Hersteller |
|
2 Augbolzen für Mainsheet
(B172)Hersteller |
|
2 Augbolzen für Mainsheet
(B199)Hersteller |
|
 |
Seldén Schotrutscher für Großbaum B087/B104
Für Seldén Profil B087 und B104
Material: nichtrostender Stahl
Breite: 19mm
Länge: 60mm
Schraube: 6x12mm |
Hersteller |
|
 |
Seldén Großschotbügel RFR 82x25mm
Für Seldén Profil B120, B135, 143/76, B153, B172
Material: nichtrostender Stahl
Breite: 25mm
Länge: 82mm
Schraube: 6x12mm |
Hersteller |
|
 |
Seldén Großschotbügel RFR 98x32mm
Für Seldén Profil B199, B230, B250
Material: nichtrostender Stahl
Breite: 32mm
Länge: 98mm
Schraube: 8x20mm |
Hersteller |
|
 |
Seldén Reffleinenaugen
Material: Kunststoff Schwarz |
Breite: 16mm
Schraube: 5x16mm
max. Ø 12mm Leine
Seldén Profile: 86/59 Hersteller |
|
Breite: 25mm
Schraube: 6x40mm
Seldén Profile: B120, B135, B153, B172 Hersteller |
|
 |
Seldén Lazyjack-Einschübe
Diese Einschübe/Augen können in die unter den Seldén Bäumen befindliche Nut eingesetzt werden, ohne den Nockbeschlag abzunehmen. Es werden 2 Hälften ineinandergeschoben, die dann den Beschlag in ganzer Breite bilden. Mit selbstschneidenden M6-Schrauben. Nur für den Einsatz von Lazyjacks.
Material: Kunststoff Schwarz
Schraube: M6 |
Breite: 25mm
Seldén Profile: B120, B135, B153, B172 Hersteller |
|
Breite: 32mm
Seldén Profile: B199, B250 Hersteller |
|
 |
Seldén Großsegel Ausholer für Rollreff-GroßsegelLeichtlaufende, kugelgelagerte Ausholer zur Montage auf Großbäumen aller Fabrikate. Komplett als Satz einschließlich Rutscher, Stand-Up-Feder, Schienen und Befestigungsmaterial. Bei dem Satz RCB 30 müssen zur Befestigung der Schiene M6-Gewinde in das Baumprofil geschnitten werden.
|
Ausholer-Satz RCB 22
Breite: 22mm
Länge: 2x2300mm
Befestigung: Nutensteine Hersteller |
|
Ausholer-Satz RCB 30
Breite: 30mm
Länge: 2x2300mm
Befestigung: M6 Schrauben Hersteller |
|
 |
Seldén Furlin PufferscheibePufferscheibe als Stopper zum Schutz des Segelhalses.
- Durchmesser: 70mm
- Höhe: max. 20mm
- Farbe: Grau
|
Hersteller |
|
 |

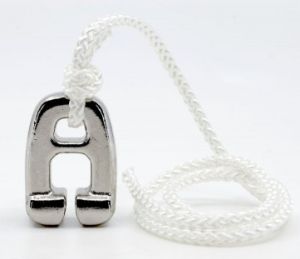

Ersatzreffhaken |
Hersteller |
|
 |
Hersteller |
|
 |
Hersteller |
|
 |
Hersteller |
|
 |
Hersteller |
|

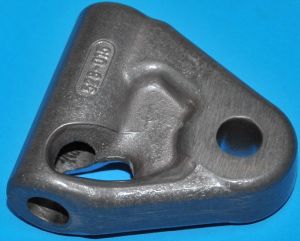

Seldén Dreiecksplatten
Die Seldén Dreiecksplatten aus Aluminium oder Edelstahlguss, sind im Lieferumfang aller Seldén Lümmel oder Kickerbeschläge enthalten. Sie bilden die Verbindung zwischen dem Baum oder dem Kicker und dem mastseitigen Beschlag.
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|
Seldén Dreiecksplatten
|
BØ: 8,5mm
C: 15mm
DØ: 8mm
H: 60mm
Hersteller |
|
BØ: 10mm
C: 20mm
DØ: 12,5mm
H: 80mm Hersteller |
|
BØ: 12,5mm
C: 20mm
DØ: 10mm
H: 60mm Hersteller |
|
BØ: 12,5mm
C: 20mm
DØ: 12,5mm
H: 80mm Hersteller |
|
BØ: 14,5mm
C: 20mm
DØ: 12,5mm
H: 80mm Hersteller |
|
BØ: 10mm
C: 20mm
DØ: 8mm
H: 40mm Hersteller |
|
BØ: 12,5mm
C: 20mm
DØ: 12,5mm
H: 78mm Hersteller |
|
A:16mm
BØ: 16,5mm
C: 30mm
DØ: 16,5mm
H: 120mm Hersteller |
|
A: 16mm
BØ: 16,5mm
C: 15,5mm
DØ: 16,5mm
H: 120mm Hersteller |
|
BØ: 12mm
C: 20mmHersteller |
|
BØ: 16,5mm
C: 30mm
DØ: 12,5mm
H: 80mm Hersteller |
|
BØ: 8mm
C: 15mm
DØ: 8mm
H: 40mm Hersteller |
|
BØ: 10mm
C: 20mm
DØ: 10mm
H: 60mm Hersteller |
|
BØ: 8mm
C: 15mm
DØ: 10mm
H: 60mm Hersteller |
|
Seldén Mastbeschläge für Großbäume
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|
Für Seldén Mastprofil C137-C175
Befestigt mithilfe von 10 4,8x16,5mm Nieten |
Einleinen Reff
Baumprofil: B087/B104
Maße:
Grundplatte: 130x55mm
Dreiecksplatte: 15xØ10mm
Ersatzhaken unter: GSE53611801 Hersteller |
|
Konventionelles Bindereff
Baumprofil: B087/B104
Maße:
Grundplatte: 130x55mm
Dreiecksplatte: 15xØ10mm
Ersatzhaken unter: GSE53611801 Hersteller |
|
Einleinen Reff
Baumprofil: B120
Maße:
Grundplatte: 130x55mm
Dreiecksplatte: 20xØ10mm
Ersatzhaken unter: GSE53611901Hersteller |
|
Konventionelles Bindereff
Baumprofil: B120
Maße:
Grundplatte: 130x55mm
Dreiecksplatte: 15xØ10mm
Ersatzhaken unter: GSE53611901Hersteller |
|
 |
Für Seldén Mastprofil F176-F194 und C137-C193
Befestigt mithilfe von 12 6,4x17,8mm Nieten
Für Seldén Baumprofil B120
Maße:
Grundplatte: 160x61mm
Dreiecksplatte: 20xØ12,5mm
Ersatzhaken unter: G953611301 |
RollmastHersteller |
|
Einleinen Reff Hersteller |
|
Konventionelles Bindereff Hersteller |
|
Für Seldén Mastprofil C211, C227, C245, F212, F228, F246
Befestigt mithilfe von 12 6,4x17,8mm Nieten
Für Seldén Baumprofil B120
Maße:
Grundplatte: 174x71mm
Dreiecksplatte: 20xØ12,5mm
Ersatzhaken unter: G953611301 |
RollmastHersteller |
|
Einleinen ReffHersteller |
|
Konventionelles BindereffHersteller |
|
Für Seldén Mastprofil C156, C175, C193, F176, F194
Befestigt mithilfe von 12 6,4x17,8mm Nieten
Für Seldén Baumprofil B135, B143, B153
Maße:
Grundplatte: 160x61mm
Dreiecksplatte: 20xØ12,5mm
Ersatzhaken unter: G953611301 |
RollmastHersteller |
|
Einleinen ReffHersteller |
|
Konventionelles BindereffHersteller |
|
Für Seldén Mastprofil C211, C227, C245, F212, F228, F246
Befestigt mithilfe von 12 6,4x17,8mm Nieten
Für Seldén Baumprofil B135, B143, B153, B172
Maße:
Grundplatte: 174x71mm
Dreiecksplatte: 20xØ12,5mm
Ersatzhaken unter: G953611301 |
RollmastHersteller |
|
Einleinen ReffHersteller |
|
Konventionelles BindereffHersteller |
|
 |
Für Seldén Mastprofil C264, C285, F265, F286
Für Seldén Baumprofil B171, B172
Maße:
Grundplatte: 242x81mm
Dreiecksplatte: 20xØ12,5mm |
Rollmast
Befestigt mithilfe von 12 MRT 6x25mm Schrauben mit Gegenplatte Hersteller |
|
Einleinen Reff
Befestigt mithilfe von 12 MRT 6x20mm Schrauben mit Gegenplatte Hersteller |
|
Konventionelles Bindereff
Befestigt mithilfe von 12 MRT 6x20mm Schrauben mit Gegenplatte Hersteller |
|
 |
Für Seldén Mastprofil F228 und F246
Für Seldén Baumprofil B199, B200
Maße:
Grundplatte: 242x81mm
Dreiecksplatte: 30xØ16,5mm |
Rollmast
Befestigt mithilfe von 12 6,4x26,2mm Nieten Hersteller |
|
Für Seldén Mastprofil C245 und F211
Für Seldén Baumprofil B199, B200
Maße:
Grundplatte: 242x70mm
Dreiecksplatte: 20xØ12,5mm
Befestigt mithilfe von 12 Nieten 6,4x17,8mm + 6 Nieten 6,4x17,8mm |
Einleinen ReffHersteller |
|
Konventionelles BindereffHersteller |
|
 |
Für Seldén Mastprofil C264, C285, C304, F265, F286, F305
Für Seldén Baumprofil B199, B250, B290, B300
Maße:
Grundplatte: 242x81mm
Dreiecksplatte: 30xØ16,5mm
Befestigt mithilfe von 12 MRT 6x25mm Schrauben mit Gegenplatte |
Einleinen ReffHersteller |
|
Konventionelles BindereffHersteller |
|
 |
Für tropfenförmige Seldén Mastprofile
Für Seldén Baumprofil B087, B104
Maße:
Grundplatte: 80x63mm 45°
Dreiecksplatte: 13xØ8,2mm
Befestigt mithilfe von 4 6,4x12,7mm Nieten
Ersatzhaken unter: G953610101 |
Einleinen ReffHersteller |
|
Konventionelles BindereffHersteller |
|
 |
Für Seldén Mastprofile D109, D121, D129, D137, D146, D160, E122, E130, E138, E155, E170, E177, E189
Für Seldén Baumprofil B120, 111/75, 128/90
Maße:
Grundplatte: 138x44mm 10°
Dreiecksplatte: 20xØ10,5mm
Befestigt mithilfe von 8 6,4x17,8mm Nieten
Ersatzhaken unter: G953610201 |
Konventionelles BindereffHersteller |
|
Einleinen ReffHersteller |
|
 |
Für Seldén Mastprofile E170, E177, E189, E206, E224, E237, E274
Für Seldén Baumprofil B172, 143/76
Maße:
Grundplatte: 179x63mm 10°
Dreiecksplatte: 20xØ12,5mm
Befestigt mithilfe von 12 6,4x26,2mm Nieten
Ersatzhaken unter: G953611301 |
Einleinen ReffHersteller |
|
Konventionelles BindereffHersteller |
|
Für Seldén Mastprofile R190, R213, R235
Für Seldén Baumprofil B172, 143/76
Maße:
Grundplatte: 179x63mm 10°
Dreiecksplatte: 20xØ12,5mm
Befestigt mithilfe von 12 6,4x17,8mm Nieten
Ersatzhaken unter: G953611301 |
RollmastHersteller |
|
 |
Für Seldén Mastprofile E189, E206, E224, E237, E274
Für Seldén Baumprofil B199
Maße:
Grundplatte: 275x70mm 10°
Dreiecksplatte: 30xØ15,5mm
Befestigt mithilfe von 18 6,4x26,2mm Nieten |
Einleinen Reff
Hersteller |
|
Konventionelles Bindereff
Hersteller |
|
Für Seldén Mastprofile E206, E224, E237, E274, E321, E365
Für Seldén Baumprofil B250
Maße:
Grundplatte: 275x70mm 10°
Dreiecksplatte: 30xØ15,5mm
Befestigt mithilfe von 18MRT 6x50mm Schrauben+ 2MRT 6x40mm Schrauben |
Einleinen Reff Hersteller |
|
Konventionelles Bindereff Hersteller |
|
Seldén Mastzubehör
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|
Vorstagbeschläge für Partialriggs pder Kutterstangen
Ausführung "Nase" mit Toggle und Schutzbügel
|
für Vorstag Ø: 6mm
Länge Toggle: 40mm Hersteller |
|
für Vorstag Ø: 7mm
Länge Toggle: 40mm Hersteller |
|
für Vorstag Ø: 8mm
Länge Toggle: 50mm Hersteller |
|
für Vorstag Ø: 10mm
Länge Toggle: 55mm Hersteller |
|
für Vorstag Ø: 12mm
Länge Toggle: 65mm Hersteller |
|
 |
Bügelbeschlag für Vorstag |
O-22
für Vorstag Ø: 4-5mm
für Profilgröße: F212, C245, R232, R260, R290 Hersteller |
|
O-35
für Vorstag Ø: 6mm
für Profilgröße: F212, C245, R232, R260, R290 Hersteller |
|
O-50
für Vorstag Ø: 7-8mm
für Profilgröße: bis max. F212, C227, C264 Hersteller |
|
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|
Halteplatte für T-Walzterminals und T-Beschläge
|
Grundplatte: gerade
für Vorstag Ø: 3mm
Hersteller |
|
Grundplatte: gerade
für Vorstag Ø: 4mm
für Rod Ø: Rod-3Hersteller |
|
Grundplatte: gerade
für Vorstag Ø: 5mm
für Rod Ø: Rod-4 Hersteller |
|
Grundplatte: gerade
für Vorstag Ø: 6mm
für Rod Ø: Rod-6 Hersteller |
|
Grundplatte: gerade
für Vorstag Ø: 7mm
für Rod Ø: Rod-8 Hersteller |
|
Grundplatte: gerade
für Vorstag Ø: 8mm
für Rod Ø: Rod-10/-12
Mastprofil: C174-C245 Hersteller |
|
Grundplatte: gerade (Set mit 2 Stück)
für Vorstag Ø: 10mm
für Rod Ø: Rod-15/-17
Mastprofil: C227Hersteller |
|
Grundplatte: gerade (Set mit 2 Stück)
für Vorstag Ø: 10mm
für Rod Ø: Rod-15/-17
Mastprofil: C245Hersteller |
|
Grundplatte: gerade (Set mit 2 Stück)
für Vorstag Ø: 10mm
für Rod Ø: Rod-15/-17
Mastprofil: C264Hersteller |
|
Grundplatte: gerade (Set mit 2 Stück)
für Vorstag Ø: 10mm
für Rod Ø: Rod-15/-17
Mastprofil: C285-C304Hersteller |
|
Grundplatte: gerade (Set mit 2 Stück)
für Vorstag Ø: 10mm
für Rod Ø: Rod-15/-17
Mastprofil: F228-F305 Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Seldén Fallenaustritt Seldén Fallenaustritt aus rostfreiem Stahl. |
für Tauwerk Ø max.: 10mm
Gesamtlänge: 160mm
Gesamtbreite: 19mm
Hersteller |
|
für Tauwerk Ø max.: 14mm
Gesamtlänge: 200mm
Gesamtbreite: 24mm Hersteller |
|
für Tauwerk Ø max.: 16mm
Gesamtlänge: 210mm
Gesamtbreite: 28mm Hersteller |
|
für Tauwerk Ø max.: 20mm
Gesamtlänge: 280mm
Gesamtbreite: 36mm Hersteller |
|
Seldén Universal Mastbeschlag
Zur Montage an der Mast Rückseite für unterschiedliche Radien passend. Die Montage kann mit Bolzen oder 6mm Nieten erfolgen.
| Bild |
Beschreibung |
Art. Nr. |
Preis in Euro |
|
Für Selden Baumprofil B120
Befestigt mithilfe von 10 6,4x17,8mm Nieten
Maße:
Grundplatte: 185x55-80mm
Dreiecksplatte: 20xØ12,5mm |
Rollmast
Hersteller |
|
Einleinen Reff
Hersteller |
|
Konventionelles Bindereff
Hersteller |
|
Für Selden Baumprofil B135, 143/76, B152+B153, B171+B172
Befestigt mithilfe von 10 6,4x17,8mm Nieten
Maße:
Grundplatte: 185x55-80mm
Dreiecksplatte: 20xØ12,5mm |
Rollmast Hersteller |
|
Einleinen Reff
Hersteller |
|
Konventionelles Bindereff
Hersteller |
|
Für Selden Baumprofil B199+B200
Befestigt mithilfe von 10 6,4x17,8mm Nieten
Maße:
Grundplatte: 185x55-80mm
Dreiecksplatte: 30xØ16,5mm |
Rollmast |
|
Einleinen Reff Hersteller |
|
Konventionelles Bindereff Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Göhlrutscher
-aus schlagfestem, UV stabilisierten Nylon
-mit einer Beschichtung aus PTFE und Silikon für minimalen Gleitwiderstand
Ausführung: rund
Inhalt: 20Stk |
ø: 9mm
Stärke: 4mm Hersteller |
|
ø: 10mm
Stärke: 5mm Hersteller |
|
ø: 12mm
Stärke: 4mm Hersteller |
|
 |
Göhlrutscher
-aus schlagfestem, UV stabilisierten Nylon
-mit einer Beschichtung aus PTFE und Silikon für minimalen Gleitwiderstand
Ausführung: flach
Inhalt: 20Stk |
Breite: 16mm Hersteller |
|
Breite: 22mm Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Schotring
Rostfreier Edelstahl
Materialstärke 6mm
Sehr stabile Ausführung
|
A: ca. 93mm
Für Baum: 85mm Hersteller |
|
A: ca. 71mm
Für Baum: 65mm Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

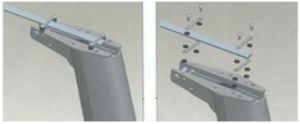

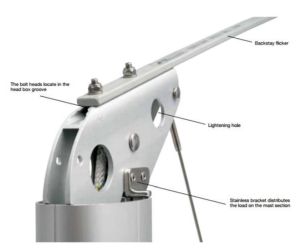

Seldén Achterstagheber für weit ausgestellte Großsegel
Der Achterstagheber hebt beim Fieren des Achterstages das Stag im oberen Bereich an und lässt das Großsegel bei einer Wende oder Halse passieren. Kompletter Bausatz mit einer besonders stabilen GfK-Latte, Führungsblock mit Leine, Befestigungsmaterial und einer Montageanleitung.
|
Bezeichnung: Achterstagheber Kielboot
Länge: 1200 mm
Für Boote bis: 30 Fuß
Für Mastprofile C080 bis C139 (andere Befestigung).Hersteller |
|
Bezeichnung: Achterstagheber Yacht
Länge: 1200 mm
Für Boote bis: 30 FußHersteller |
|
Bezeichnung: Achterstagheber Yacht
Länge: 1400 mm
Für Boote: 30 - 37 FußHersteller |
|
Bezeichnung: Achterstagheber Yacht
Länge: 1800 mm
Für Boote: 37 - 43 FußHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Seldén Verschlusskappe für Rollmast
|
Farbe: schwarz
Ausführung: klein
Maße: 57x126mm
Mastprofil: F194-F246 Hersteller |
|
Farbe: schwarz
Ausführung: groß
Maße: 72x207mm
Mastprofil: F265-F406 Hersteller |
|
Farbe: hellgrau
Ausführung: rund
Maße: Ø 44mmHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Kutterstag-Salingshaken und Kutterstag-Staubeschlag
Ein Kutterstag, das man schnell setzen kann, ist eine vernünftige Vorsichtsmaßnahme. Mit einem Seldén Kutterstag-Salingshaken, der an der Saling montiert wird, und einem Kutterstag-Staubeschlag, der am Mast montiert wird, ist Ihr Kutterstag immer zum Einsatz bereit und schamfilt nicht am Mast, solange Sie es nicht benötigen.
|
Kutterstag-SalingshakenHersteller |
|
Kutterstag-StaubeschlagHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Seldén Kombi-Vorstagbeschlag
Fallenaustritt mit Fallscheibe für Spinnakerfall.
Gehäusematerial: Aluminium
|
Vorstag-Ø: 6 mm
Spi-Fallscheibe: 1 x G9504335
Länge x Breite: 255 x 30 mm
max. Tau-Ø: 16 mmHersteller |
|
Vorstag-Ø: 7 mm
Spi-Fallscheibe: 1 x G9504335
Länge x Breite: 255 x 30 mm
max. Tau-Ø: 16 mmHersteller |
|
Vorstag-Ø: 8 mm
Spi-Fallscheibe: 1 x G9504335
Länge x Breite: 255 x 30 mm
max. Tau-Ø: 16 mmHersteller |
|
Vorstag-Ø: 10 mm
Spi-Fallscheibe: 1 x G9504338
Länge x Breite: 255 x 40 mm
max. Tau-Ø: 20 mmHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Seldén Rollenkästen einfach
Für Tauwerk und Draht
|
ScheibenØ: 45mm
max- TauØ: 10mm
max. DrahtØ: 4mm
Gesamtlänge: 74mm
Einbaubreite: 22mm
Material:Aluminium Hersteller |
|
ScheibenØ: 70mm
max- TauØ: 10mm
max. DrahtØ: 5mm
Gesamtlänge: 97mm
Einbaubreite: 25mm
Material:Aluminium Hersteller |
|
ScheibenØ: 70mm
max- TauØ: 12mm
max. DrahtØ: 5mm
Gesamtlänge: 121mm
Einbaubreite: 27mm
Material:KompositHersteller |
|
ScheibenØ: 90mm
max- TauØ: 16mm
max. DrahtØ: 7mm
Gesamtlänge: 136mm
Einbaubreite: 30mm
Material:AluminiumHersteller |
|
 |
Seldén Rollenkästen doppelt
Für Tauwerk und Draht |
ScheibenØ: 70mm
max- TauØ: 12mm
max. DrahtØ: 5mm
Gesamtlänge: 170mm
Einbaubreite: 40mm
Material:AluminiumHersteller |
|
ScheibenØ: 90mm
max- TauØ: 16mm
max. DrahtØ: 7mm
Gesamtlänge: 205mm
Einbaubreite: 49mm
Material:AluminiumHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Seldén Kombi-Vorstagbeschlag
Fallenaustritt mit Fallscheibe für Spinnakerfall.
Gehäusematerial: Aluminium
|
Vorstag-Ø: 6 mm
Spi-Fallscheibe: 1 x G9504335
Länge x Breite: 255 x 30 mm
max. Tau-Ø: 16 mmHersteller |
|
Vorstag-Ø: 7 mm
Spi-Fallscheibe: 1 x G9504335
Länge x Breite: 255 x 30 mm
max. Tau-Ø: 16 mmHersteller |
|
Vorstag-Ø: 8 mm
Spi-Fallscheibe: 1 x G9504335
Länge x Breite: 255 x 30 mm
max. Tau-Ø: 16 mmHersteller |
|
Vorstag-Ø: 10 mm
Spi-Fallscheibe: 1 x G9504338
Länge x Breite: 255 x 40 mm
max. Tau-Ø: 20 mmHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Seldén Mastkragen und Schellen für C- und F-Profile (ab 2002)
|
Mastprofil: C156 Hersteller |
|
Obere Schelle Hersteller |
|
Untere Schelle Hersteller |
|
Mastprofil: C175, F176 Hersteller |
|
Obere Schelle Hersteller |
|
Untere Schelle Hersteller |
|
Mastprofil: C193, F194 Hersteller |
|
Obere Schelle Hersteller |
|
Untere Schelle Hersteller |
|
Mastprofil: C211, F212 Hersteller |
|
Obere Schelle |
|
Untere Schelle |
|
Mastprofil: C227, F228 |
|
Obere Schelle |
|
Untere Schelle |
|
Mastprofil: C245, F246 Hersteller |
|
Obere Schelle |
|
Untere Schelle |
|
Mastprofil: C264, F265 |
|
Obere Schelle |
|
Untere Schelle |
|
Mastprofil: C285, F286 Hersteller |
|
Obere Schelle |
|
Untere Schelle |
|
Mastprofil: C304, F305 |
|
Obere Schelle Hersteller |
|
Untere Schelle |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
| |
Seldén Mastkeile
Aus strapazierfähigem Gummi
Für D- und E-Profile bis ca. 2002
|
Mastgummi: 150x150x20mm Hersteller |
|
Mastgummi: 150x150x10mm Hersteller |
|
Mastgummi: 150x110x25mm Hersteller |
|
Mastgummi: 150x110x20mm Hersteller |
|
Mastgummi: 150x110x10mm Hersteller |
|
Mastgummi: 150x225x20mm Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Seldén Mastkragen für auf dem Kiel stehenden Seldén Masten D- und E-Profile
Schellen und Mastkeile sind separat erhältlich
|
Für Mastprofil: E122, E85/ 72,50 Hersteller |
|
Für Mastprofil: E138,95/ 78,50 Hersteller |
|
Für Mastprofil: E155/104 Hersteller |
|
Für Mastprofil: E170/115 Hersteller |
|
Für Mastprofil: D146/112 |
|
Für Mastprofil: E177/124 Hersteller |
|
Für Mastprofil: E189/132 Hersteller |
|
Für Mastprofil: E206/139 Hersteller |
|
Für Mastprofil: E224/150 Hersteller |
|
Für Mastprofil: E237/162 Hersteller |
|
Für Mastprofil: E274/185 Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Seldén Maststufe
Aus Aluminium. Mit einem Gewicht von nur ca. 150g sind diese Maststufen extrem leicht. Lieferung einschließlich passender Nieten.
|
Radius: R155
Mastprofil: E138-E274, D121-D160
Nieten: 6,4x17,8mm Hersteller |
|
Radius: R300
Mastprofil: C321,E365, Alle Rollmasten (Furlin), alle C-Profile
Nieten: 6,4x17,8mm Hersteller |
|
 |
Seldén klappbare Maststufen
Inkl. Schrauben. Praktische Maststufen zum Einklappen aus seewasserbeständigem Aluminium. Gut geeignet als Trittstufe zum An- und Abschäkeln des Großfalls auf größeren Yachten. Gewicht ca. 270g.
|
Radius: R290
Mastprofil: Alle Rollmasten (Furlin), alle C-Profile Hersteller |
|
Radius: R122
Mastprofil: E170-E274, D137-160 Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Segelschoner RONDO
Durch Aufbohren wird der RONDO-Segelschoner an den jeweiligen Drahtdurchmesser angepasst. RONDO-Segelschoner (Lieferung als Paar)
|
RONDO Segelschoner Hersteller |
|
 |
Seldén Spezialfeder
Zum Aufstellen von Blöcken am Mastfuß.
|
Aufstellfeder
ØInnen: 31mm
Länge: 75mm Hersteller |
|
 |
Seldén Stand-Up Gummi
zum aufstellen von Blöcken am Mastfuß |
Stand-Up Gummi
Höhe: 18mm
Blockgröße: 50mm Hersteller |
|
Stand-Up Gummi
Höhe: 20mm
Blockgröße: 60mm Hersteller |
|
Stand-Up Gummi
Höhe: 34mm
Blockgröße: 80mm Hersteller |
|
 |
Seldén Winschplatten
Winschplatten zur Montage von Fall- und Reffwinschen.
Die Montagebasis ist so ausgeformt, dass sie für alle Mastprofile passt.
Die genannten Maße beziehen sich auf die Montagefläche für die Winsch.
Die Platte ist gewinkelt, was Überläufer auf der Winsch verhindert. Sie wird komplett mit Kunststoff-Isolierung und passenden Nieten geliefert. |
Fallwinsch
Maße: 85x85mm
Arbeitslast: 3000N
Winkel: 5°
Hersteller |
|
Fallwinsch
Maße: 110x110 mm
Arbeitslast: 5000N
Winkel: 5°
Lewmar Winsch: 6,7,8
Andersen Winsch: 6,10,12ST,16ST Hersteller |
|
Fallwinsch
Maße: 140x140mm
Arbeitslast: 10000N
Winkel: 5°
Lewmar Winsch: 16,26,30,30ST,40,40ST
Andersen Winsch: 28,28ST,40,40ST Hersteller |
|
Fallwinsch
Maße: 180x180mm
Arbeitslast: 15000N
Winkel: 5°
Andersen Winsch: 46ST
Seldén Winsch: S30,S40,R46,R52 Hersteller |
|
Reffwinsch
Maße: 100x100mm
Arbeitslast: 5000N
Winkel: 15°
Lewmar Winsch: 6,7,8
Andersen Winsch: 6,10,12ST,16
Für C Profile Hersteller |
|
Reffwinsch
Maße: 140x140mm
Arbeitslast: 10000N
Winkel: 15°
Lewmar Winsch: 16,26,30,30ST,40,40ST
Andersen Winsch: 28,28ST,40,40ST
Für C Profile Hersteller |
|
Reffwinsch
Maße: 140x140mm
Arbeitslast: 10000N
Winkel: 15°
Für E Profile Hersteller |
|
2 Fallstopper
Maße: 150x100mm
Arbeitslast: 20000N
Winkel: 0° Hersteller |
|
Seldén Segelzuführbeschläge
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Seldén Segelzuführbeschlag für C-Profile / IWS-Rutscher |
Segelzuführbeschlag Hersteller |
|
Seldén Segelzuführbeschlag für C192-C280 Profile / IWS68-Rutscher |
SegelzuführbeschlagHersteller |
|
Seldén Segelzuführbeschlag für C-Profile / MDS-Rutscher |
Segelzuführbeschlag C-Profile
LxBxH: 90x47x22mm Hersteller |
|
 |
Seldén Segelzuführbeschläge für E- und D-Profile /MDS Rutscher
Aus Kokillenguss-Aluminium mit Moosgummi-Feder und Nieten.
Wichtiger Hinweis: Bei den älteren Segelzuführbeschlägen (groß) konnten Lattenrutscher kaum passieren. Diese Ausführung wurde verändert und kann von fast allen Lattenrutschern überlaufen werden.
|
Groß
Einbaumaß: 155x30x23mm
Für Mastprofile: E ab 138/95. D ab 137/113
Ersatz: siehe G950551601
Hersteller |
|
 |
Seldén Segelzuführbeschläge für Mastprofile C080-C139 ab ca. 2002
|
Segelzuführbeschlag für Rutscher
LxBxH: 96x17x14mm
Ersatz siehe G950554201 Hersteller |
|
 |
Segelzufürbeschlag für Liektau für Profile C080 - C139
LxBxH: 46x17x20mm Hersteller |
|
 |

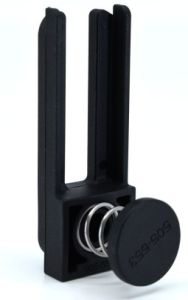

Voreinfädler für Liektau für Großsegel/Vorsegel
Für maximal 10mm Tau Hersteller |
|
 |

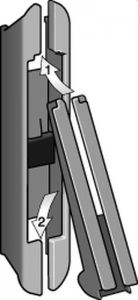

Seldén Rutscherbrücke FB (Full-Batten)
Passt in den Ausschnitt für den Standard Seldén Zuführbeschlag. Diese Brücke ist erforderlich, wenn z.B. ein kugelgelagertes Druckrutschersystem montiert wird. Selbstschneidende Schrauben zur Befestigung werden mitgeliefert.
|
Rutscherbrücke groß (FB) nur für E138/95 - E274/185 &
D129/100 - D160/132
Einbaumaße: 155x30x17
Ersatz für: G950550101 Hersteller |
|

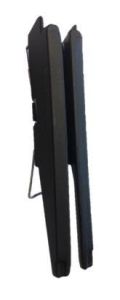

Rutscherbrücke nur für C080 - C139
Einbaumaße: 111x18x18
Ersatz für: G9505534Hersteller |
|
|
