Kabeldurchführungen dienen zur Ein- bzw. Durchführung von elektrischen Leitungen innerhalb von Schiffen.
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

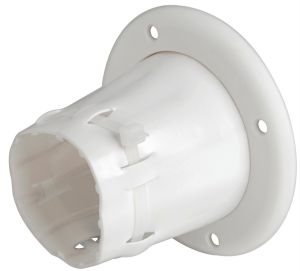

Kabeldurchlass aus PVC
Komplett mit Ring und Kabelbindern aus Nylon.
Ø außen: 105mm
Ø innen: 70mm
Ausladung: 74mm |
Farbe: schwarz Hersteller |
|
Farbe: weiß Hersteller |
|
 |

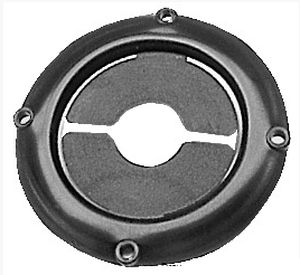

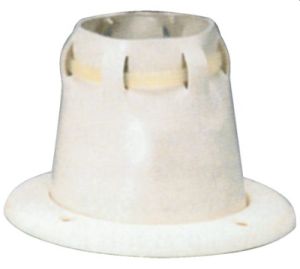

Kleine Kabeldurchführung mit Montagering
Maße:
Ø Außen: 89mm
Ø Innen: 70mm |
Hersteller |
|
|

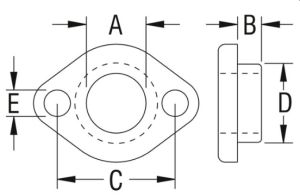

Kabeldurchlass mit Seitenschlitz
Längsschlitz mit überlappenden Flügeln. Kann montiert werden, ohne die Kabel zu lösen. Aus weichem EVA gefertigt. |
A: 85 mm, B: 107 mm, C: 80 mm, E: 9/14 mmHersteller |
|
A: 120 mm, B: 135 mm, C: 100 mm, E: 10/18 mm Hersteller |
|
 |

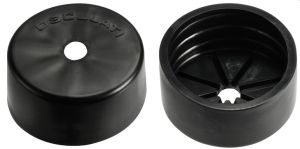

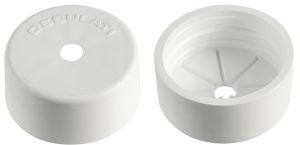

Kabeldurchführungen verschiedene Ausführungen |

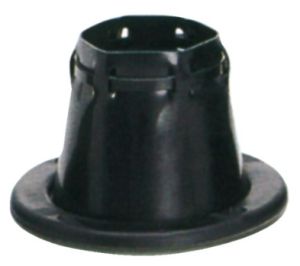

Typ: R1 B groß
Farbe: schwarz
Fabr. Nr. 38060 I
Ø: 152 mm
Höhe: 110 mmHersteller |
|
Typ: R1 W groß
Farbe: weiß
Fabr. Nr. 38953 A
Ø: 152 mm
Höhe: 110 mmHersteller |
|
Typ: R1 G groß
Farbe: grau
Fabr. Nr. 39279 V
Ø: 152 mm
Höhe: 110 mmHersteller |
|
Typ: R2 B klein
Farbe: schwarz
Fabr. Nr. 38061 J
Ø: 105 mm
Höhe: 65 mmHersteller |
|
Typ: R2 W klein
Farbe: weiß
Fabr. Nr. 38954 C
Ø: 105 mm
Höhe: 65 mmHersteller |
|
Typ: R2 G klein
Farbe: grau
Fabr. Nr. 39280 D
Ø: 105 mm
Höhe: 65 mmHersteller |
|

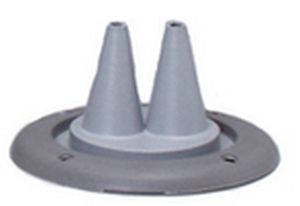

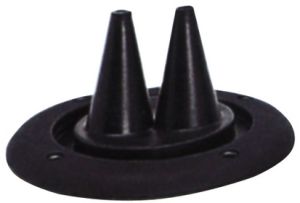

Typ: R3 B 2 Durchführungen
Farbe: schwarz
Fabr. Nr. 38062 K
Ø: 105 mm
Höhe: 52 mmHersteller |
|
Typ: R3 W 2 Durchführungen
Farbe: weiß
Fabr. Nr. 38955 E
Ø: 105 mm
Höhe: 52 mmHersteller |
|
Typ: R3 G 2 Durchführungen
Farbe: grau
Fabr. Nr. 39281 F
Ø: 105 mm
Höhe: 52 mmHersteller |
|
Typ: R4 B verstellbar
Farbe: schwarz
Fabr. Nr. 38827 V
Ø: 105 mm
Höhe: 68 mmHersteller |
|
Typ: R4 W verstellbar
Farbe: weiß
Fabr. Nr. 38956 G
Ø: 105 mm
Höhe: 68 mmHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

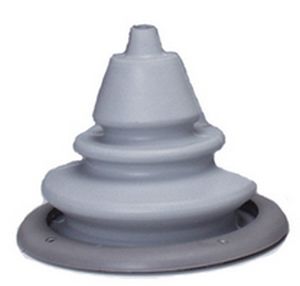

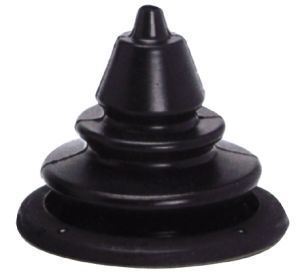

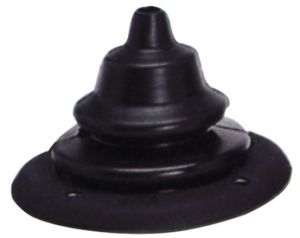

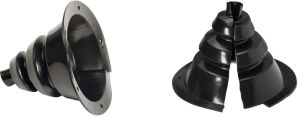

Gummibalg
Mit Durchlassring aus ABS.
Farbe: schwarz
Ø Sockel: 140mm
Tiefe: 80mm |
Hersteller |
|
 |
Gummibalg für Steuerkabel
Mit Durchlassring aus ABS.
Farbe: schwarz
Ø Basis: 77mm |
Hersteller |
|
 |

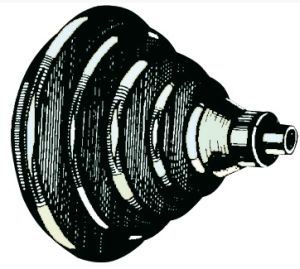

Gummibalg als Kabelschutz
mit 2 Kabelbindern
Ø: 38mm
Länge: 190mm
Farbe: schwarz
|
Hersteller |
|
 |
Kabeldurchlass aus ABS mit Gummibalg
Komplett mit Gummibalg "Dutral" seewasserbeständig, wasserdicht, Kabelführung für Steuerung, Treibstoffleitung, Fernsteuerung.
Tiefe: 70 mm
Farbe: schwarz
Ø außen: 88 mm
Durchgang: 54 mm |
Hersteller |
|
|

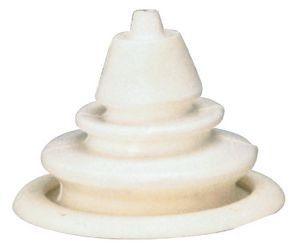

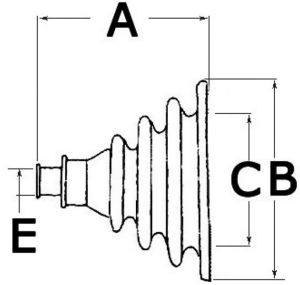

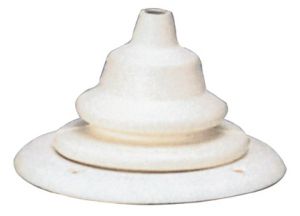

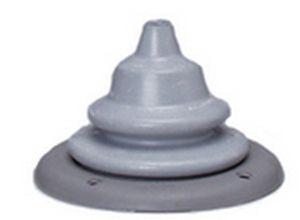

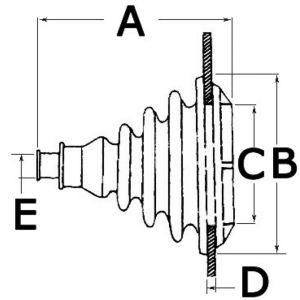

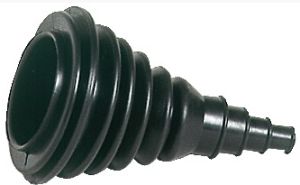

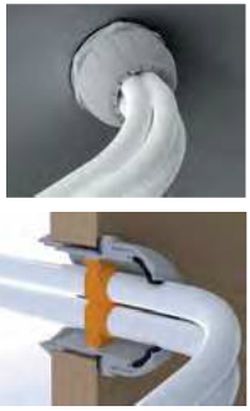

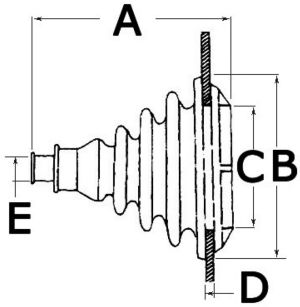

Kabeldurchlass aus Dutra-Gummi, seewasserbeständig
Anbringung durch Flansch in passender Bohrung am Schott ohne Ring oder Schrauben.
Endstück kann nach Bedarf abgeschnitten werden.
|
Farbe: weiß
AxBxCxDxE: 75x74x42x3/5x9/15mmHersteller |
|
Farbe: weiß
AxBxCxDxE: 105x100x70x3/5x10/20mmHersteller |
|
Farbe: grau
AxBxCxDxE: 75x74x42x3/5x9/15mm Hersteller |
|
Farbe: grau
AxBxCxDxE: 105x100x70x3/5x10/20mmHersteller |
|
Farbe: schwarz
AxBxCxDxE: 75x74x42x3/5x9/15mm Hersteller |
|
Farbe: schwarz
AxBxCxDxE: 105x100x70x3/5x10/20mmHersteller |
|
Farbe: schwarz
AxBxCxDxE: 175x110x80x3/5x10/30mm Hersteller |
|
 |

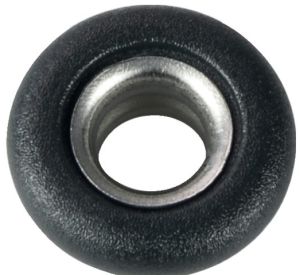

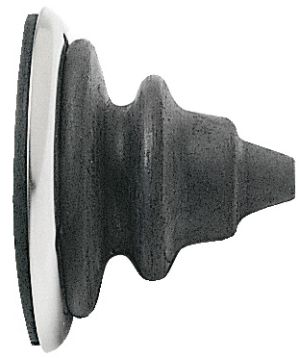

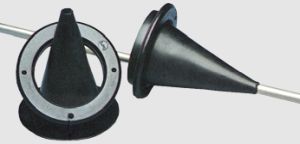

Kabeldurchlassring komplett mit Balg
Kabeldurchlass aus poliertem, rostfreiem Stahl.
Gummibalg Dutral: seewasserbeständig, wasserdicht
Ø Innen: 58mm
Ø Außen: 90mm |
Farbe: schwarz Hersteller |
|
Farbe: grau Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

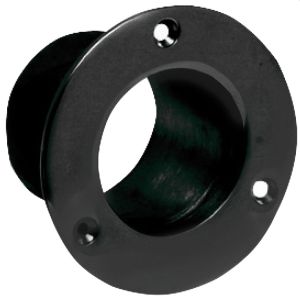

Kabeldurchlassring aus Kunststoff
Innendurchmesser: 60 mm
Außendurchmesser: 90mm |
Farbe: weiß Hersteller |
|
Farbe: schwarz Hersteller |
|
|

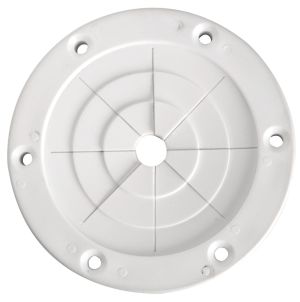

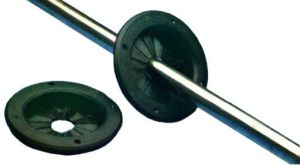

Gummihalterung mit Kabeldurchlass mit elastischen Lamellen zur Anbringung am Schott |
Ø Außen: 70mm
Ø Innen: 10/50mm Hersteller |
|
Ø Außen: 100mm
Ø Innen: 15/75mm Hersteller |
|
 |

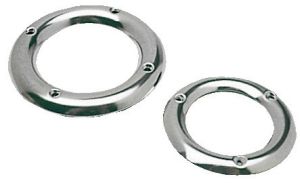

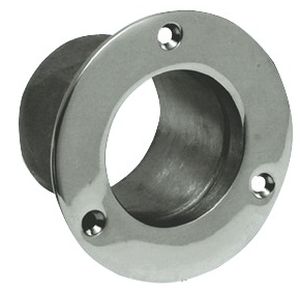

Kabeldurchlassring
Kabeldurchlass aus Edelstahl AISI 316, hochglanzpoliert.
Für Artikel E0342070/72 und E0342090/92 PVC-Dichtungen geeignet.
|
Ø
außen 75 mm
Ø innen 48 mm Hersteller |
|
Ø
außen 90 mm
Ø innen 58 mm Hersteller |
|
|

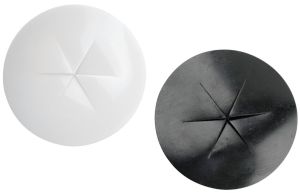

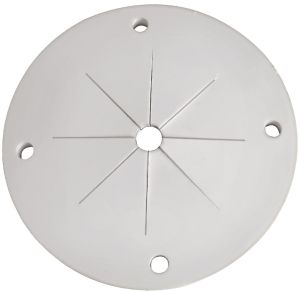

Dichtung mit Kreuzschlitz für Kabeldurchlassring
aus PVC |
Farbe: weiß
Für Kabeldurchlassring Artikel E0341001
Ø
außen 75 mm
Ø innen 48 mm Hersteller |
|
Farbe: schwarz
Für Kabeldurchlassring Artikel E0341001
Ø
außen 75 mm
Ø innen 48 mm Hersteller |
|
Farbe: weiß
Für Kabeldurchlassring Artikel E0341002
Ø
außen 90 mm
Ø innen 58 mm Hersteller |
|
Farbe: schwarz
Für Kabeldurchlassring Artikel E0341002
Ø
außen 90 mm
Ø innen 58 mm Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

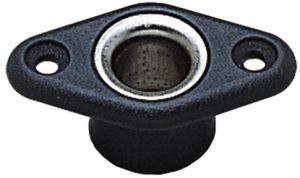

Kabeldurchführung aus Nylon, wasserdicht |
Ø Basis: 48 mm
Ausladung: 33 mm
Für Kabel: 4-8 mm Hersteller |
|
Ø Basis: 51 mm
Ausladung: 36 mm
Für Kabel: 6-12 mm Hersteller |
|
|
Kabeldurchführung
Messing verchromt, wasserdicht. |
Flansch Ø: 32 mm
für Kabel 6 mmHersteller |
|
Flansch Ø: 32 mm
für Kabel 8 mmHersteller |
|
Flansch Ø: 32 mm
für Kabel 10 mmHersteller |
|
Flansch Ø: 32 mm
für Kabel 12 mmHersteller |
|
Flansch Ø: 50 mm
für Kabel 16 mmHersteller |
|
Flansch Ø: 50 mm
für Kabel 19 mmHersteller |
|
|

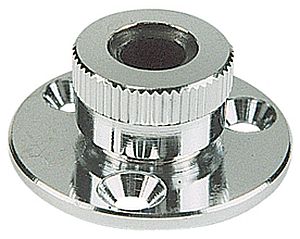

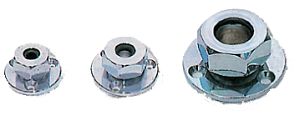

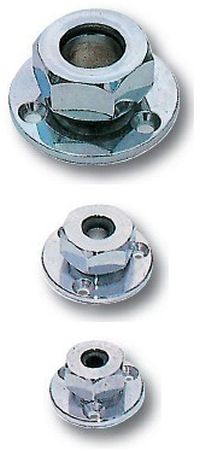

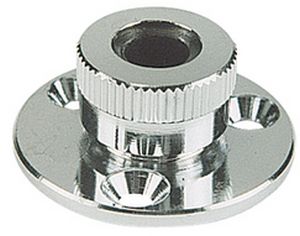

Kabeldurchführungen, wasserdicht
Messing verchromt |
Kabel Ø: 6 mm
RändermutterHersteller |
|
Kabel Ø: 8 mm
RändermutterHersteller |
|
Kabel Ø: 10 mm
RändermutterHersteller |
|
Kabel Ø: 12 mm
6-KantmutterHersteller |
|
Kabel Ø: 16 mm
6-KantmutterHersteller |
|
Kabel Ø: 19 mm
6-KantmutterHersteller |
|
|

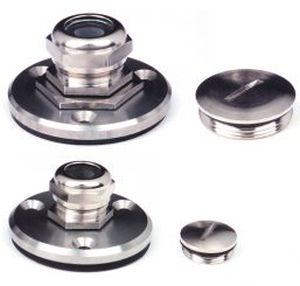

Philippi Decksdurchführungen
Grundplatte Edelstahl, Kabelverschraubung (Skin-Patent) ist seewasserfest, nahezu 100%-ig wasserdicht.
Der Anschlussstecker, der sich unter Deck befindet, wird mit dem Kabel durch die Verschraubung gezogen.
Lieferung mit Verschlusskappe.
|
DD06
Kabel Ø: 4 - 12 mm
z.B. für Kabel: RG 58
Steckerdurchlass: PL-Stecker
Innen-Ø: 19 mm
Außen-Ø: 50 mm
Plattenstärke: 5 mmHersteller |
|
DD10
Kabel Ø: 7 - 15 mm
z.B. für Kabel: RG 213
Steckerdurchlass: PL-Stecker
Innen-Ø: 19 mm
Außen-Ø: 50 mm
Plattenstärke: 5 mmHersteller |
|
DD16
Kabel Ø: 9 - 20 mm
z.B. für Kabel: diverse
Steckerdurchlass: Serie RS 692
Innen-Ø: 35 mm
Außen-Ø: 70 mm
Plattenstärke: 6 mmHersteller |
|
DD20
Kabel Ø: 9 - 20 mm
z.B. für Kabel: diverse
Steckerdurchlass: Serie RS 694
Innen-Ø: 45 mm
Außen-Ø: 80 mm
Plattenstärke: 6 mmHersteller |
|
|

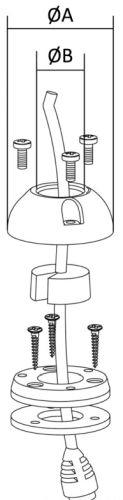

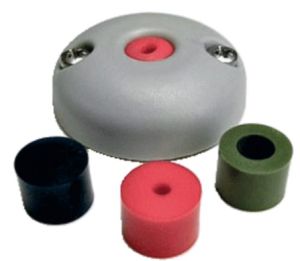

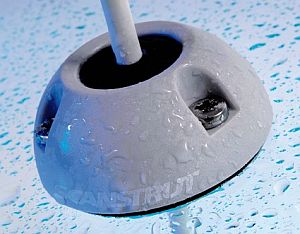

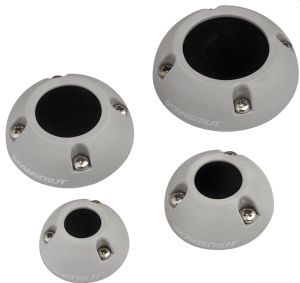

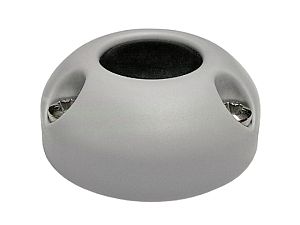

SCANSTRUT vertikale Stopfbuchse
Perfekt wasserdicht (IPX7) für den Kabeldurchlass. Ermöglichen den Kabeldurchlass, ohne dass die etwaigen Stecker abmontiert werden müssen. Abgerundete Form für mehr Resistenz und um die Möglichkeit des Verhedderns mit den Leinen zu vermeiden. Mit die Montage vereinfachenden Gewindelöchern, die es ermöglichen sie unzählige Male wieder abzumontieren. Jedes Stück mit einer Auswahl von vorgelochten Dichtungen bzw. mit Dichtungen, die noch durchbohrt werden müssen, gewährleisten eine einfache und flexible Verwendung. In praktischer Blister-Verpackung. |
Material: Kunststoff, schwarz
Ø Kabel: 2-8mm
Ø B Stecker max.: 16mm
Ø A: 39mmHersteller |
|
Material: Kunststoff, schwarz
Ø Kabe: 4-9mm
Ø B Stecker max.: 21mm
Ø A: 49 mmHersteller |
|
Material: Kunststoff, schwarz
Ø Kabe: 9-14mm
Ø B Stecker max.: 21mm
Ø A: 49mmHersteller |
|
Material: Kunststoff, schwarz
Ø Kabel: 9-14mm
Ø B Stecker max.: 30mm
Ø A: 59 mmHersteller |
|

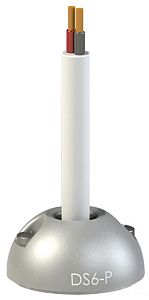

Material: Kunststoff, grau (satiniert)
Ø Kabel in: 2-6mm
Ø B Stecker max. in mm: 6mm
Ø A in mm: 30mmHersteller |
|
Material: Kunststoff, grau
Ø Kabel: 2-8mm
Ø B Stecker max.: 16mm
Ø A: 39mm
Hersteller |
|
Material: Kunststoff, grau
Ø Kabe: 4-9mm
Ø B Stecker max.: 21mm
Ø A: 49 mmHersteller |
|
Material: Kunststoff, grau
Ø Kabe: 9-14mm
Ø B Stecker max.: 21mm
Ø A: 49mm
Hersteller |
|
Material: Kunststoff, grau
Ø Kabel: 9-14mm
Ø B Stecker max.: 30mm
Ø A: 59 mmHersteller |
|

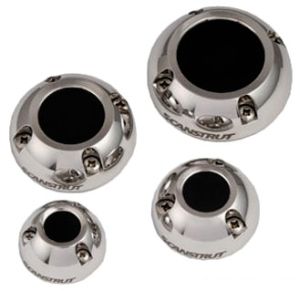

Material: Edelstahl
Ø Kabel: 2-8mm
Ø B Stecker max.: 16mm
Ø A: 39mm
Hersteller |
|
Material: Edelstahl
Ø Kabel: 4-9mm
Ø B Stecker max.: 21mm
Ø A: 49 mmHersteller |
|
Material: Edelstahl
Ø Kabe: 9-14mm
Ø B Stecker max.: 21mm
Ø A: 49mm
Hersteller |
|
Material: Edelstahl
Ø Kabe: 9-14mm
Ø B Stecker max.: 30mm
Ø A: 59mmHersteller |
|
Material: Edelstahl
Ø Kabel: 12-15mm
Ø B Stecker max.: 40mm
Ø A: 69mm
Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

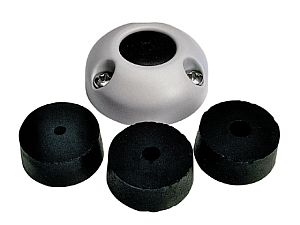

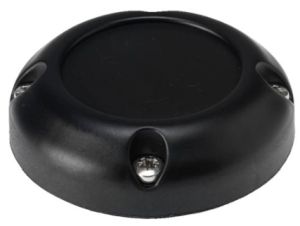

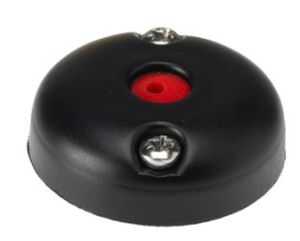

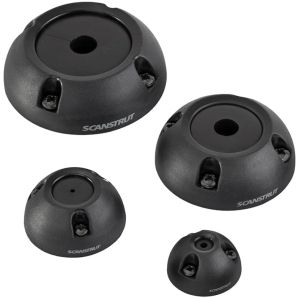

Kabeldurchführungen Serie DG
Die Kabeldurchführungen der Serie DG sind in zwei Ausführungen lieferbar.
Die DG A Serie ist aus eloxiertem Aluminium, die DG P Serie ist aus UV beständigem Nylon gefertigt. Die DG Serie hat ein attraktives, niedriges Profil und ist mit der Schutzart IP68 in hohem Maße staub- und wasserdicht. Jede Kabeldurchführung wird mit Montageanleitung und Befestigungsmaterial aus A4 Edelstahl geliefert. Die Kabeldurchführungen werden in verschiedenen Größen für Stecker von 8 bis 40mm (Serie DG A sogar bis 50mm) angeboten. Die DG Serie ist einfach zu Montieren, ein Entfernen des Steckers ist für die Installation nicht erforderlich.
|
DG8A
Material: Aluminium
Max. Kabel Ø:2-6mm
Max Ø Stecker: -
Ø:35mm
Höhe:12mm
Hersteller |
|
DG20A
Material: Aluminium
Max. Kabel Ø:flexibel/ungebohrt
Max Ø Stecker: 21mm
Ø: 49mm
Höhe: 19mm Hersteller |
|
DG21A
Material: Aluminium
Max. Kabel Ø: 4,5-9mm
Max Ø Stecker: 21mm
Ø: 49mm
Höhe: 19mm
Hersteller |
|
DG22A
Material: Aluminium
Max. Kabel Ø: 9-14mm
Max Ø Stecker: 21mm
Ø: 49mm
Höhe: 19mm Hersteller |
|
DG30A
Material: Aluminium
Max. Kabel Ø: flexibel/ungebohrt
Max Ø Stecker: 30mm
Ø: 60mm
Höhe: 19mm
Hersteller |
|
DG40A
Material: Aluminium
Max. Kabel Ø: flexibel/ungebohrt
Max Ø Stecker: 40mm
Ø: 70mm
Höhe: 19mmHersteller |
|
DG45A
Material: Aluminium
Max. Kabel Ø: 12-15mm
Max Ø Stecker: 40mm
Ø: 70mm
Höhe: 19mm
Hersteller |
|
DG50A
Material: Aluminium
Max. Kabel Ø: flexibel/ungebohrt
Max Ø Stecker: 50mm
Ø : 84mm
Höhe: 23mmHersteller |
|
DG8P
Material: Kunststoff
Max. Kabel Ø:2-6mm
Max Ø Stecker: -
Ø:35mm
Höhe:12mmHersteller |
|
DG20P
Material: Kunststoff
Max. Kabel Ø:flexibel/ungebohrt
Max Ø Stecker: 21mm
Ø: 49mm
Höhe: 19mm Hersteller |
|
DG21P
Material: Kunststoff
Max. Kabel Ø: 4,5-9mm
Max Ø Stecker: 21mm
Ø: 49mm
Höhe: 19mmHersteller |
|
DG22P
Material: Kunststoff
Max. Kabel Ø: 9-14mm
Max Ø Stecker: 21mm
Ø: 49mm
Höhe: 19mm Hersteller |
|
DG30P
Material: Kunststoff
Max. Kabel Ø: flexibel/ungebohrt
Max Ø Stecker: 30mm
Ø: 60mm
Höhe: 19mmHersteller |
|
DG40P
Material: Kunststoff
Max. Kabel Ø: flexibel/ungebohrt
Max Ø Stecker: 40mm
Ø: 70mm
Höhe: 19mmHersteller |
|
DG45P
Material: Kunststoff
Max. Kabel Ø: 12-15mm
Max Ø Stecker: 40mm
Ø: 70mm
Höhe: 19mmHersteller |
|
|

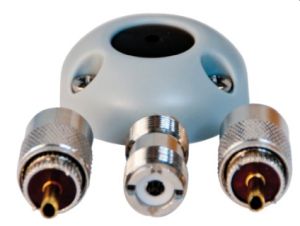

Kabeldurchführungs-Sets UKW
Komplettes Kabeldurchführungsset speziell für UKW-Antennen. Das Set besteht aus der Decksdurchführung und BNC- oder PL259 Antennenanschlüssen.
Die Deckdurchführung und die Stecker sind für 5mm Koaxialkabel vom Typ RG58 geeignet. Die Dichtung ist für das 5mm Koaxialkabel bereits mit 4,5mm vorgebohrt.
Das Set besteht aus 2 PL259 + Inline-Stecker oder aus 2 BNC-Steckern.
Ø: 49 mm
Höhe: 19 mm |
Typ Stecker: PL259
Material: AluminiumHersteller |
|
Typ Stecker: PL259
Material: Kunststoff Hersteller |
|
Typ Stecker: BNC
Material: Kunststoff Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

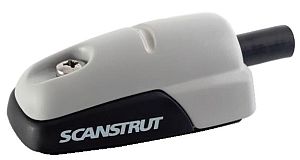

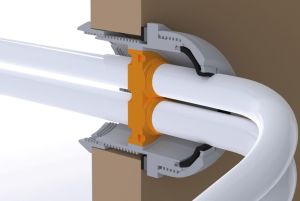

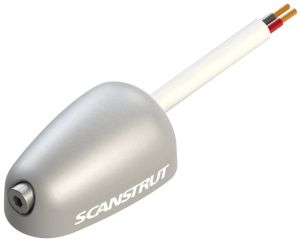

Scanstrut horizontale Stopfbuchsen
Aus glasfaserverstärktem Nylon, wasserdicht IPX7, mit vorgelochter und zu durchbohrender Dichtung.
Material: Kunststoff |
Ø Kabel: 2-6 mm
Ø: 46x28,5x20 mm Hersteller |
|
Ø Kabel: 6-10 mm
Ø: 78x62x27 mm Hersteller |
|
|

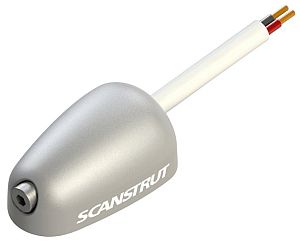

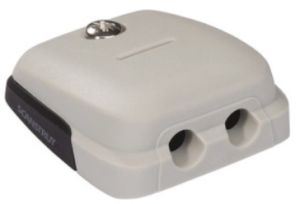

SCANSTRUT horizontale Stopfbuchse
Aus glasfaserverstärktem Nylon; wasserdicht IPX7; mit vorgelochter und zu lochender Dichtung; in Sichtverpackung.
Sie benötigen kein Dichtungsmittel oder Silikon, dadurch ist die Installation besonders zeitsparend und sauber.
Die Ausführung mit zwei Kabeln ist ideal für die Installation von Solarmodulen. |
Ø Kabel: 2-5/6 mm
Ø: 54x63x22 mm Hersteller |
|
Ø Kabel: 6-10 mm
Ø: 66,5x75,1x25,25 mm Hersteller |
|
Ø Kabel: 2-5/6 mm
Ø: 54x63x22 mm Hersteller |
|
Ø Kabel: 6-10 mm
Ø: 66,5x75,1x25,25 mm Hersteller |
|
 |

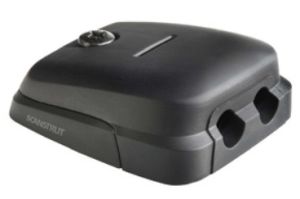

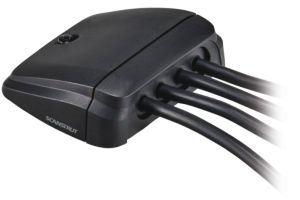

SCANSTRUT horizontale Stopfbuchse
Aus glasfaserverstärktem Nylon; wasserdicht IPX7; mit vorgelochter und zu lochender Dichtung; in Sichtverpackung.
Sie benötigen kein Dichtungsmittel oder Silikon, dadurch ist die Installation besonders zeitsparend und sauber.
Die Ausführung mit zwei Kabeln ist ideal für die Installation von Solarmodulen. |
E1417610
Ø Kabel: bis zu 15 mm
Ø: 114,8x97,6x35,8 mm Herstellernamen anfragen |
Preis auf Anfrage |
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

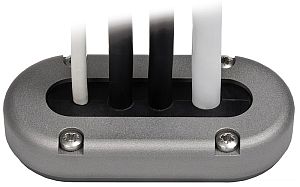

SCANSTRUT Mehrfach-Stopfbuchse
Kann mehrere, verschieden starke (bis 15 mm) Kabel aufnehmen. Perfekt wasserdichte Kabelführung (IP-X7). Der Kabeldurchgang ist möglich, ohne die Anschlussklemmen zu entfernen. Aus Aluminium mit Harteloxierung, durchzubohrende Dichtung ist enthalten. In praktischer Klarsichtverpackung.
Material: Aluminium
Ausführung: rechteckig / mehrfach / zu bohrende Ausführung
Ø Kabel: bis zu 15mm
max. Ø B Stecker: 18mm
Maße: 99x48mm |
Hersteller |
|
|

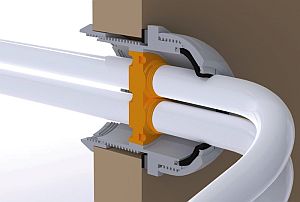

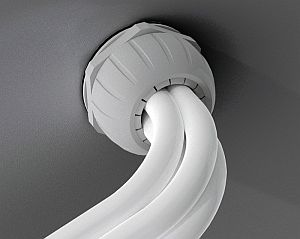

Wasserdichte Borddurchlässe für dicke Kabel
Material: Kunststoff
Ø: 71mm |
bis 4 Kabel Ø von 7 bis 15mmHersteller |
|
bis 10 Kabel Ø von 5 bis 7mmHersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Kabeldurchführung NIRO 316
H = 145
mm
B = 115 mm
Ø Fuß = 25 mm
Ø Durchführung = 17x20 mm
|
Hersteller |
|
 |

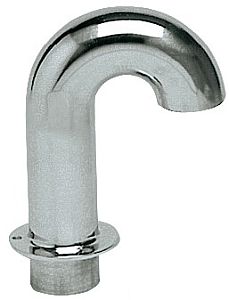

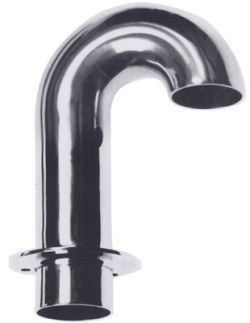

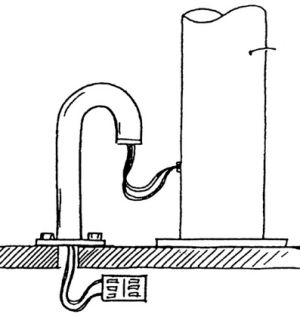

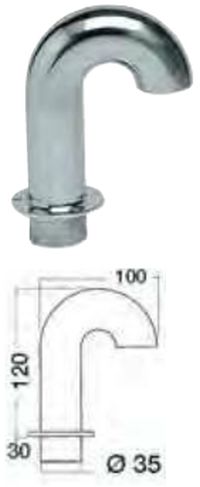

Schwanenhals
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.
Zur Durchführung von Elektrokabeln vom Mast durch das Bootsdeck in die Kabine. |
Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

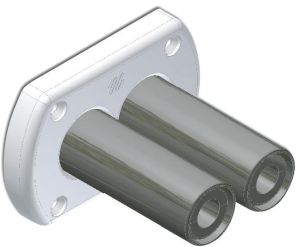

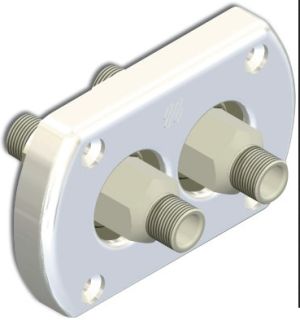

Schott-Set für hydraulische Doppelleitung, wasserdicht
|
Basis: weiß
Für Rohr: Doppelanschluss Hersteller |
|
Basis: verchromt
Für Rohr: Doppelanschluss Hersteller |
|
Basis: weiß
Für Rohr: durchfließend Hersteller |
|
Basis: verchromt
Für Rohr: durchfließend Hersteller |
|
Motorkabel-Schutz-System
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Motorkabel-Schutz-System
Schutz für die Kabel und Leitungen von Außenbordern gegen Schmutz, Korrosion und Beschädigung.
Komplett mit Fittings.
Farbe: grau mit schwarzen Fittings |
kleines Modell
Bohrloch Ø: 40 mm
Innenmaß Schlauch Ø: 32 mm
Schlauchlänge: 800 mm
Hersteller |
|
großes Modell
Bohrloch Ø: 60 mm
Innenmaß Schlauch Ø: 50 mm
Schlauchlänge: 800 mm
Hersteller |
|
großes Modell
Schlauchlänge: 800 mmHersteller |
|
|
Spezialschlauch aus PVC für Kabel von Außenbordern
Mit PVC-Verstärkung. In denselben Größen der Originalschläuche von OMC, Yamaha, Mercury usw.
Innen Ø: 50,8 mm
Spule: 10mm
Preis pro Meter
Anschlussbuchsen: Artikel E1610439/40/41
Schlauchstopfen: Artikel E1610450/51/52
|
Schlauchfarbe: grau Hersteller |
|
Schlauchfarbe: weiß Hersteller |
|
 |

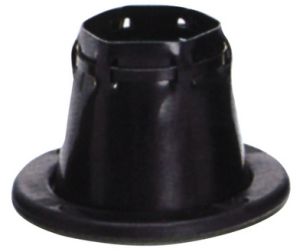

Anschlussbuchsen
Schlauch wird in der Büchse angeschraubt, wodurch die Länge beliebig verändert werden kann.
für Schlauch Artikel E1610437/38
Flansch außen Ø: 100mm
Hals Länge: 56mm
Einbauloch in Bordwand: 62mm |
Material: weißem Kunststoff
Hersteller |
|
Material: hochglanzpolierter, rostfreier Edelstahl AISI 316
Hersteller |
|
Material: schwarzer Kunststoff Hersteller |
|
 |
Schlauchstopfen
für Schlauch Artikel E1610437/38
Stopfen aus weichem vorgelochtem PVC. Wird auf den Schlauch geschraubt und ermöglicht den exakt bemessenen Kabeldurchlass. |
Farbe: weiß Hersteller |
|
Farbe: schwarz Hersteller |
|
|
