Spinnakerbaum

Der einfache Weg zu Ihrem Spibaum.

1. Entscheiden Sie sich für Ihren Rohr. Zur Auswahl stehen insgesamt sechs Versionen
von 25 bis 70 mm Durchmesser.

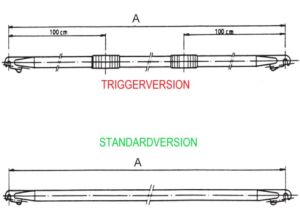

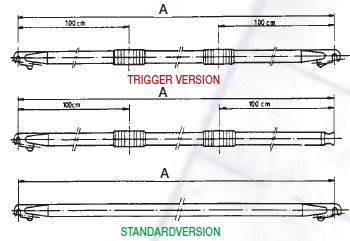

2. Wählen Sie Ihre Ausführung:
– Die STANDARDVERSION besteht aus dem gewünschten Rohr mit fertig montierten Endbeschlägen nach Ihrer Längenvorgabe.
– Die TRIGGER VERSION lässt ein Öffnen der Spi-Endbeschläge durch Verschieben einer weiter innenliegenden Hülse zu. Beide Verriegelungsbolzen sind mit einem Innen verlaufenden Drahtseil verbunden, welches in jeder Schiebehülse zusätzlich fixiert ist. So können Sie durch Verschieben der Schiebehülse nach Links oder Rechts den jeweiligen Spibeschlag bequem Öffnen.
Und das fertig zusammengebaut nach Ihren Vorgaben.

3. Bestimmen Sie das „A-Maß“.

A = von Bolzenlochmitte bis Bolzenlochmitte.
Bitte geben Sie bei Bestellung das gewünschte A-Maß an.

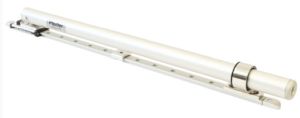

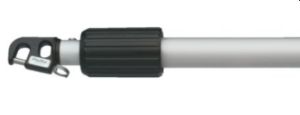

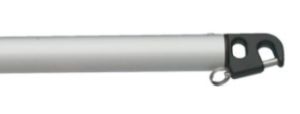

Spinnakerbaum - Teleskopisch

Geeignet als Ausbaumer für Genua, Booster, Blister, etc. (nicht für Spinnaker).
Arretierung alle 25cm.
Griffmutterarretierung.
aus hochfestem Alurohr, silbern eloxiert
mit geschmiedeten Endbeschlägen

Rohr Ø 30/25mm
für Boote bis 6,5m

Spinnakerbaum - Teleskopisch

Geeignet als Ausbaumer für Genua, Booster, Blister, etc. (nicht für Spinnaker).
Arretierung alle 25cm.
Arretierung durch Federbolzen.
aus hochfestem Alurohr, silbern eloxiert
mit geschmiedeten Endbeschlägen

Seldén Spinnakerbaum aus Aluminium und Carbon für Regatta und Fahrtensegler

Mit leichten Endbeschlägen in der Materialkombination glasfaserverstärker Kunststoff und nicht rostendem Stahl.
Schutzleisten und Bügel für Toppnant/Niederholer sind im Lieferumfang enthalten. Nur zu verwenden mit passenden mastseitigen Beschlägen von Seldén.

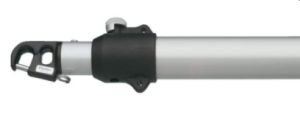

Seldén Teleskopbaum aus Aluminium

Geeignet zur Verwendung als Spinnakerbaum und Ausbaumer für die Genua.
Verstellung in drei Längen mit soliden Arretierungsknöpfen.

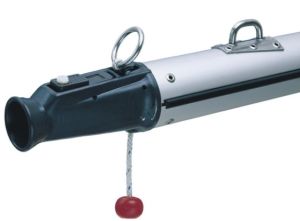

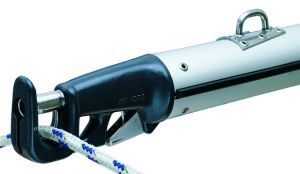

Seldén Spinnakerbaum für größere Yachten mit Aluminiumprofi, fertig montiert

Mit Aluminium-Endbeschlägen, Schutzleisten, eingebauter Zugleine zum Öffnen des Aussenbeschlages. Rückhol-Gummileine für Toppnant, Beschlag für Toppnant.

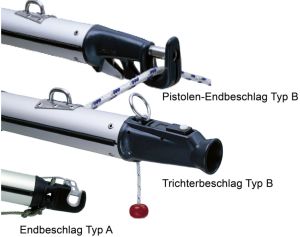

Typ A: Lieferung einschließlich Zugleine für Endbeschläge.
Typ B: Trichter-Innenbeschlag, eingebauter Zugleine zum Öffnen des Außenbeschlages. Rückhol-Gummileine für Toppnant, Beschlag für Toppnant.

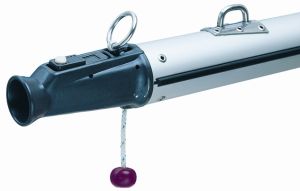

Seldén Racing Spinnakerbaum-Bausätze aus Carbon

Black is beautiful. Die Bäume müssen nicht extra lackiert werden, da die Außenlage des Carbon Profils mit UV-beständigem Material gewickelt wird. Sie sehen besonders gut mit den Kevlar Schutzrohren aus.
Superleichte Spinnakerbäume aus hochwertigem Carbon mit den neuen Endbeschlägen Typ A aus einer Materialkombination von Komposit-Kunststoff und nichtrostendem Stahl.

Typ A: Lieferung einschließlich Zugleine für Endbeschläge.
Typ B: Trichter-Innenbeschlag, eingebauter Zugleine zum Öffnen des Außenbeschlages. Rückhol-Gummileine für Toppnant, Beschlag für Toppnant.

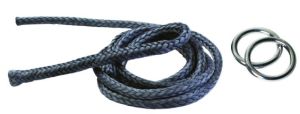

Seldén Hahnepot-Set für Spi-Baum

4mm Dyneema + 2x Edelstahl-Ringe (lose)

Seldén Kevlar Schutzrohr für Seldén Carbonbäume

Seldén Spibaum-Bausatz verjüngt

Spinnakerbäume in verjüngter Ausführung für Kielboote.
Bausatz mit Schutzleisten und Bügel für Toppnant.

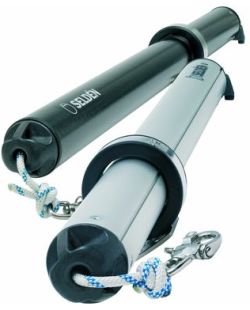

Seldén Gennakerbäume

Seldén Gennakerbäume aus Aluminium als Bausatz. Der äußere Beschlag ist montiert, für den inneren Beschlag werden die Nieten mitgeliefert, damit der Baum auf die passende Länge gekürzt werden kann.
Lieferung als Bausätze mit montiertem vorderen Beschlag, Arretierungsbeschlag unmontiert und zwei Decksaugen. Der Führungsring muss, je nach Befestigungsmöglichkeit, extra bestellt werden.
Eine Leine (nicht im Lieferumfang enthalten) für den Gennaker-Hals läuft durch den Gennakerbaum und kann auch sehr leicht komplett abgenommen und z.B. unter Deck verstaut werden.
Gennakerbausatz

Führungsring mit Decksbeschlag

Führungsringe für Seldén Gennakerbäume mit Decksbeschlag.

Führungsring zum Anschweißen

Führungsringe für Seldén Gennakerbäume zum Anschweißen.

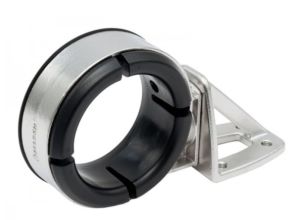

Montagebeschlag 90° mit Führungsring

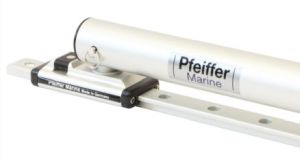

Set - Gennakersystem zur Nachrüstung

Pfeiffer Marine bietet ein komplettes, montagefertiges Gennakerset für Segelboote an. Dieses Set beinhaltet eine Genuaschiene, einen Schlitten mit Aufnahme für das Genakerrohr, ein Genakerrohr mit Trompetenausgang am Ende, einer runden Führungseinheit des Gennakerrohres sowie zwei Endstücken aus Aluminium. Das Genakerrohr hat eine seitliche Öffnung zur Einfädelung der Genakerleine (nicht im Lieferumfang enthalten). Bei Nichtgebrauch kann die Einheit Schlitten und Rohr ausgefädelt werden und beispielsweise in der Backskiste oder im Ankerkasten verstaut werden. Schlitten und Rohr sind durch einen Bolzen verbunden und lassen sich auch einfach trennen.Bei der kleineren Größe für Schiffe bis 7,50 Meter Länge sind dies die Schienengröße 25X4 mm (Länge ca. 80 cm), das Gennakerrohr (40mm Durchmesser) hat eine Rohrlänge von etwa 80 cm. Bei der zweiten Größe für Schiffe bis 10 Meter Länge sind dies die Schienengröße 32X6 mm (Länge ca. 100 cm), das Gennakerrohr hat einen Durchmesser von 60mm und eine Rohrlänge von etwa 100 cm. Das Schienensystem mit dem Schlitten und dem Führungsauge soll schiffsindividuell an Deck geschraubt werden (ggf. ist eine stabile Unterkonstruktion notwendig). Das ausfahrbare Gennakerrohr soll dabei über den Bugbeschlag ausfahrbar positioniert werden. Hierzu soll die Arretierung auf dem Schlitten gelöst werden und bei Erreichen der Idealposition im ausgefahrenen Zustand dieser wieder in einemder Rastlöcher arretiert werden. Im Lieferumfang nicht enthalten sind die Befestigungsschrauben und ggf. Dichtmaterial, dass schiffsindividuell ausgewählt werden muss. Ferner ist im Set nicht die Gennakerleine enthalten, die durch das Rohr geführt wird.

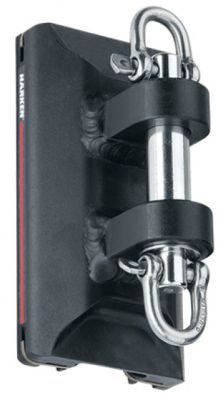

Harken Spinnakerbaum Wagen - Small Boat

Länge: 126 mm
Gewicht: 340 g
Max. Spinnaker Fläche: 85 m²
Max. Arbeitslast: 510 kp
Passende Schiene: HK2720 (22mm Low-Beam Travellerschienen)
End-Beschlag: Kolben

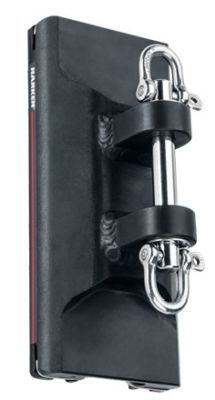

Harken Spibaum Schlitten für Forespare Zapfen - Midrange

Max. Spinnaker Fläche: 140 m²
Länge: 132 mm
Gewicht: 635 g
Bolzen Durchmesser: 12,7 mm
Freies Innenmaß (A): 25 mm
Bolzenabstand zur Basis (B):51 mm
Max. Arbeitslast: 1043 kp
Passende Schiene: HKR27 (27mm Low-Beam Travellerschiene)

Harken Spibaum Schlitten für Bell End Zapfen - Midrange

Max. Spinnaker Fläche: 140 m²
Länge: 132 mm
Gewicht: 658 g
Bolzen Durchmesser: 12 mm
Freies Innenmaß (A): 38 mm
Max. Arbeitslast: 1043 kp
Passende Schiene: HKR27 (27mm Low-Beam Travellerschiene)

Harken Spibaum Schlitten für Sparcraft Zapfen - Midrange

Max. Spinnaker Fläche: 140 m²
Länge: 132 mm
Gewicht: 680 g
Bolzen Durchmesser: 16 mm
Freies Innenmaß (A): 30 mm
Bolzenabstand zur Basis (B):54 mm
Max. Arbeitslast: 1043 kp
Passende Schiene: HKR27 (27mm Low-Beam Travellerschiene)

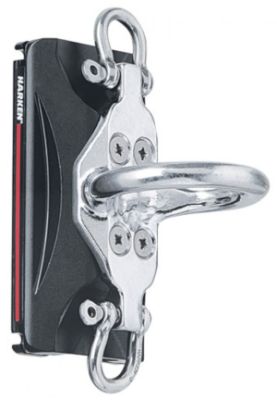

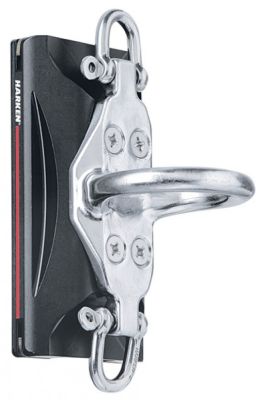

Harken Spinnakerbaum Wagen mit Ringbeschlag - Midrange

Länge: 151 mm
Gewicht: 658 g
Max. Spinnaker Fläche: 125 m²
Max. Arbeitslast: 953 kp
Passende Schiene: HKR27 (27mm Low-Beam Travellerschiene)
End-Beschlag: Kolben

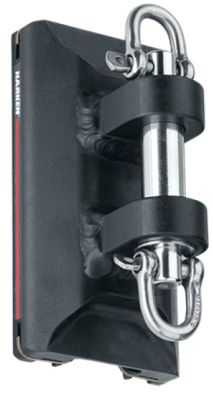

Harken Spibaum Schlitten für Bell End Zapfen - Big Boat

Max. Spinnaker Fläche: 186 m²
Länge: 184 mm
Gewicht: 1315 g
Bolzen Durchmesser: 12 mm
Freies Innenmaß (A): 38 mm
Max. Arbeitslast: 1837 kp
Passende Schiene: HKR32 (32mm Low-Beam Travellerschiene)

Harken Spibaum Schlitten für Sparcraft Zapfen - Big Boat

Max. Spinnaker Fläche: 186 m²
Länge: 184 mm
Gewicht: 1338 g
Bolzen Durchmesser: 16 mm
Freies Innenmaß (A): 30 mm
Max. Arbeitslast: 1837 kp
Passende Schiene: HKR32 (32mm Low-Beam Travellerschiene)

Harken Spibaum Schlitten für Sparcraft Zapfen - Big Boat

Max. Spinnaker Fläche: 186 m²
Länge: 184 mm
Gewicht: 1293 g
Bolzen Durchmesser: 12,7 mm
Freies Innenmaß (A): 25 mm
Max. Arbeitslast: 1837 kp
Passende Schiene: HKR32 (32mm Low-Beam Travellerschiene)

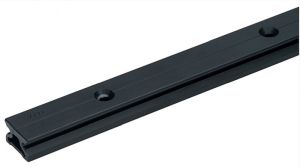

22mm Low-Beam Travellerschienen

Die niedrige 22 mm Travellerschiene passt zu allen Harken 22 mm Schlitten. Die Löcher für die Montage sind vorgebohrt und eloxiert.

22 mm Traveller kommen auf Small Boats  und leichten Midrange Schiffen zum Einsatz.

Lochraster: 100 mm
Schrauben Ø: 5 mm

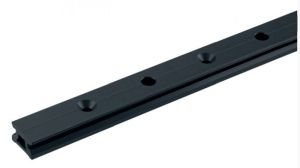

27mm Low-Beam Travellerschiene

Die niedrige 27 mm Travellerschiene passt zu allen Harken Midrange Schlitten. Die Löcher für die Montage sind vorgebohrt und eloxiert.
27 mm Traveller kommen auf Midrange Schiffen zum Einsatz.

Lochraster: 100 mm
Schrauben Ø: 8 mm

Anschlag/Kappe: HK1522 / HKE2700 / HK1621
Verbinder/Konsolen: HK1619

32mm Low-Beam Travellerschiene

Die niedrige 32  mm Travellerschiene passt zu allen Harken Midrange Schlitten. Die Löcher für die Montage sind vorgebohrt und eloxiert.
32 mm Traveller kommen auf Midrange Schiffen zum Einsatz.

Lochraster: 100 mm
Schrauben Ø: 10 mm

Anschlag/Kappe: HK548 / HKE3200 / HK3157
Verbinder/Konsolen: HK3153

Ronstan Genuaschlitten T25 Spirutscher

Für kleine Kielyachten und Sportboote bis ca. 8m
Integrierter Stopper-Hebel und Hundsfott
Extrem leicht, kompakt und äußerst stabil
Passend zu den Serien 40 und 55 Orbit

RC72544
SWL 400kg
BL 800kg

Ronstan Orbit T-Schiene RC7251-0.5

Schiene Racing 0,5m
Racing - Lochabstand 25mm

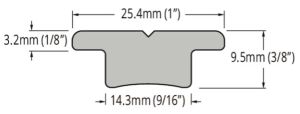

25mm T-Schiene

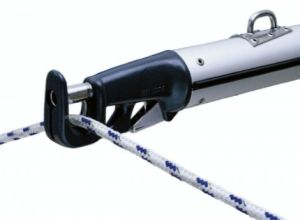

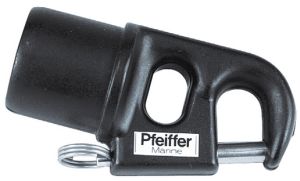

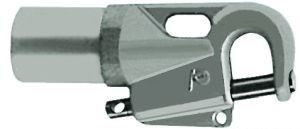

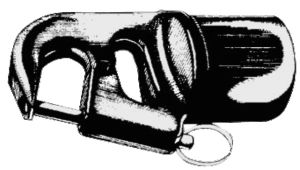

Spi-Endbeschlag

Spinnakerbaumbeschlag
Geschmiedeter Körper aus verchromter Bronze
Pin aus Edelstahl

Für Spinnakerbaum

Spinnakerbaumbeschlag

Aluminium geschmiedet
schwarz eloxiert

Spinnakerbaumbeschlag

Aluminium geschmiedet
schwarz eloxiert
Für Rohr 50 x 2,5 mm
Rohr-Ø innen: 45 mm
Rohr-Ø außen: 50mm

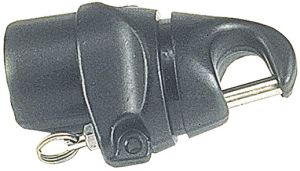

Spinnakerbaumbeschlag

Aluminium geschmiedet
schwarz eloxiert

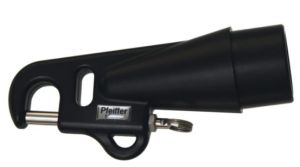

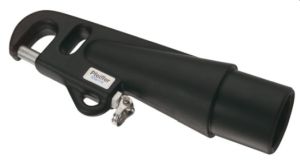

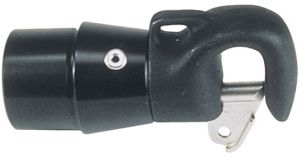

Spinnakerbaumbeschlag

Aluminium gegossen
schwarz eloxiert
Mit automatischem Öffner
Für Rohr 50 x 2,5 mm
Rohr-Ø innen: 45 mm
Rohr-Ø außen: 50mm

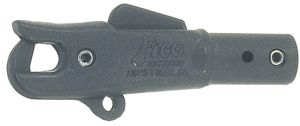

Spinnakerbaumbeschlag

Endstück für Ausbaumer
Aluminium gegossen
schwarz eloxiert
mit automatischem Öffner
Für Rohr 50 x 2,5 mm
Rohr-Ø innen: 45 mm
Rohr-Ø außen: 50mm

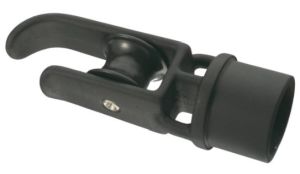

Spinnakerbaumbeschlag

Kompakt und sehr praktisch. Aus eloxiertem Aluminium. Farbe: schwarz

Spinnakerbaumbeschlag

aus Eloxal mit Federkolben aus rostfreiem Stahl

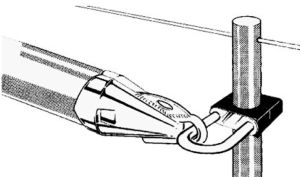

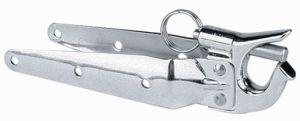

Spinnakerbaumhalter

Aus Edelstahl mit Konnektor zur Befestigung an den Relingstützen, Rohr-Ø 25 mm.

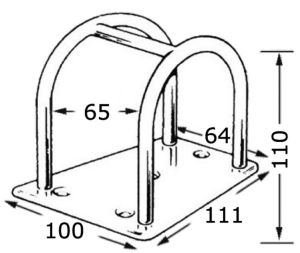

Original englischer Spinnakerbaumhalter

aus poliertem, rostfreien Stahl AISI 316
Wenig Gewicht und außerdem funktionell
Für Spinnakerbaumkopf
Höhe 110 mm

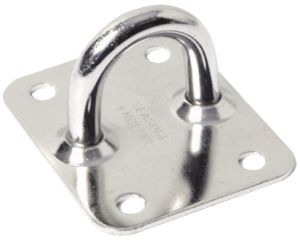

Auge mit gerader Befestigungsplatte

Auge aus Edelstahl, mit gerader Befestigungsplatte.
Plattengröße 50 x 40 mm
Materialstärke Ring 6 mm
Bohrungen 5 mm

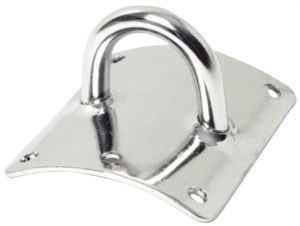

Auge "Sea Sure" zur Befestigung an Masten

"Sea Sure" Auge aus Edelstahl, zur Befestigung an Masten oder Großsegelbaum.
Ausladung 100 mm
Materialstärke Ring 8 mm
Bohrungen 5 mm
Plattengröße 63 x 75 mm

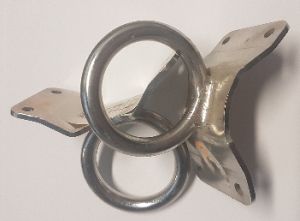

Extra verstärkter Spibaum-Ring

RF 30

Edelstahl AISI 316 / A4
Mast-Ø: 60mm
Ring-Ø: 30mm

RF 602

Edelstahl AISI 316 / A4
Mast-Ø: 60mm
Ring-Ø: 35mm

Platte

aus rostfreiem Stahl
zur Befestigung des Spinnakerbaumes mit der Bestellnr. E6013770

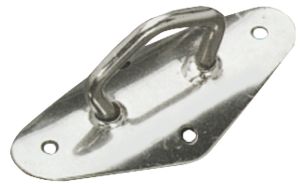

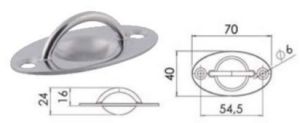

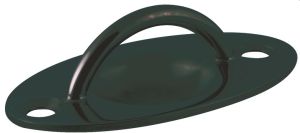

Augplatte

aus rostfreiem Stahl

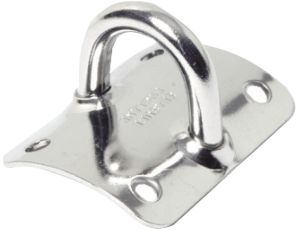

Augplatte zur Mastbefestigung

aus rostfreiem Stahl
Mast-Ø 55/60 mm
Ring-Ø 6 mm
Bohrloch-Ø 5 mm

Augplatte zur Mastbefestigung

aus rostfreiem Stahl
Mast-Ø 70 mm
Ring-Ø 6 mm
Bohrloch-Ø 5 mm

Ringhalterung

Die teilweiße versenkte Ringhalterung ermöglicht das einfache Durchziehen der Leine.

RF 701

Schlitten 32 mm mit Auge
Für Schiene M67506706

RF 92

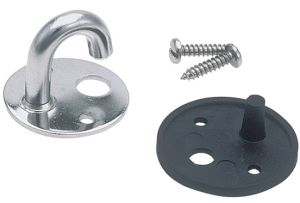

Spinnakerschotleithaken mit Aufbauset

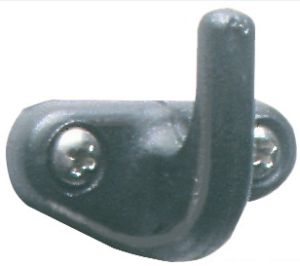

Haken für Spinnakerschot

Haken aus schwarzem Nylon.

Haken für Spinnakerschotführung

aus schwarzem Nylon
