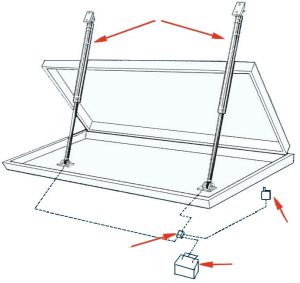

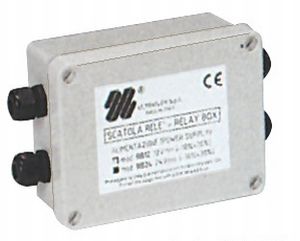

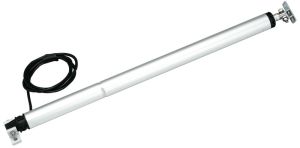

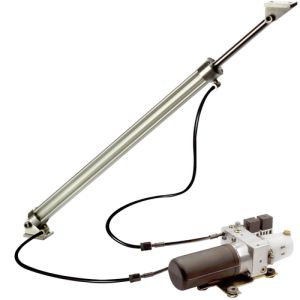

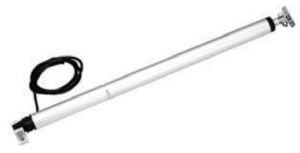

Schaniere und Schlösser → Lukenaufzüge, Lukenheber elektrisch

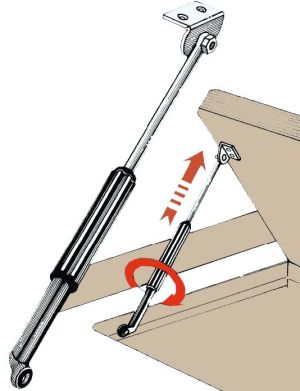

Lukenhalter, manuell oder als Gasdruckfedern halten Ihre Luken zuverläßig offen, somit wird das Arbeiten an Bord vereinfacht.

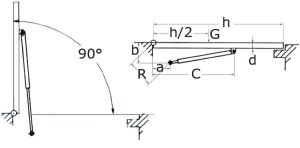

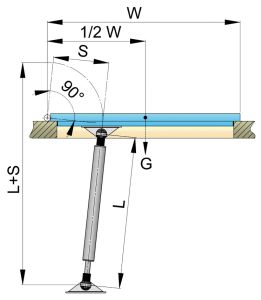

Für die Wahl der Feder ist das Schwerkraftmoment VR anhand folgender Formel zu berechnen:

VR = G x h/2 R, wobei G das Gewicht der Luke in kg ist, h/2 ist die Tiefe der Luke in cm geteilt durch 2 und R ist die Distanz in cm, der kürzeste Weg von der Befestigung der Luke bis zum Rotationszentrum.

Bild Beschreibung Artikelnr. Preis in Euro


Aussteller für Luken oder Fenster

Verstellbar von 205 bis 305 mm
Sehr widerstansfähig

Bei dem hier angebotenen Artikel handelt es sich um einen Restposten - der Artikel ist nur noch 2 x vorhanden!

Lukenhalter

Bild Beschreibung Artikelnr. Preis in Euro

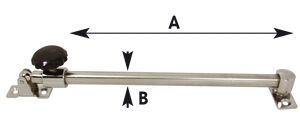

Lukenhalter Niro

Mit Feder
Luke bleibt in jeder gewünschten Position geöffnet
A: ca. 260mm
B: ca. 15mm

Lukenhalter Niro

teleskopisch
A max.: ca. 430mm
A min.: ca. 300mm
B: ca. 13mm



Aussteller für Luken oder Fenster

Sehr stabiles Modell
Aus verchromtem Messing
verstellbar: 320 mm bis 500 mm

Aussteller für Luken oder Fenster

Sehr stabiles Modell
Aus verchromtem Messing
verstellbar: 360 mm bis 640 mm

Lukenaufsteller

Material: Messing verchromt
Verstellbar von 30 bis 51cm
Lieferung im 2-er Set
Achtung: Preis gilt pro Stück


Aussteller für Luken oder Fenster

Verstellbar von 205 bis 305 mm
Sehr widerstansfähig



Aussteller mit Feder für Luken und Fenster

Aus poliertem, rostfreiem Edelstahl
Für große Gewichte geeignet
Komplett mit zwei Befestigungsplatten (47x47 mm)
Gesamtlänge: 350 mm
Feder: ca. 22 mm

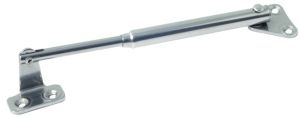

Minigas Feder

Für kleine Luken, Motorhauben oder Küchenmöbel
Länge offen: 144 mm
Lauf: 38 mm
Stoß: 5 kg





Aussteller für Luken und Fenster

Gehäuse: Nylon
Teleskopstab: hochglanzpolierter, rostfreier Stahl
Ausziehbar:
von 250 bis 425 mm

Aussteller für Luken und Fenster

Gehäuse: Nylon
Teleskopstab: hochglanzpolierter, rostfreier Stahl
Ausziehbar:
von 300 bis 525 mm

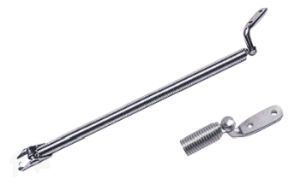

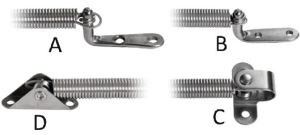

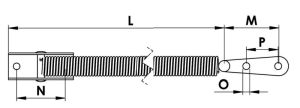

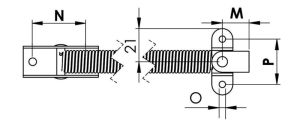

Federklapphalter aus rostfreiem Stahl

Komplett mit Gabelplatte und Haken in "L"- Form zur Befestigung
(A)
Länge: 220 mm
Feder-Ø 10,6 mm
L: 235 mm M: 40 mm N: 30 mm O: 4,2 mm P: 18 mm

Federklapphalter aus rostfreiem Stahl

Komplett mit Gabelplatte und Haken in "L"- Form zur Befestigung
(A)
Länge: 470 mm
Feder-Ø 10,6 mm
L: 425 mm M: 40 mm N: 30 mm O: 4,2 mm P: 18 mm

Federklapphalter aus rostfreiem Stahl

Komplett mit Gabelplatte und Haken in "L"- Form zur Befestigung
(B)
Länge: 260 mm
Feder-Ø 14 mm
L: 275 mm M: 45 mm N: 35 mm O: 4,7 mm P: 23 mm

Federklapphalter aus rostfreiem Stahl

Komplett mit Gabelplatte und Haken in "L"- Form zur Befestigung
(C)
Länge: 220 mm
Feder-Ø 10,6 mm
L: 235 mm M: 17 mm N: 30 mm O: 4,2 mm P: 27 mm



Federklapphalter aus rostfreiem Stahl

Komplett mit Gabelplatte und Haken in "L"- Form zur Befestigung
(C)
Länge: 260 mm
Feder-Ø 14,2 mm
L: 275 mm M: 24 mm N: 36 mm O: 5,1 mm P: 42 mm



Aussteller/Teleskopstab für Fenster und Luken

Gehäuse aus Nylon
Teleskopstab aus Stahl
Ausziehbar von 220 bis 480 mm
Mit großer, griffiger Klemmschraube für leichte Bedienbarkeit
Wird mit den abgebildeten Halterungen kombiniert
Aussteller/Teleskopstab
(Halterungen sind nicht im Lieferumfang enthalten.
Passende Halterungen bitte separat bestellen)

Aussteller/Teleskopstab für Fenster und Luken

Gehäuse aus Nylon
Teleskopstab aus Stahl
Ausziehbar von 220 bis 480 mm
Mit großer, griffiger Klemmschraube für leichte Bedienbarkeit
Wird mit den abgebildeten Halterungen kombiniert

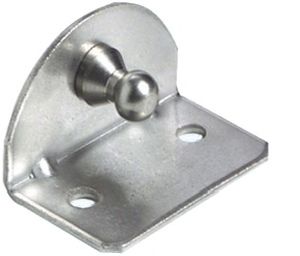

Passende Halterungen für Aussteller/Teleskopstab
Stift mit Gewinde 8mm
Ausführung: eben
LxB: ca. 60x50mm
(Halterungen sind nicht im Lieferumfang enthalten.
Passende Halterungen bitte separat bestellen)

Aussteller/Teleskopstab für Fenster und Luken

Gehäuse aus Nylon
Teleskopstab aus Stahl
Ausziehbar von 220 bis 480 mm
Mit großer, griffiger Klemmschraube für leichte Bedienbarkeit
Wird mit den abgebildeten Halterungen kombiniert
Passende Halterungen für Aussteller/Teleskopstab
Stift mit Gewinde 8mm
Ausführung: 90°
LxBxH: ca. 50x30x30mm
(Halterungen sind nicht im Lieferumfang enthalten.
Passende Halterungen bitte separat bestellen)

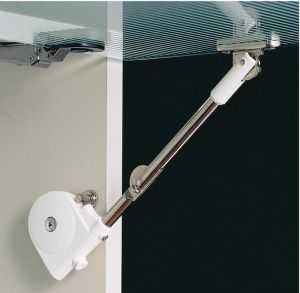

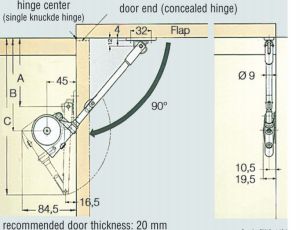

Soft Down Stay

Nach Anheben der Schranktür hält der Türaufsteller diese in Position. Beim Schließen verlangsamt der Türaufsteller die Bewegung bis zum vollständigen Schließen. Montageplättchen im Lieferumfang. Drehmomentberechnung mit einem Türaufsteller: Länge der Tür (cm) x 1/2 x Gewicht der Tür (kg) = 40 - 70 kg.cm
Farbe: weiß
Für Türen: Öffnung 90°

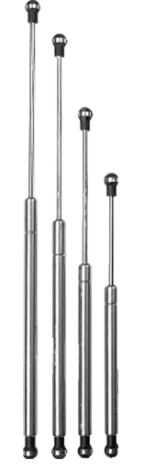

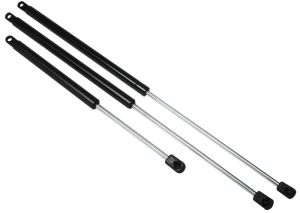

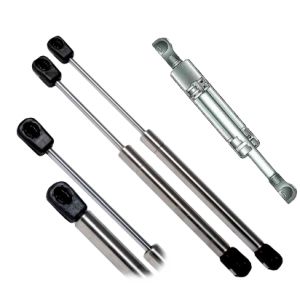

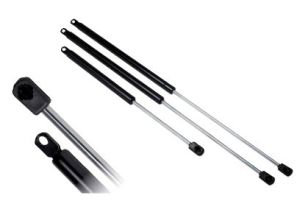

Gasdruckfedern

Bild Beschreibung Artikelnr. Preis in Euro

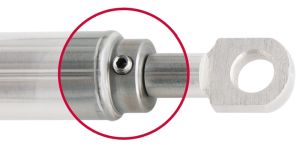

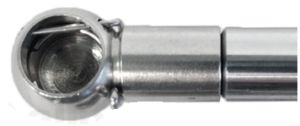

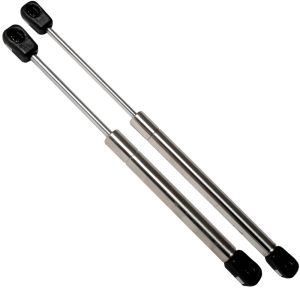

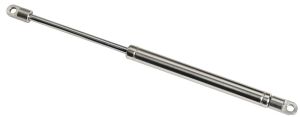

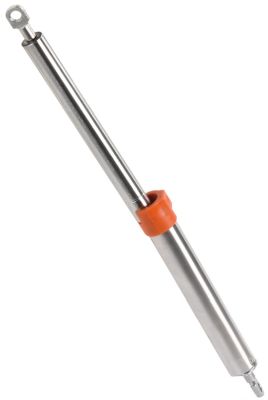

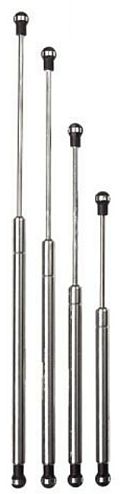

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Kupplungsknauf

Schubstange aus dichverchromtem Stahl und kunststoffbeschichtetem Zylinder. Seewasserbeständig
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 18 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Kupplungsknauf

Schubstange aus dichverchromtem Stahl und kunststoffbeschichtetem Zylinder. Seewasserbeständig
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 20 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Kupplungsknauf

Schubstange aus dichverchromtem Stahl und kunststoffbeschichtetem Zylinder. Seewasserbeständig
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 38 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Kupplungsknauf

Schubstange aus dichverchromtem Stahl und kunststoffbeschichtetem Zylinder. Seewasserbeständig
Länge offen: 600 mm
Hub: 225 mm
Hubkraft: 36 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

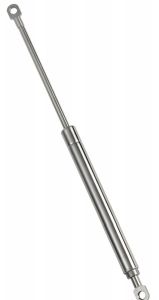

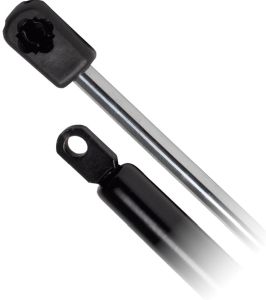

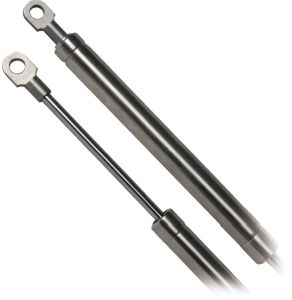

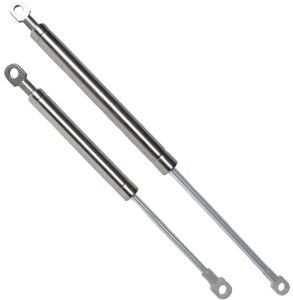

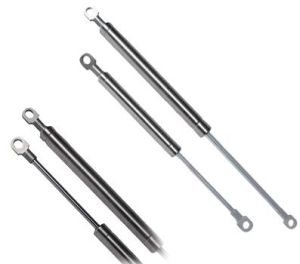

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 244 mm
Hub: 88 mm
Hubkraft: 5 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 244 mm
Hub: 88 mm
Hubkraft: 9 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 244 mm
Hub: 88 mm
Hubkraft: 18 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 11 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 18 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 25 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 365 mm
Hub: 140 mm
Hubkraft: 35 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 8 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 12 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 15 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 20 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 29 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 38 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 20 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 28 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 36 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 42 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 700 mm
Hub: 300 mm
Hubkraft: 25 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 700 mm
Hub: 300 mm
Hubkraft: 42 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 700 mm
Hub: 300 mm
Hubkraft: 55 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 850 mm
Hub: 360 mm
Hubkraft: 50 kg
Gehäuse Ø: 27 mm
Tauchrohr Ø: 10 mm

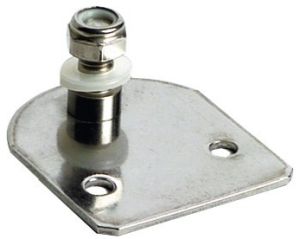

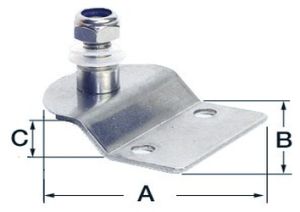

(Ausführung benötigt Verlängerungsplättchen E3801299/E3801303)

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.
Länge offen: 950 mm
Hub: 400 mm
Hubkraft: 70 kg
Gehäuse Ø: 27 mm
Tauchrohr Ø: 10 mm
(Ausführung benötigt Verlängerungsplättchen E3801299/E3801303)

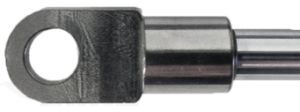

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 254 mm
Länge geschlossen: 178 mm
Verfahrweg: 76 mm
Hubkraft: 9 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm
Kugel Ø: 10 mm


Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 254 mm
Länge geschlossen: 178 mm
Verfahrweg: 76 mm
Hubkraft: 14 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 305 mm
Länge geschlossen: 216 mm
Verfahrweg: 89 mm
Hubkraft: 20 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 380 mm
Länge geschlossen: 240 mm
Verfahrweg: 140 mm
Hubkraft: 12 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

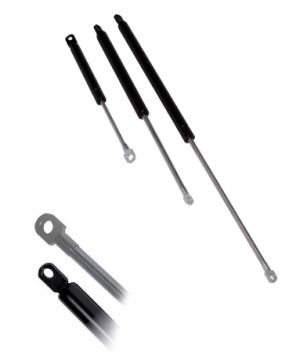

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 380 mm
Länge geschlossen: 241 mm
Verfahrweg: 140 mm
Hubkraft: 18 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 380 mm
Länge geschlossen: 241 mm
Verfahrweg: 140 mm
Hubkraft: 26 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 380 mm
Länge geschlossen: 241 mm
Verfahrweg: 140 mm
Hubkraft: 38 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 500 mm
Länge geschlossen: 295 mm
Verfahrweg: 205 mm
Hubkraft: 20 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 500 mm
Länge geschlossen: 295 mm
Verfahrweg: 205 mm
Hubkraft: 29 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 500 mm
Länge geschlossen: 295 mm
Verfahrweg: 205 mm
Hubkraft: 38 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 600 mm
Länge geschlossen: 345 mm
Verfahrweg: 255 mm
Hubkraft: 20 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 600 mm
Länge geschlossen: 345 mm
Verfahrweg: 255 mm
Hubkraft: 30 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 600 mm
Länge geschlossen: 345 mm
Verfahrweg: 255 mm
Hubkraft: 40 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 695 mm
Länge geschlossen: 386 mm
Verfahrweg: 299 mm
Hubkraft: 30 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 695 mm
Länge geschlossen: 386 mm
Verfahrweg: 299 mm
Hubkraft: 45 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm
Kugel Ø: 10 mm

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal
Länge offen: 922 mm
Länge geschlossen: 536 mm
Verfahrweg: 386 mm
Hubkraft: 60 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm
Kugel Ø: 10 mm




















Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 250
Hub mm: 90
Hubkraft kg: 5
Geh. mm: 15
Ø Tauchrohr mm: 6

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 250
Hub mm: 90
Hubkraft kg: 10
Geh. mm: 15
Ø Tauchrohr mm: 6

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 250
Hub mm: 90
Hubkraft kg: 18
Geh. mm: 15
Ø Tauchrohr mm: 6

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 250
Hub mm: 90
Hubkraft kg: 30
Geh. mm: 15
Ø Tauchrohr mm: 6

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 12
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 18
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 24
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 30
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 432
Hub mm: 170
Hubkraft kg: 15
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 432
Hub mm: 170
Hubkraft kg: 25
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 432
Hub mm: 170
Hubkraft kg: 35
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 432
Hub mm: 170
Hubkraft kg: 45
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 14
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 20
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 30
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 40
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 50
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 600
Hub mm: 255
Hubkraft kg: 20
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 600
Hub mm: 255
Hubkraft kg: 30
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 600
Hub mm: 255
Hubkraft kg: 40
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 600
Hub mm: 255
Hubkraft kg: 50
Geh. mm: 18
Ø Tauchrohr mm: 8

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 25
Geh. mm: 22
Ø Tauchrohr mm: 10

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 35
Geh. mm: 22
Ø Tauchrohr mm: 10

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 45
Geh. mm: 22
Ø Tauchrohr mm: 10

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 55
Geh. mm: 22
Ø Tauchrohr mm: 10

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 900
Hub mm: 380
Hubkraft kg: 45
Geh. mm: 22
Ø Tauchrohr mm: 10

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring
Länge offen mm: 900
Hub mm: 380
Hubkraft kg: 60
Geh. mm: 22
Ø Tauchrohr mm: 10









Glasdruckfeder Alrose

Mit Abschlussösen aus Edelstahl, Lochdurchmesser 8mm. Passend zu unseren Plättchen. Mit Lüftungs-/Ladeventil zur Änderung der Spannung.
Länge offen: 250 mm
Hub: 90 mm
Hubkraft: von 9 bis 30 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

Glasdruckfeder Alrose

Mit Abschlussösen aus Edelstahl, Lochdurchmesser 8mm. Passend zu unseren Plättchen. Mit Lüftungs-/Ladeventil zur Änderung der Spannung.
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: von 10 bis 40 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

Glasdruckfeder Alrose

Mit Abschlussösen aus Edelstahl, Lochdurchmesser 8mm. Passend zu unseren Plättchen. Mit Lüftungs-/Ladeventil zur Änderung der Spannung.
Länge offen: 500 mm
Hub: 200 mm
Hubkraft: von 10 bis 50 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

Glasdruckfeder Alrose

Mit Abschlussösen aus Edelstahl, Lochdurchmesser 8mm. Passend zu unseren Plättchen. Mit Lüftungs-/Ladeventil zur Änderung der Spannung.
Länge offen: 600 mm
Hub: 225 mm
Hubkraft: von 10 bis 50 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

Glasdruckfeder Alrose

Mit Abschlussösen aus Edelstahl, Lochdurchmesser 8mm. Passend zu unseren Plättchen. Mit Lüftungs-/Ladeventil zur Änderung der Spannung.
Länge offen: 730 mm
Hub: 315 mm
Hubkraft: von 20 bis 70 kg
Gehäuse Ø: 23 mm
Tauchrohr Ø: 10 mm

Glasdruckfeder Alrose

Mit Abschlussösen aus Edelstahl, Lochdurchmesser 8mm. Passend zu unseren Plättchen. Mit Lüftungs-/Ladeventil zur Änderung der Spannung.
Länge offen: 950 mm
Hub: 400 mm
Hubkraft: von 20 bis 150 kg
Gehäuse Ø: 28mm
Tauchrohr Ø: 14 mm

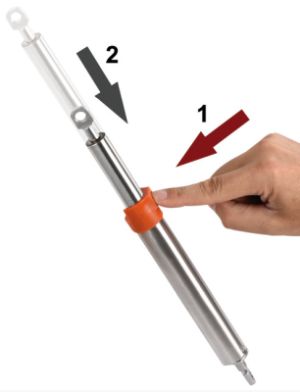

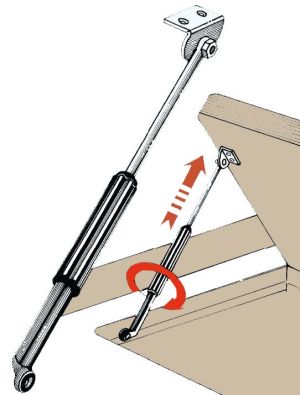

Gasdruckfeder aus Edelstahl, mit 2 Ösen, einstellbar

Mit Ablassventil mit dem der Benutzer von einer hohen Standartladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann.
Mit Ösenanschluss aus Edelstahl
Länge offen: 272 mm
Hub: 81 mm
Hubkraft: 40 kg
Ø: 15 mm
Ø Tauchrohr: 6 mm

Gasdruckfeder aus Edelstahl, mit 2 Ösen, einstellbar

Mit Ablassventil mit dem der Benutzer von einer hohen Standartladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann.
Mit Ösenanschluss aus Edelstahl
Länge offen: 377 mm
Hub: 132 mm
Hubkraft: 70 kg
Ø: 18 mm
Ø Tauchrohr: 8 mm

Gasdruckfeder aus Edelstahl, mit 2 Ösen, einstellbar

Mit Ablassventil mit dem der Benutzer von einer hohen Standartladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann.
Mit Ösenanschluss aus Edelstahl
Länge offen: 522 mm
Hub: 205 mm
Hubkraft: 70 kg
Ø: 18 mm
Ø Tauchrohr: 8 mm

Gasdruckfeder aus Edelstahl, mit 2 Ösen, einstellbar

Mit Ablassventil mit dem der Benutzer von einer hohen Standartladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann.
Mit Ösenanschluss aus Edelstahl
Länge offen: 622 mm
Hub: 255 mm
Hubkraft: 70 kg
Ø: 18 mm
Ø Tauchrohr: 8 mm

Gasdruckfeder aus Edelstahl, mit 2 Ösen, einstellbar

Mit Ablassventil mit dem der Benutzer von einer hohen Standartladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann.
Mit Ösenanschluss aus Edelstahl
Länge offen: 752 mm
Hub: 315 mm
Hubkraft: 120 kg
Ø: 23 mm
Ø Tauchrohr: 10 mm

Gasdruckfeder aus Edelstahl, mit 2 Ösen, einstellbar

Mit Ablassventil mit dem der Benutzer von einer hohen Standartladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann.
Mit Ösenanschluss aus Edelstahl
Länge offen: 972 mm
Hub: 415 mm
Hubkraft: 160 kg
Ø: 28 mm
Ø Tauchrohr: 14 mm

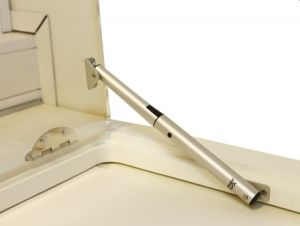

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: einfach, Hub mm: 300, Kraft kg: 120
Länge (geschlossen): 677, Volt: 12, Verbrauch: 10 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: einfach, Hub mm: 300, Kraft kg: 120
Länge (geschlossen): 677, Volt: 24, Verbrauch: 5 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: einfach, Hub mm: 450, Kraft kg: 120
Länge (geschlossen): 827, Volt: 12, Verbrauch: 10 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: einfach, Hub mm: 600, Kraft kg: 120
Länge (geschlossen): 977, Volt: 12, Verbrauch: 10 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: einfach, Hub mm: 450, Kraft kg: 120
Länge (geschlossen): 827, Volt: 24, Verbrauch: 5 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: einfach, Hub mm: 600, Kraft kg: 120
Länge (geschlossen): 977, Volt: 24, Verbrauch: 5 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: doppelt, Hub mm: 450, Kraft kg: 240
Länge (geschlossen): 827, Volt: 12, Verbrauch: 20 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: doppelt, Hub mm: 600, Kraft kg: 240
Länge (geschlossen): 977, Volt: 12, Verbrauch: 20 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: doppelt, Hub mm: 450, Kraft kg: 240
Länge (geschlossen): 827, Volt: 24, Verbrauch: 10 A

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke
Typ: doppelt, Hub mm: 600, Kraft kg: 240
Länge (geschlossen): 977, Volt: 24, Verbrauch: 10 A

Schaltrelais für Lukenheber

Für den Notbetrieb
Automatische Synchronisation
12 Volt

Schaltrelais für Lukenheber

Für den Notbetrieb
Automatische Synchronisation
24 Volt

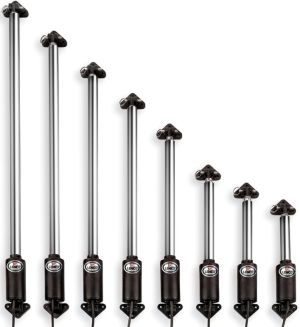

Elektrischer Lukenheber Model "Ulysses"

Typ: Einfach Stärke Ø mm 34, Max.kg.65
Verbrauch 2 A bei 12 Volt
Hebezeit 4 mm/ Sek. a 12 Volt
Aus eloxiertem Aluminium und Edelstahl
Hub mm: 180
Kraft kg. 65
Länge:( geschlossen): 486 mm
Volt 12

Elektrischer Lukenheber Model "Ulysses"

Typ: Einfach Stärke Ø mm 34, Max.kg.65
Verbrauch 2 A bei 12 Volt
Hebezeit 6 mm/Sek. bei 24 Volt
Aus eloxiertem Aluminium und Edelstahl
Hub mm: 180
Kraft kg. 65
Länge:( geschlossen): 486 mm
Volt 24

Elektrischer Lukenheber Model "Ulysses"

Typ: Einfach Stärke Ø mm 34, Max.kg.65
Verbrauch 2 A bei 12 Volt
Hebezeit 4 mm/ Sek.
Aus eloxiertem Aluminium und Edelstahl
Hub mm: 300
Kraft kg. 65
Länge:( geschlossen): 608 mm
Volt 12


Elektrischer Lukenheber Model "Ulysses"

Typ: Einfach Stärke Ø mm 34, Max.kg.65
Verbrauch 2 A bei 12 Volt
Hebezeit 6 mm/Sek. bei 24 Volt
Aus eloxiertem Aluminium und Edelstahl
Hub mm: 300
Kraft kg.65
Länge:( geschlossen): 608 mm
Volt 24

Allpa Gasdruckfedern

Bild Beschreibung Artikelnr. Preis in Euro

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 170 - 250mm
Hubkraft: 18kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 170 - 250mm
Hubkraft: 18kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 290 - 500mm
Hubkraft: 20kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 290 - 500mm
Hubkraft: 20kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 225 - 355mm
Hubkraft: 25kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 225 - 355mm
Hubkraft: 25kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 350 - 600mm
Hubkraft: 30kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 350 - 600mm
Hubkraft: 30kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 320 - 550mm
Hubkraft: 35kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 320 - 550mm
Hubkraft: 35kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 290 - 500mm
Hubkraft: 40kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 290 - 500mm
Hubkraft: 40kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 350 - 600mm
Hubkraft: 50kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 350 - 600mm
Hubkraft: 50kg

NIRO 316 Gasfeder mit Befestigungsauge

Länge: 320 - 550mm
Hubkraft: 64kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

NIRO 316 Gasfeder mit Kugelgelenk

Länge: 320 - 550mm
Hubkraft: 64kg
Ø-Zylinder: 18mm
Ø-Stange: 8mm

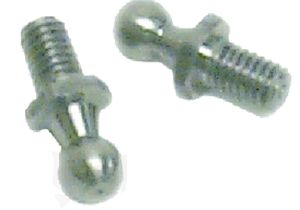

Kugelgelenk

Niro
10mm Kugelgelenk mit Gewinde
2 Stück

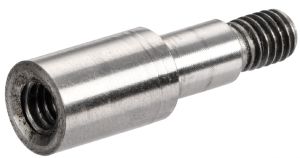

Connector

10mm
Niro 316 M8 für Gasfeder
2 Stück

Befestigungsauge

M8 für Gasfeder
2 Stück



Vetus Gasdruckfedern

Bild Beschreibung Artikelnr. Preis in Euro






Gasfedersysteme Vetus

Gasfedersysteme wurden speziell für den maritimen Gebrauch entworfen. Alle essentiellen Teile sind aus Edelstahl oder aus Kunststoff gefertigt. Eine spezielle Versiegelung sorgt dafür dass kein Gas entweichen kann, was eine lange Lebensdauer garantiert. Bei der Montage muss die Kolbenstange immer nach unten weisen. Gasdruckzylinder ermöglichen das einfache Heben und Arretieren im geöffneten Zustand von schweren Motorraumluken, Backskistendeckeln usw. Die Gasfedersysteme werden komplett mit Befestigungsmaterialien geliefert.
Um das maximal zulässige Gewicht von z.B. einer Luke berechnen zu können, sind die untenstehenden Daten zu beachten:
W = Breite des zu hebenden Objektes in mm
G = Gewicht des zu hebenden Objektes in N
S = Federweg in mm
F = Kraft des Gasdruckfeders in N
Die Berechnung geschieht folgendermaßen:
F = ½ W x G / S
Beispiel:
Eine Luke hat ein Gewicht von 11,2 kg (110 N) und ist 600 mm breit. Mit einer einzelnen Gasdruckfeder vom Typ GASSP44 kann eine Luke mit einem Gewicht (G) von 96 N gehoben werden: (½ x 600 x G / 160 = 180 G = 96 N).
Selbst müssen Sie in dem Falle noch eine Kraft von
110 - 96 = 14 N (1,4 kg ) beitragen. Mit 2 Gasdruckfedern vom
Typ GASSP38 hebt sich eine Luke mit einem Gewicht (G) von
126 N: (½ x 600 x G / 140 = 2 x 140 G = 126 N )
In diesem Falle muß die Luke mit einer Kraft von 126 – 110 = 16 N (1,6 kg) zurückgehalten werden.
Gasdruckfeder, Edelstahl AISI 316, 305 - 510 mm inkl. Anschlüsse
Kraft in N: 270Gasdruckfeder, Edelstahl AISI 316
180 - 254 mm inkl. Anschlüsse
Kraft in N: 180

Gasfedersysteme Vetus

Gasfedersysteme wurden speziell für den maritimen Gebrauch entworfen. Alle essentiellen Teile sind aus Edelstahl oder aus Kunststoff gefertigt. Eine spezielle Versiegelung sorgt dafür dass kein Gas entweichen kann, was eine lange Lebensdauer garantiert. Bei der Montage muss die Kolbenstange immer nach unten weisen. Gasdruckzylinder ermöglichen das einfache Heben und Arretieren im geöffneten Zustand von schweren Motorraumluken, Backskistendeckeln usw. Die Gasfedersysteme werden komplett mit Befestigungsmaterialien geliefert.
Um das maximal zulässige Gewicht von z.B. einer Luke berechnen zu können, sind die untenstehenden Daten zu beachten:
W = Breite des zu hebenden Objektes in mm
G = Gewicht des zu hebenden Objektes in N
S = Federweg in mm
F = Kraft des Gasdruckfeders in N
Die Berechnung geschieht folgendermaßen:
F = ½ W x G / S
Beispiel:
Eine Luke hat ein Gewicht von 11,2 kg (110 N) und ist 600 mm breit. Mit einer einzelnen Gasdruckfeder vom Typ GASSP44 kann eine Luke mit einem Gewicht (G) von 96 N gehoben werden: (½ x 600 x G / 160 = 180 G = 96 N).
Selbst müssen Sie in dem Falle noch eine Kraft von
110 - 96 = 14 N (1,4 kg ) beitragen. Mit 2 Gasdruckfedern vom
Typ GASSP38 hebt sich eine Luke mit einem Gewicht (G) von
126 N: (½ x 600 x G / 140 = 2 x 140 G = 126 N )
In diesem Falle muß die Luke mit einer Kraft von 126 – 110 = 16 N (1,6 kg) zurückgehalten werden.
Gasdruckfeder, Edelstahl AISI 316, 305 - 510 mm inkl. Anschlüsse
Kraft in N: 270
Gasdruckfeder, Edelstahl AISI 316,
220 - 305 mm inkl. Anschlüsse
Kraft in N: 135

Gasfedersysteme Vetus

Gasfedersysteme wurden speziell für den maritimen Gebrauch entworfen. Alle essentiellen Teile sind aus Edelstahl oder aus Kunststoff gefertigt. Eine spezielle Versiegelung sorgt dafür dass kein Gas entweichen kann, was eine lange Lebensdauer garantiert. Bei der Montage muss die Kolbenstange immer nach unten weisen. Gasdruckzylinder ermöglichen das einfache Heben und Arretieren im geöffneten Zustand von schweren Motorraumluken, Backskistendeckeln usw. Die Gasfedersysteme werden komplett mit Befestigungsmaterialien geliefert.
Um das maximal zulässige Gewicht von z.B. einer Luke berechnen zu können, sind die untenstehenden Daten zu beachten:
W = Breite des zu hebenden Objektes in mm
G = Gewicht des zu hebenden Objektes in N
S = Federweg in mm
F = Kraft des Gasdruckfeders in N
Die Berechnung geschieht folgendermaßen:
F = ½ W x G / S
Beispiel:
Eine Luke hat ein Gewicht von 11,2 kg (110 N) und ist 600 mm breit. Mit einer einzelnen Gasdruckfeder vom Typ GASSP44 kann eine Luke mit einem Gewicht (G) von 96 N gehoben werden: (½ x 600 x G / 160 = 180 G = 96 N).
Selbst müssen Sie in dem Falle noch eine Kraft von
110 - 96 = 14 N (1,4 kg ) beitragen. Mit 2 Gasdruckfedern vom
Typ GASSP38 hebt sich eine Luke mit einem Gewicht (G) von
126 N: (½ x 600 x G / 140 = 2 x 140 G = 126 N )
In diesem Falle muß die Luke mit einer Kraft von 126 – 110 = 16 N (1,6 kg) zurückgehalten werden.
Gasdruckfeder, Edelstahl AISI 316, 305 - 510 mm inkl. Anschlüsse
Kraft in N: 270
Gasdruckfeder, Edelstahl AISI 316
240 - 380 mm inkl. Anschlüsse
Kraft in N: 135

Gasfedersysteme Vetus

Gasfedersysteme wurden speziell für den maritimen Gebrauch entworfen. Alle essentiellen Teile sind aus Edelstahl oder aus Kunststoff gefertigt. Eine spezielle Versiegelung sorgt dafür dass kein Gas entweichen kann, was eine lange Lebensdauer garantiert. Bei der Montage muss die Kolbenstange immer nach unten weisen. Gasdruckzylinder ermöglichen das einfache Heben und Arretieren im geöffneten Zustand von schweren Motorraumluken, Backskistendeckeln usw. Die Gasfedersysteme werden komplett mit Befestigungsmaterialien geliefert.
Um das maximal zulässige Gewicht von z.B. einer Luke berechnen zu können, sind die untenstehenden Daten zu beachten:
W = Breite des zu hebenden Objektes in mm
G = Gewicht des zu hebenden Objektes in N
S = Federweg in mm
F = Kraft des Gasdruckfeders in N
Die Berechnung geschieht folgendermaßen:
F = ½ W x G / S
Beispiel:
Eine Luke hat ein Gewicht von 11,2 kg (110 N) und ist 600 mm breit. Mit einer einzelnen Gasdruckfeder vom Typ GASSP44 kann eine Luke mit einem Gewicht (G) von 96 N gehoben werden: (½ x 600 x G / 160 = 180 G = 96 N).
Selbst müssen Sie in dem Falle noch eine Kraft von
110 - 96 = 14 N (1,4 kg ) beitragen. Mit 2 Gasdruckfedern vom
Typ GASSP38 hebt sich eine Luke mit einem Gewicht (G) von
126 N: (½ x 600 x G / 140 = 2 x 140 G = 126 N )
In diesem Falle muß die Luke mit einer Kraft von 126 – 110 = 16 N (1,6 kg) zurückgehalten werden.
Gasdruckfeder, Edelstahl AISI 316, 305 - 510 mm inkl. Anschlüsse
Kraft in N: 270Gasdruckfeder
Edelstahl AISI 316
280 - 440 mm inkl. Anschlüsse.
Kraft in N: 180

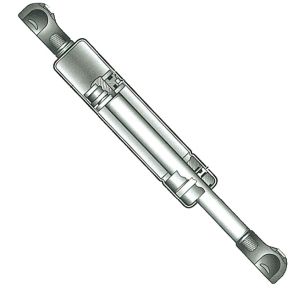

Gasfedersysteme Vetus

Gasfedersysteme wurden speziell für den maritimen Gebrauch entworfen. Alle essentiellen Teile sind aus Edelstahl oder aus Kunststoff gefertigt. Eine spezielle Versiegelung sorgt dafür dass kein Gas entweichen kann, was eine lange Lebensdauer garantiert. Bei der Montage muss die Kolbenstange immer nach unten weisen. Gasdruckzylinder ermöglichen das einfache Heben und Arretieren im geöffneten Zustand von schweren Motorraumluken, Backskistendeckeln usw. Die Gasfedersysteme werden komplett mit Befestigungsmaterialien geliefert.
Um das maximal zulässige Gewicht von z.B. einer Luke berechnen zu können, sind die untenstehenden Daten zu beachten:
W = Breite des zu hebenden Objektes in mm
G = Gewicht des zu hebenden Objektes in N
S = Federweg in mm
F = Kraft des Gasdruckfeders in N
Die Berechnung geschieht folgendermaßen:
F = ½ W x G / S
Beispiel:
Eine Luke hat ein Gewicht von 11,2 kg (110 N) und ist 600 mm breit. Mit einer einzelnen Gasdruckfeder vom Typ GASSP44 kann eine Luke mit einem Gewicht (G) von 96 N gehoben werden: (½ x 600 x G / 160 = 180 G = 96 N).
Selbst müssen Sie in dem Falle noch eine Kraft von
110 - 96 = 14 N (1,4 kg ) beitragen. Mit 2 Gasdruckfedern vom
Typ GASSP38 hebt sich eine Luke mit einem Gewicht (G) von
126 N: (½ x 600 x G / 140 = 2 x 140 G = 126 N )
In diesem Falle muß die Luke mit einer Kraft von 126 – 110 = 16 N (1,6 kg) zurückgehalten werden.
Gasdruckfeder, Edelstahl AISI 316, 305 - 510 mm inkl. Anschlüsse
Kraft in N: 270

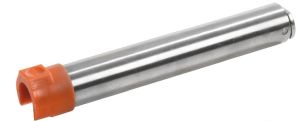

Hebevorrichtung

Für das Heben von Motorraumluken, Masten usw.
Mit diesem elektrohydraulischen System wird das Heben von Luke oder Mast deutlich bequemer. Falls erforderlicht, können auch zwei Zylinder an eine Pumpe angeschlossen werden, um eine größere Hebekraft zu erzielen. Immer mehr Segelyachten haben eine ein- und ausklappbare Badeplattform im Spiegel. Für die Bedienung solcher Badeplattformen sind die VETUS Lukenheber, Typ "Hylift" besonders geeignet. Das System arbeitet “stand-alone” und wird selbstverständlich mit allen benötigten Anschluss materialien und einem wasserdichten Bedienpaneel geliefert. Es besteht aus: Einem aus seewasser beständigem Aluminium gefertigten Zylinder mit Kolbenstange aus Edelstahl, einem wasserdichten Bedienpaneel, hydraulischer Leitung (12 m) und allen erforderlichen Verbindungsteilen.
Um die erforderliche Hebekraft (F) berechnen zu können, müssen folgende Daten berücksichtigt werden:
W = Breite des zu hebenden Objektes (z.B. 1300 mm)
G = Gewicht des zu hebenden Objektes (z.B. 90 kg)
S = Zylinderweg in mm
F = Erforderliche Hebekraft in kgf.
Diese Werte müssen dann in folgende Formel eingesetzt werden:
½ W x G/S = F
Beispiel:
½ x 1300 x 90 / 500 = 117 kgf
In diesem Fahl wird das System HL12500A benötigt. Wenn zwei Zylinder benötigt werden, muss ein optionales Verbindungskit und ein HTANK mitbestellt werden. Hydrauliköl muss immer separat bestellt werden.
Elektro-Hydraulische Hebesystem L= 500 mm.
12 Volt
125 kgf

Hebevorrichtung

Für das Heben von Motorraumluken, Masten usw.
Mit diesem elektrohydraulischen System wird das Heben von Luke oder Mast deutlich bequemer. Falls erforderlicht, können auch zwei Zylinder an eine Pumpe angeschlossen werden, um eine größere Hebekraft zu erzielen. Immer mehr Segelyachten haben eine ein- und ausklappbare Badeplattform im Spiegel. Für die Bedienung solcher Badeplattformen sind die VETUS Lukenheber, Typ "Hylift" besonders geeignet. Das System arbeitet “stand-alone” und wird selbstverständlich mit allen benötigten Anschluss materialien und einem wasserdichten Bedienpaneel geliefert. Es besteht aus: Einem aus seewasser beständigem Aluminium gefertigten Zylinder mit Kolbenstange aus Edelstahl, einem wasserdichten Bedienpaneel, hydraulischer Leitung (12 m) und allen erforderlichen Verbindungsteilen.
Um die erforderliche Hebekraft (F) berechnen zu können, müssen folgende Daten berücksichtigt werden:
W = Breite des zu hebenden Objektes (z.B. 1300 mm)
G = Gewicht des zu hebenden Objektes (z.B. 90 kg)
S = Zylinderweg in mm
F = Erforderliche Hebekraft in kgf.
Diese Werte müssen dann in folgende Formel eingesetzt werden:
½ W x G/S = F
Beispiel:
½ x 1300 x 90 / 500 = 117 kgf
In diesem Fahl wird das System HL12500A benötigt. Wenn zwei Zylinder benötigt werden, muss ein optionales Verbindungskit und ein HTANK mitbestellt werden. Hydrauliköl muss immer separat bestellt werden.
Elektro-Hydraulische Hebesystem L= 500 mm.
12 Volt
320 kgf

Hebevorrichtung

Für das Heben von Motorraumluken, Masten usw.
Mit diesem elektrohydraulischen System wird das Heben von Luke oder Mast deutlich bequemer. Falls erforderlicht, können auch zwei Zylinder an eine Pumpe angeschlossen werden, um eine größere Hebekraft zu erzielen. Immer mehr Segelyachten haben eine ein- und ausklappbare Badeplattform im Spiegel. Für die Bedienung solcher Badeplattformen sind die VETUS Lukenheber, Typ "Hylift" besonders geeignet. Das System arbeitet “stand-alone” und wird selbstverständlich mit allen benötigten Anschluss materialien und einem wasserdichten Bedienpaneel geliefert. Es besteht aus: Einem aus seewasser beständigem Aluminium gefertigten Zylinder mit Kolbenstange aus Edelstahl, einem wasserdichten Bedienpaneel, hydraulischer Leitung (12 m) und allen erforderlichen Verbindungsteilen.
Um die erforderliche Hebekraft (F) berechnen zu können, müssen folgende Daten berücksichtigt werden:
W = Breite des zu hebenden Objektes (z.B. 1300 mm)
G = Gewicht des zu hebenden Objektes (z.B. 90 kg)
S = Zylinderweg in mm
F = Erforderliche Hebekraft in kgf.
Diese Werte müssen dann in folgende Formel eingesetzt werden:
½ W x G/S = F
Beispiel:
½ x 1300 x 90 / 500 = 117 kgf
In diesem Fahl wird das System HL12500A benötigt. Wenn zwei Zylinder benötigt werden, muss ein optionales Verbindungskit und ein HTANK mitbestellt werden. Hydrauliköl muss immer separat bestellt werden.
Elektro-Hydraulische Hebesystem L= 500 mm.
24 Volt
125 kgf

Hebevorrichtung

Für das Heben von Motorraumluken, Masten usw.
Mit diesem elektrohydraulischen System wird das Heben von Luke oder Mast deutlich bequemer. Falls erforderlicht, können auch zwei Zylinder an eine Pumpe angeschlossen werden, um eine größere Hebekraft zu erzielen. Immer mehr Segelyachten haben eine ein- und ausklappbare Badeplattform im Spiegel. Für die Bedienung solcher Badeplattformen sind die VETUS Lukenheber, Typ "Hylift" besonders geeignet. Das System arbeitet “stand-alone” und wird selbstverständlich mit allen benötigten Anschluss materialien und einem wasserdichten Bedienpaneel geliefert. Es besteht aus: Einem aus seewasser beständigem Aluminium gefertigten Zylinder mit Kolbenstange aus Edelstahl, einem wasserdichten Bedienpaneel, hydraulischer Leitung (12 m) und allen erforderlichen Verbindungsteilen.
Um die erforderliche Hebekraft (F) berechnen zu können, müssen folgende Daten berücksichtigt werden:
W = Breite des zu hebenden Objektes (z.B. 1300 mm)
G = Gewicht des zu hebenden Objektes (z.B. 90 kg)
S = Zylinderweg in mm
F = Erforderliche Hebekraft in kgf.
Diese Werte müssen dann in folgende Formel eingesetzt werden:
½ W x G/S = F
Beispiel:
½ x 1300 x 90 / 500 = 117 kgf
In diesem Fahl wird das System HL12500A benötigt. Wenn zwei Zylinder benötigt werden, muss ein optionales Verbindungskit und ein HTANK mitbestellt werden. Hydrauliköl muss immer separat bestellt werden.
Elektro-Hydraulische Hebesystem L= 500 mm.
24 Volt
320 kg

Erweiterungssatz

zweiter Zylinder für hydraulisches Hebesystem L= 500 mm, 125 kgf

Erweiterungssatz

zweiter Zylinder für hydraulisches Hebesystem L= 500 mm, 320 kgf

Zubehör

Bild Beschreibung Artikelnr. Preis in Euro

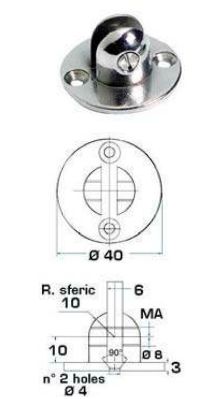

Basis mit Gabelsplint

Aus hochglanzpoliertem rostfreiem Edelstahl
Schlösser Ø: 6 mm

Basis mit Gabelsplint

Aus hochglanzpoliertem rostfreiem Edelstahl
Schlösser Ø: 8 mm





Basis mit Splint

Aus hochglanzpoliertem rostfreiem Edelstahl
Schlösser Ø: 6 mm

Basis mit Splint

Aus hochglanzpoliertem rostfreiem Edelstahl
Schlösser Ø: 8 mm



Kugelkopf

aus rostfreiem Stahl
für Gasdruckfeder mit Mutter
Kugel - Ø 10 mm





Befestigungsplättchen

Ebene Ausführung
A: 60 mm
B: 50 mm
Stift mit Gewinde 8 mm
Standard

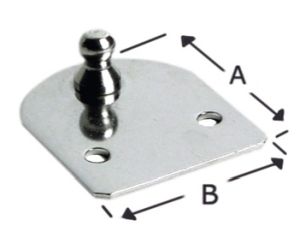

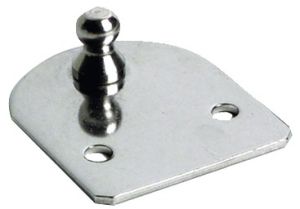

Befestigungsplättchen

Ebene Ausführung
A: 60 mm
B: 50 mm
Kugelfeder Ø 10 mm
Standard

Befestigungsplättchen

Ebene Ausführung
A: 60 mm
B: 50 mm
Stift mit Gewinde 8mm, nur Gasdruckfedern Art.Nr. E3801801, E3801802
Standard

Befestigungsplättchen

Ebene Ausführung
A: 45 mm
B: 35 mm
Stift mit Gewinde 8 mm
Compact

Befestigungsplättchen

Ebene Ausführung
A: 45 mm
B: 35 mm
Kugelfeder Ø 10 mm

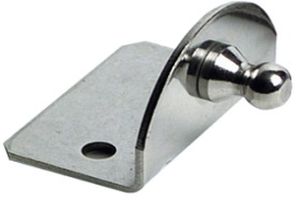

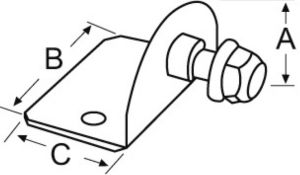

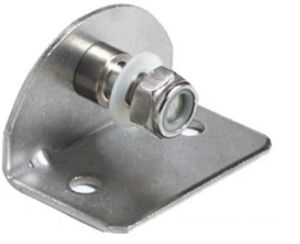

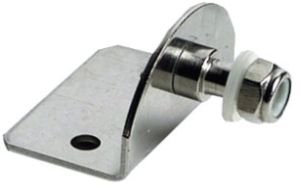

Befestigungsplättchen

90°
A: 30 mm
B: 50 mm
C: 30 mm
 mit Gewinde 8 mm, außen
Standard
gewinkelt

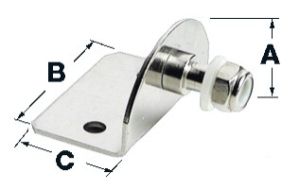

Befestigungsplättchen

90°
A: 30 mm
B: 50 mm
C: 30 mm
Stift mit Gewinde 8mm, innen
Standard

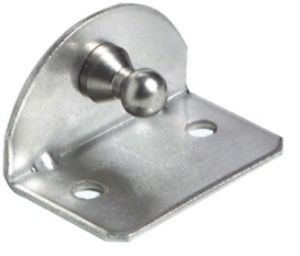

Befestigungsplättchen

90°
A: 30 mm
B: 50 mm
C: 30 mm
mit Kugelfeder Ø 10 mm, außen
Standard


Befestigungsplättchen

90°
A: 30 mm
B: 50 mm
C: 30 mm
mit Kugelfeder Ø 10 mm, innen
Standard


Befestigungsplättchen

90°
A: 30 mm
B: 50 mm
C: 30 mm
Stift mit Gewinde 8mm. außen, Länge 23 mm, für Art.Nr. E3801801, E3801802

Befestigungsplättchen

90°
A: 25 mm
B: 35 mm
C: 25 mm
Stift mit Gewinde 8mm außen




Befestigungsplättchen

90°
A: 25 mm
B: 35 mm
C: 25 mm
mit Kugelfeder Ø 10mm außen

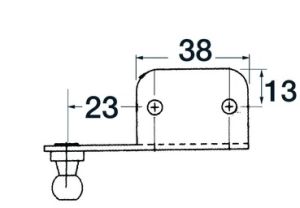

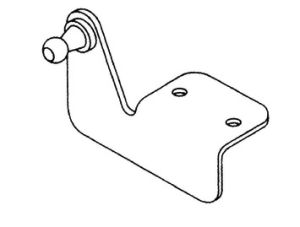

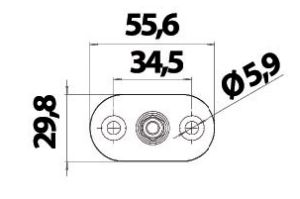

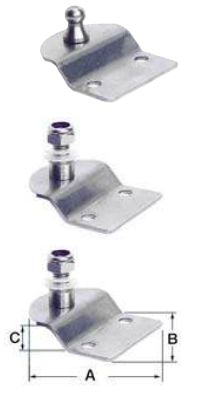

Befestigungsplättchen doppelt gewinkelt

A 55 mm
B 48 mm
C 10 mm
Mit Gewinde


Befestigungsplättchen doppelt gewinkelt

A 55 mm
B 48 mm
C 10 mm
Mit Kugelfeder

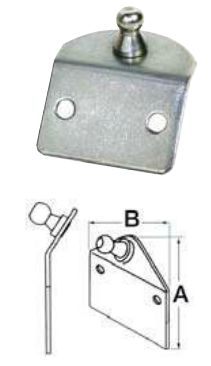

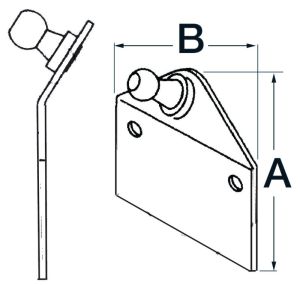

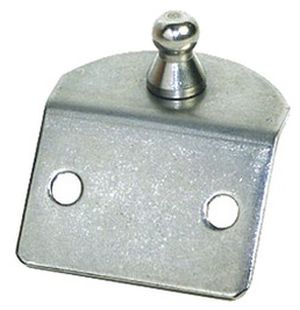

Befestigungsplatte 45° geneigt

A: 53 mm
B: 48 mm
Mit Kugelfeder Ø 10 mm

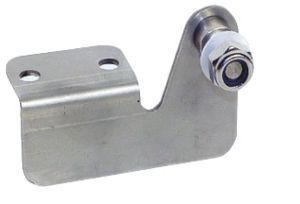

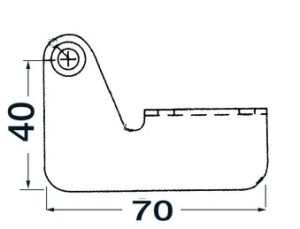

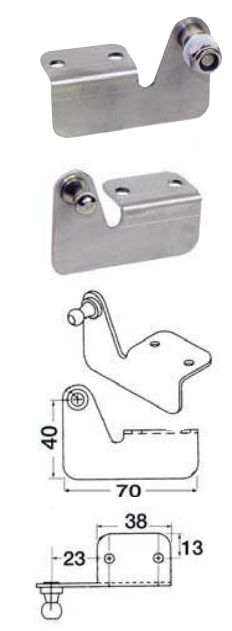

Befestigungsplatte 90° gewinkelt

Links
Stift mit Gewinde 8 mm


Befestigungsplatte 90° gewinkelt

Rechts
Stift mit Gewinde
8 mm

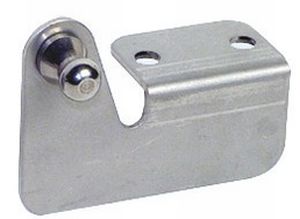

Befestigungsplatte 90° gewinkelt

Links
mit Kugel


Befestigungsplatte 90° gewinkelt

Rechts
mit Kugel

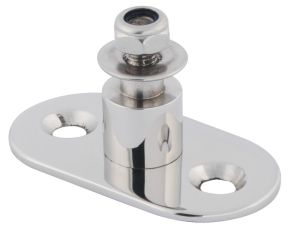

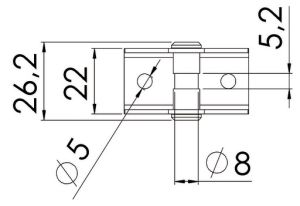

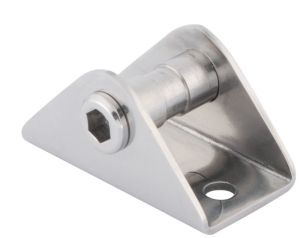

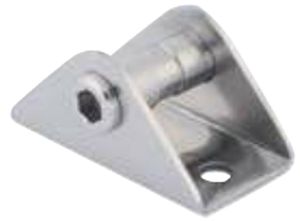

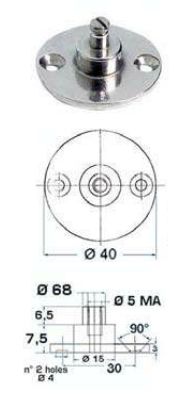

Gabelbasis "De-Lux"

8mm

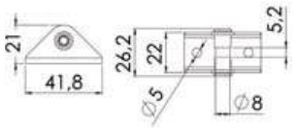

Halterung mit Zapfen "De-Lux"

8mm


// 1.5902 Sekunden
