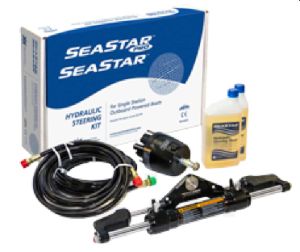

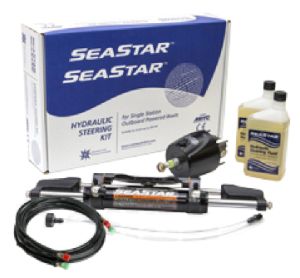

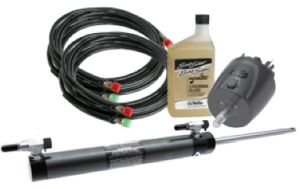

SeaStar Hydraulisches Steuersystem für Außenborder bis 350PS

Satz umfasst:
Seastar-1,7 Steuerpumpe LHH52713
Zylinder Frontmontage LHC53453
Schlauchsatz 16ft./488cm Länge LH05116
2 Ltr. Öl LHA5430

Außerdem sind Sätze lieferbar für 2 Motoren & 1 oder 2 Zylinder und/oder 2 Steuerstände.
Auch lieferbar mit Seastar-2,0 oder -2,4 (Tilt-)Steuerpumpe.

SeaStar Hydraulisches Steuersystem für Außenborder bis 350PS mit Tilt-Steuerkopf

Satz umfasst:
Seastar-1,7 Steuerpumpe "Sport Tilt" LHH61913
Zylinder Frontmontage LHC53453
Schlauchsatz 16ft./488cm Länge LH05116
2 Ltr. Öl LHA5430

Außerdem sind Sätze lieferbar für 2 Motoren & 1 oder 2 Zylinder und/oder 2 Steuerstände.

SeaStar Hydraulisches Pro-Steuersystem für Außenborder bis 350PS

Satz umfasst:
Seastar-2,0 Steuerpumpe LHH57703 (33cc/103bar)
Zylinder Frontmontage LHC53453
Schlauchsatz 16ft./488cm Länge (Kevlar) LH05716
2 Ltr. Öl LHA5430

Außerdem sind Sätze lieferbar für 2 Motoren & 1 oder 2 Zylinder und/oder 2 Steuerstände.

Die Bezeichnung "Pro" bezieht sich hier auf die Steuerpumpe. Eine Pro-Pumpe hat Spezialventile mit nur sehr wenig Spiel und ist für Boote mit Flachboden ("Bass Boats"), die mit einzelnen Außenbordern mit höherer Leistung Geschwindigkeiten von mehr als 100km/h erreichen können. Für diese Boote muss die Steuerung sehr genau sein. Der Arbeitsdruck der Pro-Pumpe ist 103bar (statt 70bar), daher Kevlar-Schläuche. Für "normale" Boote weniger geeignet.

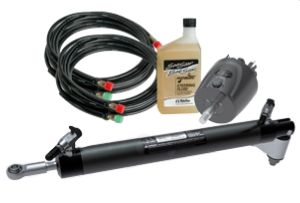

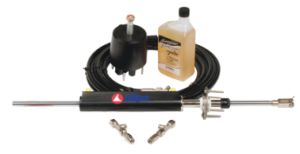

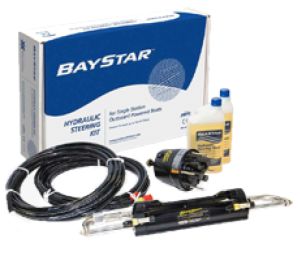

BayStar Hydraulische Steuersysteme für Außenborder bis 150PS

Passt auf praktisch alle Außenborder ab 1990 von 40-150PS, mit Standard 308mm (12") Kipprohr.
Rückschlagventil im Pumpengehäuse integriert.
Um es bequem zu machen, werden 2 x 20" hydraulische Leitungen mitgeliefert, die einfach auf die richtige Länge zu kürzen sind.

Sätze umfassen:
Zylinder LHC46453
2 x Ölflasche LHA5430
Ölfüllsatz LHA5438

BayStar Hydraulisches Steuersystem Kit 30kgm Satz

BayStar Innenbordsteuerung mit der von SeaStar bekannten Qualität.
Geeignet für Boote mir einem relativ niedrigen Rudermoment auf Seen und Flüssen.
Einfache Installation, Leitungen einfach vor Ort kürzen.
Lieferbar als komplettes Set oder als einzelne Komponenten.

Satz umfasst:
BayStar Zylinder 30kgm (Vol. 58cc, Hub 153mm, Umdr.: 2,53) LHC46453
BayStar Steuerpumpe 1.4" (32cc) LHH43143
Leitungssatz 2x 20' (2x6m) LHT4420
Öl und alle benötigten Fitting LHA5430

BayStar Hydraulisches Steuersystem Kit 52kgm Satz

BayStar Innenbordsteuerung mit der von SeaStar bekannten Qualität.
Geeignet für Boote mir einem relativ niedrigen Rudermoment auf Seen und Flüssen.
Einfache Installation, Leitungen einfach vor Ort kürzen.
Lieferbar als komplettes Set oder als einzelne Komponenten.

Satz umfasst:
BayStar Zylinder 52kgm (Vol. 58cc, Hub 153mm, Umdr.: 2,53) LHC44603
BayStar Steuerpumpe 1.4" (32cc) LHH43143
Leitungssatz 2x 20' (2x6m) LHT4420
Öl und alle benötigten Fitting LHA5430

BayStar/allpa Hydraulisches Steuersystem Innenborder 32kgm

Hydraulische Steuerung für angehängten Ruder, bis 32kgm/35°. Ideal für Steuerung von Sloepen mit rundem (oder rechtem) Spiegel.
BayStar/allpa Steuersystem mit der von SeaStar bekannten Qualität.
Einfache Installation, Leitung einfach vor Ort zu kürzen.
Lieferbar als komplettes Set oder in einzelnen Komponenten.

Satz umfasst:
allpa Zylinder 30kgm (Vol. 58cc, Hub 200mm, Umdr.: 2,53) LCE50S
Anzahl Steuerumdrehungen: 3,8
Aluminium Gehäuse, NIRO 316 Kolbenstange
BayStar Steuerpumpe 1.4" (32cc) LHH43143
Leitungssatz ' (2x6,5m) L057991
1l Öl LHA5430
und alle benötigten Fittings

Achtung: einzelner Zylinder ist ohne Spritzkastenmontagesatz (LA230) und ohne Gabel (LA322).

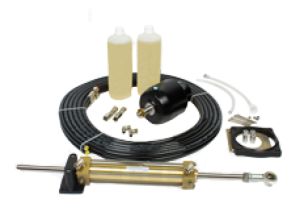

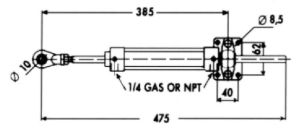

Allpa Hydraulisches Steuersystem Innenborder 32kgm

Innenbord-Steuersatz für Schiffe von 15 bis 20 Fuß.
Einfache Installation, Leitung einfach vor Ort zu kürzen.
Lieferbar als komplettes Set oder in einzelnen Komponenten.

Kompletter Satz:
Zylinder 32kgm/2x35° (Vol. 57cc, Hub 150mm) LCE30
Anzahl Steuerradumdrehungen: 3,4
Steuerpumpe (17cc) LGM0
Leitungssatz 2 x 6.5 m L05799 + L057915
1 l Öl L057999 inkl. Einfüllsatz (L057980)
Alle benötigten Fittings

Artikel L057036 Seal LGM0 Steuerpumpe
Artikel L057035 Seal LCE30 Zylinder

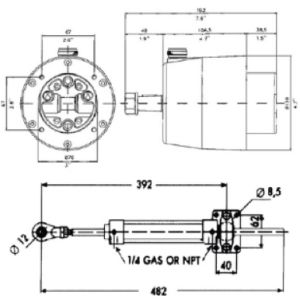

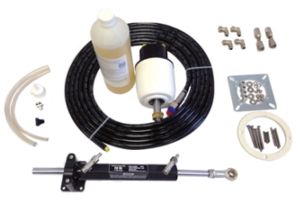

Allpa Hydraulisches Steuersystem Innenborder 50kgm

Innenbord-Steuersatz für Schiffe von 18 bis 30 Fuß.
Einfache Installation, Leitung einfach vor Ort zu kürzen.
Lieferbar als komplettes Set oder in einzelnen Komponenten.

Kompletter Satz:
Zylinder 50 kgm/2x35° (Vol. 83cc, HUB 150mm) LCE50T
Anzahl Steuerradumdrehungen: 3,4
Steuerpumpe (27cc) LGM2
Leitungssatz 2 x 6.5 m L05799 + L057915
1 l Öl L057999 inkl. Einfüllsatz (L057980)
Alle benötigten Fittings

Artikel L057056 Seal LGM2 Steuerpumpe
Artikel L057055 Seal LCE50T Zylinder

Seastar Aussenbord-Steuerung (Seitenmontage)

Kompletter Steuersatz für 1 Motor und 1 Steuerstand

Satz umfasst:
Seastar-1.7 Steuerpumpe LHH52713
Zylinder Seitenmontage LHC53703
Schlauchsatz 14' LH05114
Fittingsatz und 2 ltr. Öl LHA5430

Anwendung:
- ein Zylinder, ein Motor 220kW (300PS)
- ein Zylinder, zwei Motoren 440kW (600PS) mit entgegengesetzt drehenden Schrauben
- zwei Zylinder, zwei Motoren 440kW (600PS)
- max. 120km/h

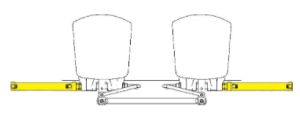

Seastar Aussenbord-Steuerung (Seitenmontage)

Kompletter Steuersatz für 2 Motoren und 1 Steuerstand

Satz umfasst:
Seastar-2.4 Steuerpumpe LHH52723
2x Zylinder Seitenmontage LHC53703
Schlauchsatz 10' LH05110
Schlauchsatz 6' LH05106
Schlauchsatz 2' LH05102
Fittingsatz LHF5530
3 Liter Öl LHA5430

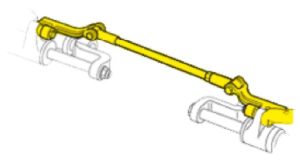

Spurstangen-Satz LHO5009

Anwendung:
- ein Zylinder, ein Motor 220kW (300PS)
- ein Zylinder, zwei Motoren 440kW (600PS) mit entgegengesetzt drehenden Schrauben
- zwei Zylinder, zwei Motoren 440kW (600PS)
- max. 120km/h

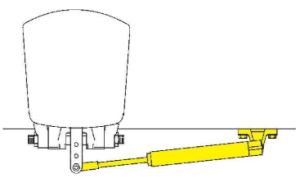

Seastar Aussenbord-Steuerung (Spiegelmontage)

Kompletter Steuersatz für 1 Motor und 1 Steuerstand

Satz umfasst:
Seastar-1.7 Steuerpumpe LHH52713
Zylinder Spiegelmontage LHC53803
Schlauchsatz 14' LH05114
Fittingsatz und 2 ltr. Öl LHA5430

Anwendung:
- ein Zylinder, ein Motor 220kW (300PS)
- ein Zylinder, zwei Motoren 440kW (600PS) mit entgegengesetzt drehenden Schrauben
- max. 100km/h

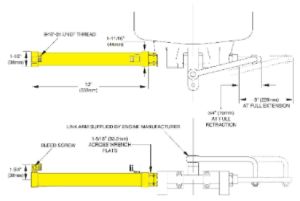

SeaStar Außenbord Zylinder Seitenmontage

Inhalt: 135-161cc. Hub: 203mm
Anzahl Steuerrad-Umdrehungen (bei 1 Zylinder):
- mit Steuerpumpe Seastar-1.7: 4.8/5.7
- auch geeignet für Motoren mit Herstellerservo
- nicht geeignet für Seastar Pro

SeaStar Außenbord Zylinder Spiegelmontage

Inhalt: 152-181cc. Hub: 229mm
Anzahl Steuerrad-Umdrehungen (bei 1 Zylinder):
- mit Steuerpumpe Seastar-1.7: 5.5/6.5

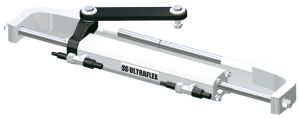

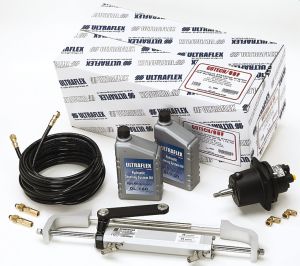

Gotech ULTRAFLEX Hydraulische Steuerung für Außen- und Innenborder bis 115 PS

Entspricht der Richtlinie 95/25 EG und ISO 10592

Das Set umfasst:

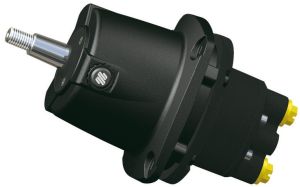

• Pumpe UP18, Halbeinbau mit Rückschlag- und Überdruckventil. Leistung 18CC/Umdrehung. 5 Kolben. Druck 55 bar. Steuerrad Ø max. 508mm.
• Hydraulikzylinder (siehe unten)
• 2x 6m lange Schläuche, Ø 1/4" (können beliebig gekürzt werden). Mit wiederverwendbaren Schlauchanschlüssen.
• 2l Hydrauliköl

Motor: MERCURY e MARINER
Modell (Baujahr): 50-75-90 2T (1990-2008); 115 EFI 2T (1990-2007); 75-90-115 OPTIMAX 2T und 40-50-60 EFI 4T (2004-heute); 75-80-90 EFI 4T (2004-heute); 100-115 EFI 4T (2004-heute)

Motor: ENVIRUDE
Modell (Baujahr): E40-E50-E55-E60 2T und E75-E90 2T (2004-heute); E115 2T V4 (1995-heute)

Motor: YAMAHA
Modell (Baujahr): 60-70 2T (1984-2008); 75C-90 2T (1998-2008); 115C 2T (1990-2008); F40G-F70 4T (2010-heute); F30-F40-F60-F75-F80 EFI 4T (1999-2007); F90-F100-F115 EFI 4T (1999-2007); F80-F100 4T (2000-heute); F115 2004-heute); F40D-F50F-F60C EFI 4T (-)

Motor: HONDA
Modell (Baujahr): BF40-50-60-75-90 4T (1995-heute); BF115D (1998-2009); BF115A (2009-heute); BF90 V-TEC 4T (2008-heute)

Motor: SUZUKI
Modell (Baujahr): DF40-50-60-70-80-90 4T (1998-heute); DF100-115 4T* (1998-2008); DF100-115 4T neues Modell (2008-heute)

Motor: TOHATSU-NISSAN
Modell (Baujahr): 40-50-60-70-90 2T (2004-heute); 75-115 2T (2004-heute); 40-50TLDI 4T (2004-heute); 70-90-115 TLDI 4T (2004-heute)

Motor: SELVA
Modell (Baujahr): 40XS-50/60/70 2T (-); 80 Portofino/Tigershark 2T (-); 25 Kingfish 4T (1995-heute); 40 Aruana 4T (-); 40xs-40xsr-50-60 Dorado EFI 4T (-); 40XSR EFI Murena 4T (-); 80xs-100-100xsr efi mARLIN 4T (2000-heute); 115-115XSR EFI Tarpon 4T (-); 115 EFI Narwhal 4T (-)

Motor: JOHNSON
Modell (Baujahr): BJ60-70 4T und BJ90-115 4T (2001-2007); J90-115 V4 2T (1995-2007)

Montage: Außenborder, frontal
Beschreibung: Set Gotech mit Zylinder UC81-OBF. Volumen 81 Kubik
Steuerrad Umdrehungen: 4,5
Schub: 222kg
Hub: 186mm

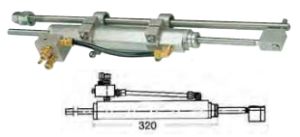

Montage: Außenborder, seitlich
Beschreibung: Set Gotech mit Zylinder UC68-OBF. Seitliche Montage, nicht ausgewuchtet.
Steuerrad Umdrehungen: 3,7/5,5
Schub: -
Hub: 203mm

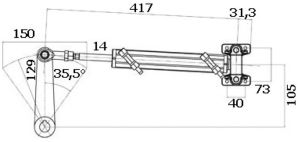

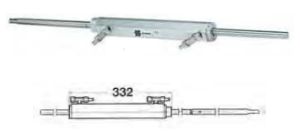

Montage: Innenborder
Beschreibung: Set Gotech mit Zylinder UC69-I. Volumen 69 Kubik
Steuerrad Umdrehungen: 3,8
Schub: 168kg
Hub: 150mm

* Hinweis: für Motoren des Typs Suzuki, Baujahr 1998-2008 (altes Modell) muss neben dem Kolben UC81-OBF das Adapterset KIT E4541954 bestellt werden

HYTECH Steuerung - Max. 175 PS - im Set

Das Set umfasst:
- Pumpe UP20F
- Zylinder UC95-OBF1, ausgewuchtet (E4527110)
- Schlauch-Set, 9 m lang, können verkürzt werden (1 Schraubanschluss)
- 2 l Hydrauliköl.

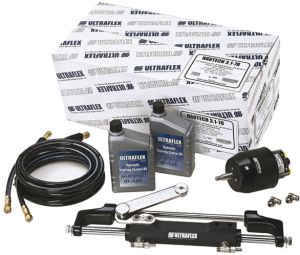

NAUTECH Steuerung - max. 300PS - im Set

Das Set umfasst:
- Pumpe UP25F / UP28F
- Ausgleichswelle UC128
- 2 verkürzbare Schläuche (1 Schlauchanschluss kann abgeschraubt werden), Länge: 9 m
- 2l Hydrauliköl

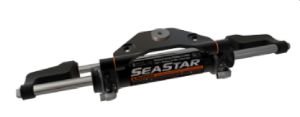

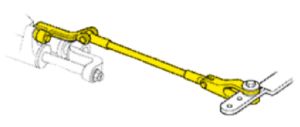

Zylinder Single + Dual Engines SeaStar Frontmontage

Zylinder Typ 1:
Motor: Honda; Baujahr: 1996-heute; Modell: 75-90PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *³
Motor: Honda; Baujahr: 1998-heute; Modell: 30-50PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *²
Motor: Honda; Baujahr: 2003-heute; Modell: BF135PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Honda; Baujahr: 2010-heute; Modell: 115PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Honda; Baujahr: 2015-heute; Modell: BF100PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *⁷

Motor: Johnson/Evinrude; Baujahr: 1991-heute; Modell: 40-300PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *⁹
Motor: Johnson/Evinrude; Baujahr: 1996-heute; Modell: 75-250PS FICHT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Johnson/Evinrude; Baujahr: 2002-heute; Modell: 200-225PS 4-TAKT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Johnson/Evinrude; Baujahr: 2007-heute; Modell: 3.3L V6 200-250PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *¹⁰
Motor: Johnson/Evinrude; Baujahr: 2007-heute; Modell: 3.4L V6 250HO-300PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *¹⁰

Motor: Mercury; Baujahr: 1984-1994; Modell: 2.4/2.5PS EFI; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *⁴
Motor: Mercury; Baujahr: 1989-heute; Modell: 75-300PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *³
Motor: Mercury; Baujahr: 1996-heute; Modell: 75-200PS 2&4-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002
Motor: Mercury; Baujahr: 1998-heute; Modell: 30-60PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *²
Motor: Mercury; Baujahr: 2004-heute; Modell: 150-200PS VERADO; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002

Motor: Nissan; Baujahr: 1990-heute; Modell: 90-1400PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002

Motor: Selva; Baujahr: 2002-heute; Modell: 100PS 4-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002
Motor: Selva; Baujahr: 2002-heute; Modell: 115PS 4-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002
Motor: Selva; Baujahr: 2002-heute; Modell: 150PS HPDI; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *¹
Motor: Selva; Baujahr: 2007-heute; Modell: 150PS 4-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *¹
Motor: Selva; Baujahr: 2010-heute; Modell: 100-150PS 4-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *¹

Motor: Suzuki; Baujahr: 1986-heute; Modell: 100PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Suzuki; Baujahr: 1986-2002; Modell: 115-140PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002
Motor:Suzuki; Baujahr: 1986 (außer 1996)-heute; Modell: 150-300PS 2&4-TAKT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Suzuki; Baujahr: 2013-heute; Modell: DF150-DF175PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002

Motor: Yamaha; Baujahr: 1990-2007; Modell: 40-90PS 2-TAKT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Yamaha; Baujahr: 1986-heute; Modell: 100-250PS 2-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002
Motor: Yamaha; Baujahr: 2000-heute; Modell: 150-300PS HPDI; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002
Motor: Yamaha; Baujahr: 2014-heute; Modell: F80D-F100F-F115B-F130A; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002

Zylinder Typ 2:
Motor: Johnson/Evinrude; Baujahr: 1998-heute; Modell: 40-140PS 4-TAKT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *²
Motor: Johnson/Evinrude; Baujahr: 2000-heute; Modell: 115PS FICHT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *²

Motor: Mercury; Baujahr: 2002-2003; Modell: 225PS 4-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *¹

Motor: Suzuki; Baujahr: 1998-heute; Modell: 40-140PS 4-TAKT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *²
Motor: Suzuki; Baujahr: 2003-heute; Modell: 90PS 4-TAKT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *²

Motor: Yamaha; Baujahr: 2001-2003; Modell: 80-250PS 4-TAKT; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *¹
Motor: Yamaha; Baujahr: 2003-heute; Modell: F200-F250 3.3L; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002
Motor: Yamaha; Baujahr: 2011-2013; Modell: F115A; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002

Zylinder Typ 3:
Motor: Honda; Baujahr: 1998-2009; Modell: 115-130PS; Gelenkstangen: HO5063 (zwei Motoren, ein Zylinder), HO5064; *⁵

Zylinder Typ 4:
Motor: Johnson/Evinrude; Baujahr: 1977-1990; Modell: 65-300PS; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002
Motor: Johnson/Evinrude; Baujahr: 2005-heute; Modell: E250 DPX Vindicator; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002

Motor: Suzuki; Baujahr: 1996; Modell: 115-140PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002

Motor: Yamaha; Baujahr: 2003-heute; Modell: 25-70PS 4-TAKT; Gelenkstangen: HO6003 (zwei Motoren, ein Zylinder), HO6002; *²

Zylinder Typ 5:
Motor: Honda; Baujahr: 2001-heute; Modell: BF150PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002; *8
Motor: Honda; Baujahr: 2001-heute; Modell: BF200-250PS; Gelenkstangen: HO6001 (zwei Motoren, ein Zylinder), HO6002

Zylinder Typ 6:
Motor: Honda; Baujahr: 1988-1997; Modell: 250-300PS V8; Gelenkstangen: HO5001A (zwei Motoren, ein Zylinder), HO5030; *⁵

*¹ LHC53453 optionell für Ein-Motor-Anwendungen. Nicht gebrauchen für Doppel-Motoren, weil die Geometrie klemmen könnte.
*² Distanzkit LHO5090 wird benötigt.
*³ Minimum Motordistanz mitte-mitte = 27"
*⁴ Ausführliche Modifizierung der Motorwanne erforderlich.
*⁵ LHO5030 und LHO5064 sind ohne Gelenkstange.
*⁶ Ein Zylinder pro Motor. Gebrauch Mercury Steuerbolzen notwendig.
*⁷ NIRO-Unterlegscheibe separat bestellen (Montage unter dem Kugelgelenk).
*⁸ Geringes Anlaufen möglich mit LHO6001 Gelenkstange.
*⁹ inkl. ETech
*¹⁰ inkl. H.O. Modelle

ULTRAFLEX hydraulische Steuerung für Außenborder bis 150 PS

Vordere Pumpe UP20F und UP20T.
Die Steuerungen werden vervollständigt mit:
Öl - 2 Liter E4502700

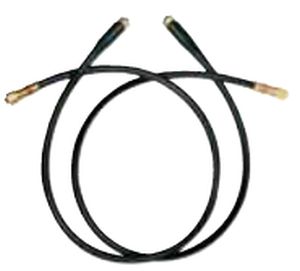

Set Anschlussschläuche: E4529035; E4529040; E4529045; E4529050; E4529055; E4529060; E4529065; E4529070
Montageflanschen siehe Artikel: E4527003; E4527004; E4528010

Kolben: 5
max. Arbeitsdruck: 70 bar
Fluss: 20cc

optional: (E4503800) Set X52 zur Einstellung der Steuerneigung

ULTRAFLEX Service-Kit für Hydraulikpumpen und Zylinder

Flansche für hydraulische Steuerungen ULTRAFLEX

Hinweis:  Für Pumpen UP20F (E4527001) Seriennummer 424685 wird Flansch x64 (E4527003) oder x57 (E4528010) verlangt.

Set X52 zur Einstellung der Steuerradneigung

Zur Regulierung der Neigung des Steuerrads bis 48°.

Set X66 zur Einstellung der Steuerradneigung

Um die Neigung des Lenkrads auf den Servolenkungen E4526502/04 bis 48° einzustellen.

Set X72 zur Einstellung der Steuerradneigung

Um die Neigung des Lenkrads in 5 Stufen bis 60° einzustellen. Im Vergleich zu den TILT E4503800/E4503900 wesentlich geringere Größe, da es direkt am Schaltbrett montiert wird und die Hydraulikpumpe von unten umfasst.

Set X70SVS zur Einstellung der Steuerradneigung

Neigung des Steuerrades bis 48° einstellbar.

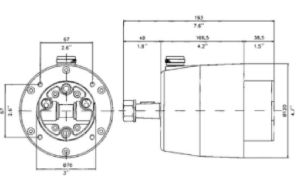

Hydraulikpumpen

Druck: 70 bar
Steuerrad max.: Ø 710mm

geeignet zum Anbringen des Set X52 (E4303800) zur Neigung des Steuerrads.

Hydraulikzylinder

Die Steuerungen werden mit folgenden Artikeln vervollständigt:

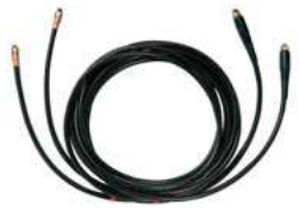

Set Schläuche E4529035; E4529040; E4529045; E4529050; E4529055; E4529060; E4529065; E4529070
2 Liter Öl E4502701

Anwendung: Außenbord
Anschluss: 3/8"

Motor: ENVIRUDE
Modell (Baujahr), Kolben:
E40-E50-E55-E60 2T und E75-E90 2TT (2004-heute), UC94-OBF/1;
E115-E130-E135 2T V4 und E150 2T V6 T (1995-heute), UC94-OBF/1

Motor: YAMAHA
Modell (Baujahr), Kolben:
60-70 2T (1984-2008), UC94-OBF/1;
75C-90 2T (1998-2008), UC94-OBF/1;
115C-130B 2T (1990-2008), UC94-OBF/1;
150F (1996-2007), UC94-OBF/1;
150 HPDI VMAX 2T (2000-2008), UC94-OBF/1;
F60-F75-F80 EFI 4T (1999-2007), UC94-OBF/1;
F90-F100-F115-F150 EFI 4T (1999-2007), UC94-OBF/1;
F80-F100 4T (2000-heute), UC94-OBF/1;
F115-F150 (2004-heute), UC94-OBF/1

Motor: HONDA
Modell (Baujahr), Kolben:
BF75-BF90 4T (1995-heute), UC94-OBF/1;
BF115D (1998-2009), UC94-OBF/3;
BF115A (2009-heute), UC94-OBF/1;
BF130A (1998-2005), UC94-OBF/3;
BF135-BF150 4T (2005-heute), UC94-OBF/1;
BF90-BF150 V-TEC 4T (20084-heute), UC94-OBF/1

Motor: SUZUKI
Modell (Baujahr), Kolben:
DF70-80-90 4T (1998-heute), UC94-OBF/1;
DF100-115-140 4T* (1998-2008), UC94-OBF/1*;
DF100-115-140 4T neues Modell (2008-heute), UC94-OBF/1;
DF150 4T (2006-heute), UC94-OBF/1

Motor: TOHATSU-NISSAN
Modell (Baujahr), Kolben:
50-60-70-90 2T (2004-heute), UC94-OBF/1;
115-120-140 2T (2004-heute), UC94-OBF/1;
40-50TLDI 4T (2004-heute), UC94-OBF/1;
70-90-115 TLDI 4T (2004-heute), UC94-OBF/1

Motor: SELVA
Modell (Baujahr), Kolben:
50 Madeira/ Bull shark-60 Grey (-), UC94-OBF/1;
Shark/St.tropez- 70 Mako Shark  2T (-), UC94-OBF/1;
80 Portofino/Tigershark 2T (1995-2008), UC94-OBF/1;
150 White Shark 2T (2001-2007), UC94-OBF/1;
50-60 Dorado efi 4T (-), UC94-OBF/1;
100 EFI Marlin -115 EFI Narwhal-150EFI (-), UC94-OBF/1;
Killer Whale 4T (2001-heute), UC94-OBF/1

Motor: TOHATSU
Modell (Baujahr), Kolben:
BJ60-70 4T und BJ90-115-140 4T (2001-2007), UC94-OBF/1;
J90-115 V4 2T (1995-2007), UC94-OBF/1



* Hinweis: für Motoren des Typs Suzuki, Baujahr 1998-2008 (altes Modell) muss neben dem Kolben UC81-OBF das Adapterset KIT E4541954 bestellt werden

Hydraulikpumpe

Mit Rückschlagventil.
Druck: 70 bar
Steuerstand max.: 710mm Ø
Anschlüsse: 3/8"
Gewicht: 5kg

ULTRAFLEX Hydraulikpumpe für Innenbordmotoren

Mit Rückschlagventil.
Montageflanschen siehe Art. Nr.: E4527003; E4527004; E4528010

Druck: 70 bar
Steuerstand max.: 710mm Ø
Anschlüsse: 3/8"
Gewicht: 5kg

Verchromte Flansche X68 für Hydraulikpumpen

Set "F" zur Erleichterung von Hydraulikpumpen beim Füllen und Ausspülen

Wichtige Informationen zum nachfolgenden Produkt E4528203 (Zylinder für Außenborder "UC-132-OBS"):

Gleiche Eigenschaften wie E4528201 (Zylinder für Außenborder "UC-128-OBF/2")
Für Johnson und Evinrude-Motoren gilt: Zylinder E4528203 wird nicht benötigt, wenn der servogesteuerte Motor mit Zylinder von OMC (Code 985519) ausgestattet ist.
In diesem Fall sind zwei Anschlüsse nötig (F6X-5 10-3/8")

Zylinder E4528203 ist nicht zum Einbau geeignet, wenn die Bootsgeschwindigkeit 60 Knoten überschreitet!

Zylinder E4528200/01 ist nicht zum Einbau geeignet, wenn die Bootsgeschwindigkeit 60 Knoten überschreitet!

Wichtige Informationen zu den nachfolgenden Produkten E4528200/01/11/12 (Zylinder für Außenborder):

Wichtige Informationen zum nachfolgenden Produkt E4528201 (Zylinder für Außenborder "UC-128-OBF/2"):

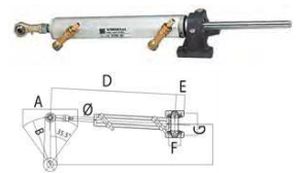

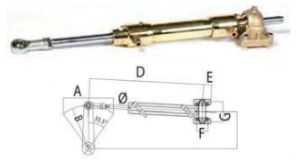

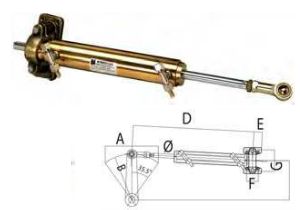

Zylinder für Außenborder

Rohranschlüsse: 3/8"

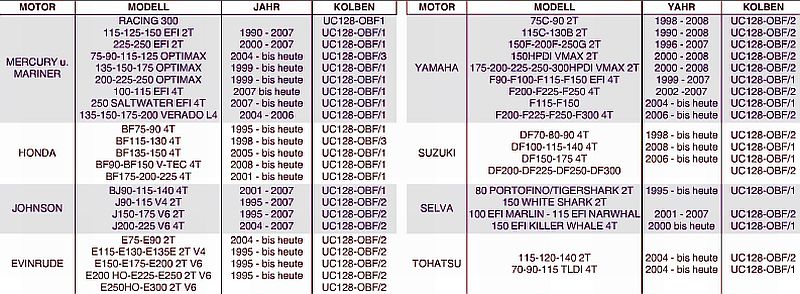

Motor: MERCURY und MARINER
Modell (Baujahr), Kolben:
115-125-150 EFI 2S (1990-2007), UC128-OBF/2;
225-250 EFI 2S (2000-2007), UC128-OBF/1;
75-90-115 Optimax (2004-heute), UC128-OBF/1;
135-150-175 Optimax (1999-heute), UC128-OBF/1;
200-225-250 Optimax (1999-heute), UC128-OBF/1;
Racing 300 Optimax (1999-2011), UC128-OBF/1;
100-115 EFI 4T (2007-heute), UC128-OBF/1;
250 Saltwater EFI 4S (2007-2011), UC128-OBF/1;
135-150-175-200 Verado L4 (2004-heute), UC128-OBF/1;
Fourstroke 175-200 V6 (2018-heute), UC128-OBF/1;
Fourstroke 225-300 V8 (2018-heute), UC128-OBF/1

Motor: ENVIRUDE
Modell (Baujahr), Kolben:
E75-E90 2S (2004-heute), UC128-OBF/2;
E115-E130-E135 2S V4 (1995-heute), UC128-OBF/2;
E150-E175-E200-E225-E250-E300 2S V6 (1995-heute), UC128-OBF/2

Motor: YAMAHA
Modell (Baujahr), Kolben:
115C-130B 2S (1990-2008), UC128-OBF/2;
75C-90 2S (1998-2008), UC128-OBF/2;
115C-130B 2S (1990-2008), UC128-OBF/2;
150F-200F-250G 2S (1996-2007), UC128-OBF/2;
150 HPDI VMAX 2S (2000-2008), UC128-OBF/2;
175-200-225-250-300 HPDI VMAX 2S (2000-2008), UC128-OBF/2;
F115-F150 EFI 4S (1997-2007), UC128-OBF/1;
F200-F225-F250 4S (2002-2007), UC128-OBF/2;
F70 4S (2010-heute), UC128P-OBF/1;
F115-F150-F175-F200 L4 4S (2004-heute), UC128-OBF/1;
F200-F225-F250-F300 V6 4S (2004-heute), UC128-OBF/2

Motor: HONDA
Modell (Baujahr), Kolben:
BF75-BF90 4S (1995-heute), UC128-OBF/1;
BF115-BF130 4S (1998-heute), UC128-OBF/1;
BF135-BF150 4S (2005-heute), UC128-OBF/1;
BF150 V-TEC 4S (2008-heute), UC128-OBF/1;
BF175-BF200-BF225-BF250 4S (2001-heute), UC128-OBF/1

Motor: SUZUKI
Modell (Baujahr), Kolben:
DF70-80-90 4T (1998-heute), UC128-OBF/;
DF100-115-140 4S* (1998-2008), UC128-OBF/1;
DF100-115-140 4S (1998-heute), UC128-OBF/1;
DF150-175-DF200 L4 4S (2006-heute), UC128-OBF/1;
DF200-DF225-DF250-DF300-V6 4S (2004-heute), UC128-OBF/2

Motor: TOHATSU
Modell (Baujahr), Kolben:
115-120-140 2S (2004-heute), UC128-OBF/2;
70-90-115 TLDI 4S (2004-heute), UC128-OBF/1;
BFT60-75-90 4S (2015-heute), UC128-OBF/1;
BFT80-100-115 4S (2015-heute), UC128-OBF/2;
BFT150-200-225-250 4S (2015-heute), UC128-OBF/1

Motor: SELVA
Modell (Baujahr), Kolben:
80 Portofino/Tigershark 2S (1995-2008), UC128-OBF/1;
150 White Shark 2S (2001-2007), UC128-OBF/2;
100EFI Marlin -115 EFI Narwhal- (2000-heute), UC128-OBF/1;
150EFI Killer Whale 4S (2000-heute), UC128-OBF/1

Motor: JOHNSON
Modell (Baujahr), Kolben:
BJ90-115-140 4S (2001-2007), UC128-OBF/1;
J90-115 V4 2S (1995-2007), UC128-OBF/2;
J150-175 V6 2S (1995-2007), UC128-OBF/2;
J200-225 V6 4S (2004-2007), UC128-OBF/2

* Hinweis: für Motoren des Typs Suzuki, Baujahr 1998-2008 (altes Modell) muss neben dem Kolben UC81-OBF das Adapterset KIT E4541954 bestellt werden
Bei höheren Leistungen empfehlem wir die Verwendung des Zylinders "high performance" SilverSteer™.

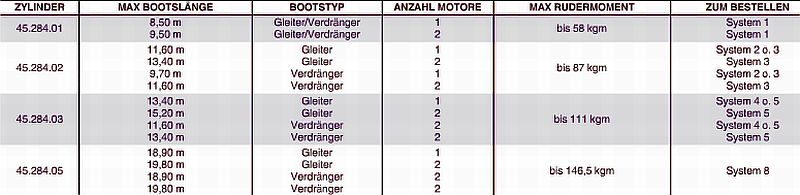

Wichtige Informationen zum nachfolgenden Produkt E4528401/02/03/05 (Zylinder für Innenborder):

Achtung: Die angegebenen Werte sind lediglich Richtwerte. Sie ersetzten nicht die genauen Berechnungen des Mechanikers.
Die individuellen Werte müssen unbedingt vor dem Einbau erhoben werden!

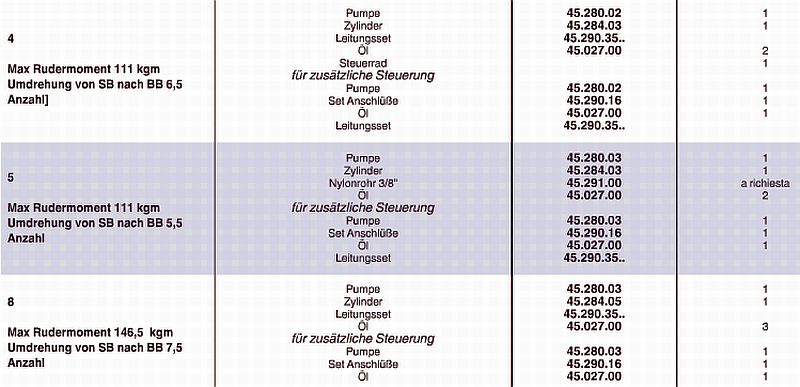

Mit System 3, 4 und 5 können alternativ zu 3/8" auch Nylonleitungen mit 5/16" verwendet werden.
Mit System 1 bis 5 können alternativ auch Kupferleitungen verwendet werden (3/8" oder 10mm); für Berufsfahrzeuge wird die Verwendung von Kupferleitungen empfohlen.

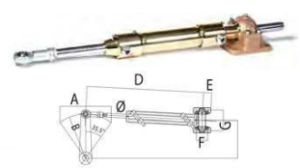

Zylinder für Innenborder

Bilanzierte Modelle

Bezeichnung: UC69-I
Laufweg: 150mm
Leitungsanschlüße: 3/8" Nylon
Maße: A: 150mm / B: 129mm / C: 105mm / D: 417mm / E: 13,3mm / F: 40mm / G: 73mm
Volumen: 69cc
Schubkraft: 168kg
Rudermoment: 32kgm

Bezeichnung: UC116-I
Laufweg: 178mm
Leitungsanschlüße: 3/8" Nylon
Maße: A: 178mm / B: 155mm / C: 127mm / D: 466mm / E: 102mm / F: 40mm / G: 73mm
Volumen: 116cc
Schubkraft: 465kg
Rudermoment: 58kgm

Bezeichnung: UC168-I
Laufweg: 178mm
Leitungsanschlüße: 3/8" Nylon
Maße: A: 178mm / B: 155mm / C: 127mm / D: 512mm / E: 107mm / F: 40mm / G: 105mm
Volumen: 168cc
Schubkraft: 673kg
Rudermoment: 87kgm

Bezeichnung: UC215-I
Laufweg: 228mm
Leitungsanschlüße: 3/8" Nylon
Maße: A: 228mm / B: 199mm / C: 163mm / D: 587mm / E: 132mm / F: 40mm / G: 105mm
Volumen: 215cc
Schubkraft: 673kg
Rudermoment: 111kgm

Bezeichnung: UC293-I
Laufweg: 178mm
Leitungsanschlüße: 3/8" Nylon
Maße: A: 178mm / B: 163mm / C: 134mm / D: 506mm / E: 107mm / F: 40mm / G: 125mm
Volumen: 293cc
Schubkraft: 1155kg
Rudermoment: 146kgm

Bezeichnung: UC339-I
Laufweg: 230mm
Leitungsanschlüße: 12mm Kupferleitung
Maße: A: 230mm / B: 200mm / C: 164mm / D: 637mm / E: 147mm / F: 70mm / G: 110mm
Volumen: 339cc
Schubkraft: 1051kg
Rudermoment: 172kgm

Bezeichnung: UC378-I
Laufweg: 228mm
Leitungsanschlüße: 12mm Kupferleitung
Maße: A: 228mm / B: 199mm / C: 163mm / D: 592mm / E: 132mm / F: 40mm / G: 125mm
Volumen: 376cc
Schubkraft: 1155kg
Rudermoment: 188kgm

Bezeichnung: UC442-I
Laufweg: 300mm
Leitungsanschlüße: 12mm Kupferleitung
Maße: A: 300mm / B: 260mm / C: 212mm / D: 749mm / E: 183mm / F: 70mm / G: 110mm
Volumen: 442cc
Schubkraft: 1051kg
Rudermoment: 223kgm

Bezeichnung: UC530-I
Laufweg: 250mm
Leitungsanschlüße: 12mm Kupferleitung
Maße: A: 250mm / B: 218mm / C: 178mm / D: 723mm / E: 168mm / F: 120mm / G: 104mm
Volumen: 530cc
Schubkraft: 1513kg
Rudermoment: 270kgm

Wichtige Informationen zum nachfolgenden Produkt E4528601/04 (Zylinder für Innen- und Außenborder):

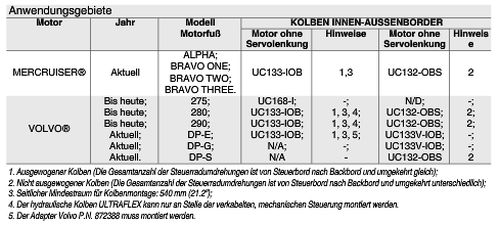

Hydraulische Kolben für Z-Antriebe

Bilanzierde Modelle.
Passend für die Pumpe: E4528000/01/02/03/33/04/07/08.


Motor: MERCRUISER
Modell: ALPHA; BRAVO ONE; BRAVO TWO; BRAVO THREE
Jahr: aktuell
Motor ohne Servolenkung: UC133-IOB *¹ *³
Motor ohne Servolenkung: UC132-IBS *²

Motor: VOLVO
Modell (Jahr), Motor ohne Servolenkung:
275 (bis heute), UC168-I, N/D;
280 (bis heute), UC168-I *¹ *³ *⁴, UC132-OBS ;
290 (bis heute), UC133-IOB *¹ *³ *⁴, UC132-OBS ;
DP-E (aktuell), UC133-IOB *¹ *³ *⁵, UC133V-IOB;
DP-G (aktuell), N/A, UC133V-IOB;
DP-S (aktuell), N/A, UC132-OBS *²

*¹ Ausgewogener Kolben (die Gesamtzahl der Steuerradumdrehungen ist von Steuerbord nach Backbord und umgekehrt gleich).
*² Nicht ausgewogener Kolben (die Gesamtzahl der Steuerradumdrehungen ist von Steuerbord nach Backbord und umgekehrt unterschiedlich).
*³Seitlicher Mindestraum für Kolbenmontage: 540mm (21,2").
*⁴ Der hydraulische Kolben ULTRAFLEX kann nur an einer Stelle der verkabelten, mechanischen Steuerung montiert werden.
*⁵ Der Adapter Volvo P.N. 872388 muss montiert werden.

Bezeichnung: UC-133-IOB
Ausführung: ausgeglichener Zylinder
Drehmoment: 66kgm
Hub: 464kg
Hub: 203cm
Volumen: 132cc
Rudermoment: 66kgm
Anschlüsse füe Nylonleitung: 3/8"

Bezeichnung: UC-132-OBS
Ausführung: nicht-ausgeglichener Zylinder
Drehmoment: 66kgm
Hub: 464kg
Hub: 203cm
Volumen: -
Rudermoment: -
Anschlüsse füe Nylonleitung: -

Bezeichnung: UC168-I
Ausführung: -
Drehmoment: 87 kgm
Hub: 673kg
Hub: 178cm
Volumen: 168cc
Rudermoment: 87kgm
Anschlüsse füe Nylonleitung: -

Vorlegungsstangen-Set

Zu nutzen mit den Zylindern E4528200/01/11/12
(falls ein anderer Motor eingebaut werden soll als der, wofür der Zylinder vorgesehen ist).

Kupplungsstangen

Für Außenbordmotoren, aus rostfreiem Stahl.

Steuerung: hydraulisch/mechanisch

Kupplunsstangen für Außenbordmotoren mit hydraulischer Steuerung

Für Außenbordmotoren, aus rostfreiem Stahl.

ULTRAFLEX Hydraulikpumpe Silversteer für Außenbordmotoren bis 350 PS

Hydraulikpumpe - Mit Rückschlagventil. Montageflanschen siehe Artikel: E4527003; E4527004; E4528010.

Druck: 105 bar

optional: Artikel E4503900 Set X70SVS zur Einstellung der Neigung des Steuerrades bis 48°

Hydraulikkolben

Mit Schwenkkupplungen und ULTRABOLT Verbindungsschrauben, sehr widerstandfähig.

Volumen: 120cc
Hub: 450kg
Hub: 185mm
Anschlüsse: 3/8"

Motor: MERCURY u. MARINER
Modell (Baujahr), Kolben:
115-125-150 EFI 2T (1990-2007), UC128/1-SVS;
225-250 EFI 2T (2000-2007), UC128/1-SVS;
135-150-175 Optimax (1999-heute), UC128/1-SVS;
200-225-250 Optimax (1999-heute), UC128/1-SVS;
RACING 300 Optimax (-), UC128/1-SVS;
250 Saltwater EFI 4T (2004-2006), UC128/1-SVS;
135-150-175-200 Verado L4 (-), UC128/1-SVS

Motor: ENVIRUDE
Modell (Baujahr), Kolben:
E115-E130-E135 2T V4 e E150-E175-E200 2T V6 e E200 HO- E225-E250 2T V6 (1995-heute), UC128/2-SVS;
E250HO- E300 2T V6 (-), UC128/2-SVS

Motor: YAMAHA
Modell (Baujahr), Kolben:
115C-130B 2T (1998-2008), UC128/2-SVS;
150F-200F-250G 2T (1996-2007), UC128/2-SVS;
150 HPDI VMAX 2T (2000-2008), UC128/2-SVS;
175-200-225-250-300 HPDI VMAX 2T (2000-2008), UC128/2-SVS;
F115-F150 EFI 4T (1999-2007), UC128/1-SVS;
F200-F225-F250 4T (2002-2007), UC128/2-SVS;
F115-F150 (2004-heute), UC128/1-SVS;
F200-F225-F250-F300-F350 4T (2006-heute), UC128/2-SVS

Motor: HONDA
Modell (Baujahr), Kolben:
BF115D (1998-2009), UC128/3-SVS;
BF115A (2009-heute), UC128/1-SVS;
BF130A (1998-2005), UC128/3-SVS;
BF135-150 4T (2005-heute), UC128/1-SVS;
BF150 V-TEC 4T (2008-heute), UC128/1-SVS;
BF175-BF200-BF225 4T (2001-heute), UC128/1-SVS

Motor: SUZUKI
Modell (Baujahr), Kolben:
DF100-115-140 4T* (1998-2008), UC128/1-SVS*;
DF100-115-140 4T (2008-heute), UC128/1-SVS;
DF150-175 4T (2006-heute), UC128/1-SVS;
DF200-DF225-DF250-DF300 (-), UC128/2-SVS

Motor: TOHATSU
Modell (Baujahr), Kolben:
115 - 120 - 140 2T (2004-heute), UC128/2-SVS;
70 - 90 - 115 TLDI 4T (2004-heute), UC128/1-SVS

Motor: SELVA
Modell (Baujahr), Kolben:
80 Portofino/Tigershark 2T /1995-2008), UC128/2-SVS;
150 White Shark 2T (2001-2007), UC128/1-SVS;
100EFI Marlin -115 EFI Narwhal- (2000-heute), UC128/2-SVS;
150EFI Killer Whale 4T (-), -

Motor: JOHNSON
Modell (Baujahr), Kolben:
BJ90-115-140 4T (2001-2007), UC128/1-SVS;
J90-115 V4 2T (1995-2007), UC128/2-SVS;
J150-175 V6 2T (1995-2007), UC128/2-SVS;
J200-225 V6 4T (2004-2007), UC128/2-SVS

SeaStar Gelenkstange für Frontmontage Doppel-Zylinder, Doppel-Motoren

SeaStar Gelenkstange für Frontmontage Einzel-Zylinder, Doppel-Motoren

SeaStar Gelenkstange für Frontmontage Einzel-Zylinder, Doppel-Motoren

Paar von SILVERSTEER Hochdrucksrohren

Set OB-2S

Für zusätzliche Steuerung oder zum Anbringen an den Autopiloten. Beinhaltet 8m Nylonschlauch von 3/8”.
Für Zylinder E4127106 und E4128401/02/03/05.

Set 95-2S

Anschlüsse zusätzliche Steuerung

Set für Zusatzsteuerung bzw. Autopilot

Geeignet für Zylinder u. Kupferrohre.
Für Zylinder E4528406/07/08/09
Kupferrohre: Ø 12mm

3/8"-Leitung

Wird in 20 m Rollen verkauft.

Set 2 Leitungen

Für Ultraflex Außenbordersteuerung.

Set 2 verstärkte Schläuche, schon mit Anschlussstücken für den Anschluss von zwei Zylindern bzw. zwei Motoren

Verbunden mit Überwurfmuttern und Stützhülsen. Zu verwenden mit Schottenwand (E4502828/30).

Set bestehend aus 2 verstärkten Schläuchen, die an einem Ende verbunden sind

geeignet für E4527106 und E4528401/02/03/05.
Mit 2 Muffen und 2 wiederverwendbaren Anschlussstücken, die nachdem der Schlauch in die gewünschte Länge zugeschnitten wurde, am anderen Ende angebracht werden.

Schott-Set für hydraulische Doppelleitung, wasserdicht

Schottenwand-Durchgangskit

für hydraulische Leitung E4502814

Hydrauliköl Lubrimar

Tube: 250 ml
Nichtschäumendes Hydrauliköl ISO VG15, hohe Druckaufnahmefähigkeit und Korrosionsschutz. Ideal für hydraulische Steuerungen, Power Trims, Heckantriebe, hydraulische Trimmklappen und Laufstege.

pro Liter 32,40 EUR

ISO VG15 Hydrauliköl

1 Liter
Für Hydraulische Steuerungen ULTRAFLEX, TELEFLEX, MANCINI usw. Mit Zusatzstoffen zur Verbesserung der Pumpen- und Dichtungseigenschaften. Hochdruck- und korrosionsbeständig.

Kupferleitung

Länge: 50m

pro Meter 0,21 EUR

pro Meter 0,26 EUR

pro Meter 0,30 EUR

Hochdruck-Nylonleitung 5/16" R7

Geeignet für alle Vetus-Steuerungen (hydraulisch), mit Ausnahme E4503010.
Länge: 24m

pro Meter 6,95 EUR

Anschlußstücke aus Messing

Um Standard-Nylonleitungen 5/16 (E4502814 oder ähnliche) auf Steuerungen einzustecken.

Anschlüsse für Hydrauliksteuerungen

geeignet für alle Ultraflex Pumpen

Spinnermutter

3/8" (61CA)

T- Anschlussstück

3/8" (TF38)
