Eigenständige Scheiben
Diese Scheiben können sie dank ihrer Bauweise in eigene Konstruktionen einbauen.
Die Micro, Bullet und Big Bullet Scheiben, wie auch deren Kugeln sind aus Delrin; sie sind für Tauwerk ausgelegt. Die 16mm Scheiben sind aus Delrin, mit Stahlkugellager in gerillter Schale. Midrange Scheiben gibt es in Delrin, oder in Aluminium für Draht.
Draht-Scheiben laufen auf hoch belastbaren Verbundlagern. Sie sind aus Hard Lube eloxiertem Aluminium mit PRFE Imprägnierung.
Seitliche Kugellager in den 38mm und 51mm Scheiben nehmen die Kräfte beim Verkanten auf. Die 25mm Scheibe minimiert diese Reibung mit reibungsarmen Führungsscheiben.
Die Doppelrolle HK161 hat zwei Scheiben HK160 und dient zur Umlenkung in jede Richtung.
Cruising ESP Scheiben eignen sich bestens für hohe statische Lasten von Fallen und Reffleinen. Sie sind aus Delrin mit Carbon schwarzem UV Schutz, und laufen auf Niro Distanzhülsen. Axiale Kugellager (dazu sind Wangen nötig) sorgen für freien Lauf bei entlasteter Scheibe.
Verwendung:
Sonderkonstruktionen
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |
Bullet Scheibe 29mm, Delrin
Dank ihrer Bauweise können diese Scheiben in eigenen Konstruktionen verbaut werden und eignen sich perfekt für Sonderanfertigungen. Die Scheiben und Kugellager aus Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit.
Scheiben Durchmesser: 29 mm
Scheiben Breite: 12 mm
Gewicht: 7 g
Durchmesser Schot: 8 mm
Durchmesser Mittelloch:6,27 mm
Max. Arbeitslast: 136 kg |
|
|
 |
Doppelscheibe 29mm, Delrin
Dank ihrer Bauweise können diese Scheiben in eigenen Konstruktionen verbaut werden und eignen sich perfekt für Sonderanfertigungen. Die Scheiben und Kugellager aus Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit. Die Doppelrolle ermöglicht die Umlenkung in jede Richtung.
Scheiben Durchmesser: 29 mm
Scheiben Breite: 22 mm
Gewicht: 28 g
Durchmesser Schot: 8 mm
Durchmesser Mittelloch:6,27 mm
Max. Arbeitslast: 136 kg
|
|
|
 |
Big Bullet Scheibe, 38mm
Dank ihrer Bauweise können diese Scheiben in eigenen Konstruktionen verbaut werden und eignen sich perfekt für Sonderanfertigungen. Die Scheiben und Kugellager aus Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit. Seitliche Kugellager nehmen beim verkanten die Kräfte auf.
Scheiben Durchmesser: 38 mm
Scheiben Breite: 14 mm
Gewicht: 14 g
Max. Schot-Durchmesser: 10 mm
Durchmesser Mittelloch:6,27 mm
Max. Arbeitslast: 136 kp
|
|
|
 |
Micro Scheibe aus Delrin, 22mm
Dank ihrer Bauweise können diese Scheiben in eigenen Konstruktionen verbaut werden und eignen sich perfekt für Sonderanfertigungen. Die Scheiben und Kugellager aus Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit.
Scheiben Durchmesser: 22 mm
Scheiben Breite: 10 mm
Gewicht: 3 g
Max. Schot-Durchmesser: 6 mm
Durchmesser Mittelloch: 4,75 mm
Max. Arbeitslast: 91 kp
|
|
|
 |
Drahtseil Scheibe, 25 mm
Dank ihrer Bauweise kann die Scheibe in eigene Konstruktionen verbaut werden und eignet sich perfekt für Sonderanfertigungen. Die Draht-Scheibe läuft auf hoch belastbaren Verbund-Lagern. Sie sind aus Hard Lube eloxiertem Aluminium mit PTFE Imprägnierung. Die Führunsscheiben minimieren seitliche Reibung.
Durchmesser: 25 mm
Breite: 7 mm
Gewicht: 7 g
Schot-Durchmesser: 4 mm
Draht-Durchmesser: 2 mm
Durchmesser Mittelloch: 4,75 mm
Max. Arbeitslast: 454 kp
|
|
|
 |
Drahtseil Scheibe, 38mm
Dank ihrer Bauweise kann die Scheibe in eigenen Konstruktionen verbaut werden und eignet sich perfekt für Sonderanfertigungen. Seitliche Kugellager in den Scheiben nehmen die Kräfte beim Verkanten auf.
Durchmesser: 38 mm
Breite: 10 mm
Gewicht: 28 g
Schot-Durchmesser: 5 mm
Draht-Durchmesser: 3 mm
Durchmesser Mittelloch: 6,27 mm
Max. Arbeitslast: 680 kp
|
|
|
 |
Drahtseil Scheibe, 51mm
Dank ihrer Bauweise kann die Scheibe in eigenen Konstruktionen verbaut werden und eignet sich perfekt für Sonderanfertigungen. Seitliche Kugellager in den Scheiben nehmen die Kräfte beim Verkanten auf.
Verwendung: Sonder-Konstruktionen
Durchmesser: 51 mm
Breite: 10 mm
Gewicht: 43 g
Schot-Durchmesser: 6 mm
Draht-Durchmesser: 5 mm
Durchmesser Mittelloch: 8,1 mm
Max. Arbeitslast: 907 kp
|
|
|
 |
AirBlock Scheibe, 16mm
Dank ihrer Bauweise lassen sich die 16mm AirBlock Scheiben für eine breites Spektrum an Sonderkonstruktionen und Deckdurchlässen verwenden.
Die 16mm Scheiben sind aus Delrin. Kugellager und Kugelschale sid aus Niro gefertigt.
Scheibendurchmesser: 16 mm
Breite: 8 mm
Gewicht: 4 g
Achsenduchmesser: 4,75 mm
Max. Leinendurchmesser: 5 mm
Max. Arbeitslast: 113 kg
|
|
|
 |
Mid-Range Scheibe 51mm, Delrin
Dank ihrer Bauweise können diese Scheiben in eigenen Konstruktionen verbaut werden und eignen sich perfekt für Sonderanfertigungen. Die Scheiben und Kugellager aus Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit. Seitliche Kugellager nehmen die Kräfte beim Verkanten auf.
Scheiben Durchmesser: 51 mm
Scheiben Breite: 22 mm
Gewicht: 43 g
Durchmesser Schot: 16 mm
Durchmesser Mittelloch:6,27 mm
Max. Arbeitslast: 227 kp
|
|
|
 |
Mid-Range Scheibe 51 mm, Aluminium
Dank ihrer Bauweise können diese Scheiben in eigenen Konstruktionen verbaut werden und eignen sich perfekt für Sonderanfertigungen. Die Aluminium Scheibe eignet sich perfekt für Führung von Drahtseilen. Die Kugellager aus Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Festigkeit. Seitliche Kugellager nehmen die Kräfte beim Verkanten auf.
Scheiben Durchmesser: 51 mm
Scheiben Breite: 22 mm
Gewicht: 43 g
Durchmesser Schot: 16 mm
Durchmesser Mittelloch:6,27 mm
Max. Arbeitslast: 227 kp
|
|
|
 |
Delrin Scheibe, 57mm
Dank ihrer Bauweise können diese Scheiben in eigenen Konstruktionen verbaut werden und eignen sich perfekt für Sonderanfertigungen.
Die Scheiben und Kugellager aus Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit.
Scheiben Durchmesser: 75 mm
Scheiben Breite: 22 mm
Gewicht: 46 g
Durchmesser Leine: 10 mm
Durchmesser Mittelloch:6,27 mm
Max. Arbeitslast: 136 kg
|
|
|
 |
ESP Scheibe, 40mm
Dank ihrer Bauweise kann die Scheibe in eigenen Konstruktionen verbaut werden und eignet sich perfekt für Sonderanfertigungen. ESP Scheiben eignen sich für hohe statische Lasten von Fallen und Reffleinen.
Scheiben und Kugellager aus schwarem Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit und sind zudem UV-beständig.
Durchmesser: 40 mm
Breite: 17 mm
Gewicht: 23 g
Max. Durchmesser Leine: 12 mm
Durchmesser Mittelloch: 8,1 mm
Max. Arbeitslast: 567 kp
|
|
|
 |
ESP Scheibe, 57mm
Dank ihrer Bauweise kann die Scheibe in eigenen Konstruktionen verbaut werden und eignet sich perfekt für Sonderanfertigungen. ESP Scheiben eignen sich für hohe statische Lasten von Fallen und Reffleinen.
Scheiben und Kugellager aus schwarzem Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit und sind zudem UV-beständig.
Durchmesser: 57 mm
Breite: 21 mm
Gewicht: 46 g
Max. Durchmesser Leine: 16 mm
Durchmesser Mittelloch: 10 mm
Max. Arbeitslast: 1134 kg
|
|
|
 |
ESP Scheibe, 75mm
Dank ihrer Bauweise kann die Scheibe in eigenen Konstruktionen verbaut werden und eignet sich perfekt für Sonderanfertigungen. ESP Scheiben eignen sich für hohe statische Lasten von Fallen und Reffleinen.
Scheiben und Kugellager aus schwarzem Delrin® vereinen gutes Reibungs- und Verschleißverhalten mit hoher Steifigkeit und Festigkeit und sind zudem UV-beständig.
Durchmesser: 75 mm
Breite: 22 mm
Gewicht: 126 g
Max. Durchmesser Leine: 19 mm
Durchmesser Mittelloch: 10 mm
Max. Arbeitslast: 1588 kg
|
|
|
Big Boat Scheiben
Diese Scheiben eignen sich für spezielle Konstruktionen, und als Ersatz in Big Boat Blöcken. Big Boat Scheiben sind aus Hard Lube eloxiertem Aluminium 6061-T6. Diese Scheiben haben Torlon Walzen für hohe radiale Tragkraft, axial gestützt durch schwarze UV-geschützte Carbon Kugeln.
Wählen Sie die Schiebe nach er erforderlichen Tragkraft.
Beim Einbau darauf achten, dass das innere Lager gesichert ist.
Verwendung:
Großschot
Spischot
Achterholer/Spibaum-Niederholer
Umlenker
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |

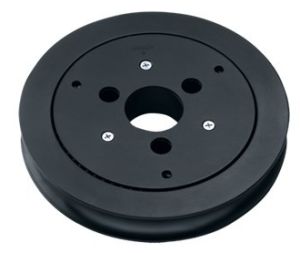

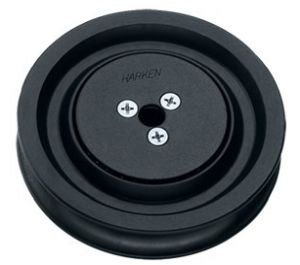

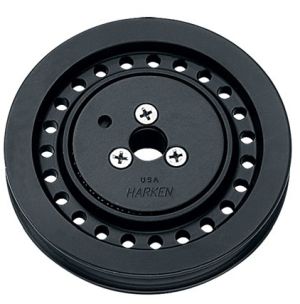

Big Boat Scheibe 76mm
Scheiben Durchmesser: 76 mm
Scheiben Breite: 22 mm
Gewicht: 170 g
Durchmesser Mittelloch: 10 mm
Befestigungsschrauben: 10 mm
Max. Leine: 14 mm
Max. Arbeitslast: 2245 kg
Bruchlast: 4490 kg |
|
|
 |

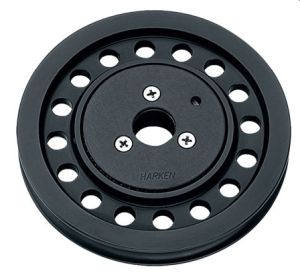

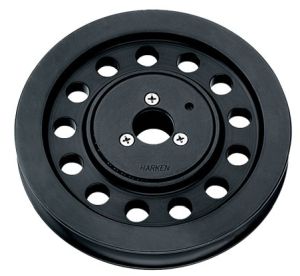

Big Boat Scheibe 114mm
Scheiben Durchmesser: 114 mm
Scheiben Breite: 25 mm
Gewicht: 454 g
Durchmesser Mittelloch: 19,1 mm
Befestigungsschrauben: 10 mm
Kreis der Befestigungsschrauben: 35 mm
Max. Leine: 18 mm
Max. Arbeitslast: 3401 kg
Bruchlast: 6803 kg |
|
|
 |

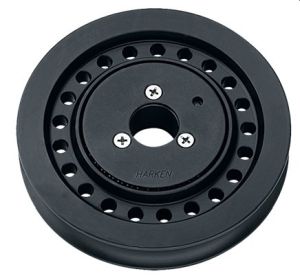

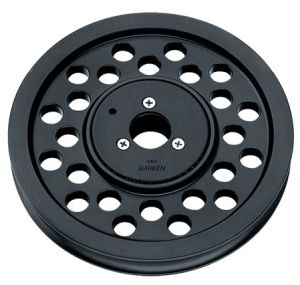

Big Boat Scheibe 140mm
Scheiben Durchmesser: 140 mm
Scheiben Breite: 29 mm
Gewicht: 765 g
Durchmesser Mittelloch: 22,28 mm
Befestigungsschrauben: 10 mm
Kreis der Befestigungsschrauben: 41 mm
Max. Leine: 22 mm
Max. Arbeitslast: 4127 kg
Bruchlast: 8254 kg |
|
|
 |

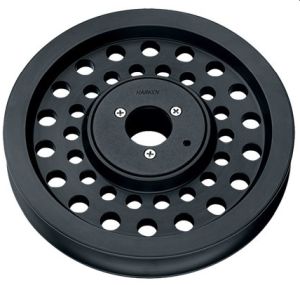

Big Boat Scheibe 178mm
Scheiben Durchmesser: 140 mm
Scheiben Breite: 29 mm
Gewicht: 1280 g
Durchmesser Mittelloch: 38 mm
Befestigungsschrauben: 12 mm
Kreis der Befestigungsschrauben: 64 mm
Max. Leine: 22 mm
Max. Arbeitslast: 6349 kg
Bruchlast: 12698 kg |
|
|
 |

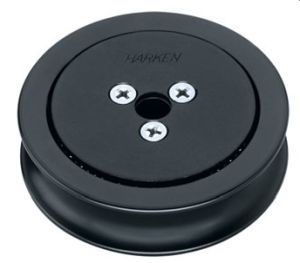

Big Boat Scheibe 102mm
Scheiben Durchmesser: 102 mm
Scheiben Breite: 22 mm
Gewicht: 284 g
Durchmesser Mittelloch: 10 mm
Befestigungsschrauben: 10 mm
Max. Leine: 14 mm
Max. Arbeitslast: 2245 kg
Bruchlast: 4490 kg |
|
|
 |

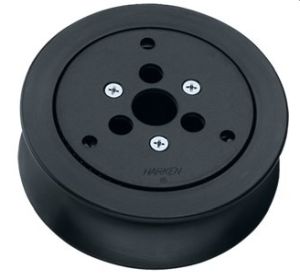

Big Boat Scheibe 76mm
Scheiben Durchmesser: 76 mm
Scheiben Breite: 40 mm
Gewicht: 284 g
Durchmesser Mittelloch: 10 mm
Befestigungsschrauben: 10 mm
Max. Leine: 18 mm
Max. Arbeitslast: 2245 kg
Bruchlast: 4490 kg |
|
|
 |

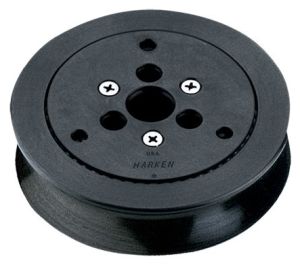

Big Boat Scheibe 114mm
Scheiben Durchmesser: 114 mm
Scheiben Breite: 41 mm
Gewicht: 709 g
Durchmesser Mittelloch: 19,1 mm
Befestigungsschrauben: 10 mm
Kreis der Befestigungsschrauben: 35 mm
Max. Leine: 22 mm
Max. Arbeitslast: 6736 kg
Bruchlast: 13472 kg |
|
|
 |

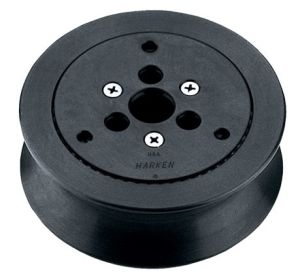

Big Boat Scheibe 64mm
Scheiben Durchmesser: 64 mm
Scheiben Breite: 35 mm
Gewicht: 198 g
Durchmesser Mittelloch: 8,1 mm
Befestigungsschrauben: 8 mm
Max. Leine: 12 mm
Max. Arbeitslast: 1361 kg
Bruchlast: 2721 kg |
|
|
V Scheiben
High-load Titan V-Scheiben laufen mit den gleichen unglaublich effizienten Wälzlagern aus angestellten Titanwalzen wie auch de Harken V Blöcke. Harken V Scheiben sind extrem vielseitig!
Perfekt für das Führen von Leinen unter Deck, in Großschot und Spinnakerschot oder Leinenbergesystemen. Sie sind außerdem perfekt für das saubere Führen von Achterstagsystemen um die heutigen schlanken Masten zu kontrollieren und die Mastbiegung zu justieren. Einrastende Delrin Abdeckungen erfordern keine Werkzeuge für die Demontage bei der Wartung.
V Scheiben sind verfügbar in 1.5T bis 20T Größe. Die Arbeitslast ist auf ihnen vermerkt. Verwenden Sie die breite Schraube mit tiefer Nut für das Umlenken von einer einzelnen Leine die aus einem leicht schrägen Winkel einläuft.
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |

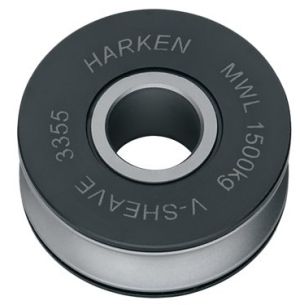

V Scheibe 1.5T, 47mm
Scheiben Durchmesser: 47 mm
Scheiben Breite: 19 mm
Gewicht: 68 g
Durchmesser Mittelloch: 15,8 mm
Max. Leine: 9 mm
Max. Arbeitslast: 1500 kg
Bruchlast: 3000 kg |
|
|
 |

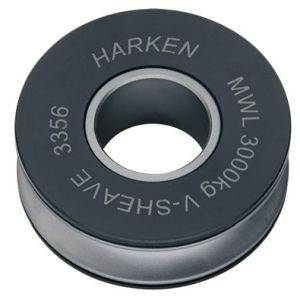

V Scheibe 3T, 56mm
Scheiben Durchmesser: 56 mm
Scheiben Breite: 19 mm
Gewicht: 82 g
Durchmesser Mittelloch: 22,8 mm
Max. Leine: 11 mm
Max. Arbeitslast: 3000 kg
Bruchlast: 6000 kg |
|
|
 |

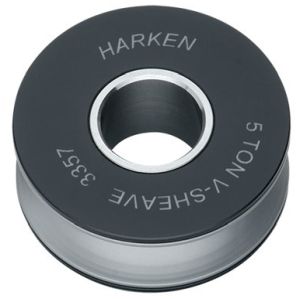

V Scheibe 5T 62mm
Scheiben Durchmesser: 62 mm
Scheiben Breite: 24 mm
Gewicht: 132 g
Durchmesser Mittelloch: 22,8 mm
Max. Leine: 13 mm
Max. Arbeitslast: 5000 kg
Bruchlast: 10000 kg |
|
|
 |

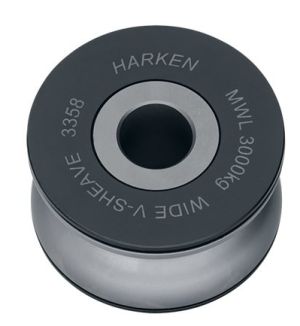

V Scheibe 3T 56mm
Scheiben Durchmesser: 56 mm
Scheiben Breite: 30 mm
Gewicht: 174 g
Durchmesser Mittelloch: 15,8 mm
Max. Leine: 11 mm
Max. Arbeitslast: 3000 kg
Bruchlast: 6000 kg |
|
|
Hi-Load Scheiben
Hi-Load sind hoch belastbare Scheiben als Ersatz bzw. für spezielle Aufgaben. Das Lagersystem vereinigt axiale Kugellager mit einem PTFE-Verbund Gleitlager für die radialen Kräfte. Wenn auch die Standard Harken Wälzlager leichter laufen, so hat dieses kompakte System den Vorteil extremer Haltbarkeit und hoher Tragkraft auf engem Raum.
Beim Einbau darauf achten, dass das innere Lager gesichert ist.
Verwendung:
Mast
Baum
Umlenker
Backstag durchs Decke
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |

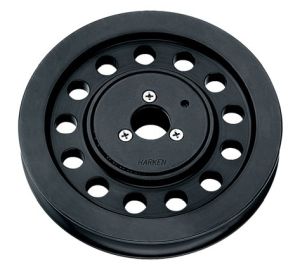

High-Load Scheibe 102mm
Scheiben Durchmesser: 102 mm
Scheiben Breite: 22 mm
Gewicht: 284 g
Durchmesser Mittelloch: 17,6 mm
Max. Leine: 12 mm
Max. Draht: 8mm
Max. Arbeitslast: 5443 kg
Bruchlast: 14515 kg |
|
|
 |

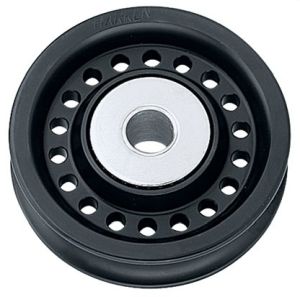

High-Load Scheibe 127mm
Scheiben Durchmesser: 127 mm
Scheiben Breite: 25 mm
Gewicht: 481 g
Durchmesser Mittelloch: 22,28 mm
Max. Leine: 16 mm
Max. Draht: 8mm
Max. Arbeitslast: 6804 kg
Bruchlast: 23133 kg |
|
|
 |
High-Load Scheibe 152mm
Scheiben Durchmesser: 152 mm
Scheiben Breite: 25 mm
Gewicht: 652 g
Durchmesser Mittelloch: 22,28 mm
Max. Leine: 16 mm
Max. Draht: 10 mm
Max. Arbeitslast: 8165 kg
Bruchlast: 23133 kg |
|
|
 |

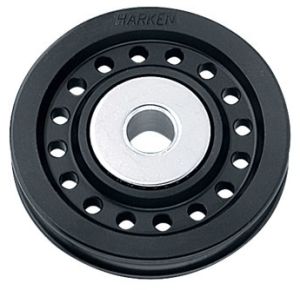

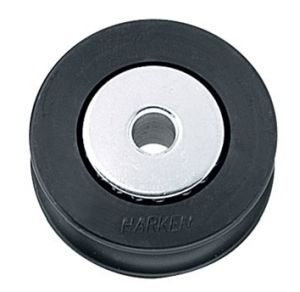

High-Load Scheibe 57mm
Scheiben Durchmesser: 57 mm
Scheiben Breite: 22 mm
Gewicht: 113 g
Durchmesser Mittelloch: 10 mm
Max. Leine: 12 mm
Max. Draht: 8 mm
Max. Arbeitslast: 2245 kg
Bruchlast: 4491 kg |
|
|
 |
High-Load Scheibe 76mm
Scheiben Durchmesser: 76 mm
Scheiben Breite: 22 mm
Gewicht: 142 g
Durchmesser Mittelloch: 12,7 mm
Max. Leine: 12 mm
Max. Draht: 8 mm
Max. Arbeitslast: 3175 kg
Bruchlast: 7484 kg |
|
|
 |
High-Load Scheibe 203mm
Scheiben Durchmesser: 203 mm
Scheiben Breite: 35 mm
Gewicht: 1300 g
Durchmesser Mittelloch: 31,7 mm
Max. Leine: 22 mm
Max. Draht: 12 mm
Max. Arbeitslast: 16783 kg
Bruchlast: 45360 kg |
|
|
Schmale Fall- & Ruderscheiben
Schmale Hi-Load Scheiben im Masttop erleichtern das Setzen und Wechseln der Segel und erlauben den Einsatz von kleineren, leichteren Fallwinschen. Als Teil des Rudersystems vermitteln sie bei Rad-Steuerung ein besseres Gefühl für das Ruder.
Diese Scheiben vereinigen axiale Kugellager mit einem PTFE-Verbund Gleitlager für die radialen Kräfte. Das Material Aluminium 6061-T6 macht sie geeignet für Masttop und Rudersystem.
Beim Einbau darauf achten, dass das innere Lager gesichert ist.
Verwendung:
Mast-Top / Fall-Scheibe
Ruder-System
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |

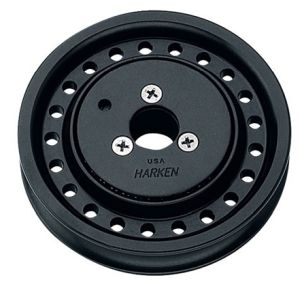

Schmale Scheibe 76mm
Scheiben Durchmesser: 76 mm
Scheiben Breite: 16 mm
Gewicht: 128 g
Durchmesser Mittelloch: 12,7 mm
Max. Leine: 10 mm
Max. Draht: 5 mm
Max. Arbeitslast: 1814 kg
Bruchlast: 7484 kg |
|
|
 |
Schmale Scheibe 102mm
Scheiben Durchmesser: 102 mm
Scheiben Breite: 19 mm
Gewicht: 227 g
Durchmesser Mittelloch: 12,7 mm
Max. Leine: 12 mm
Max. Draht: 8 mm
Max. Arbeitslast: 3742 kg
Bruchlast: 7484 kg |
|
|
 |
Schmale Scheibe 127mm
Scheiben Durchmesser: 127 mm
Scheiben Breite: 19 mm
Gewicht: 340 g
Durchmesser Mittelloch: 19,1 mm
Max. Leine: 12 mm
Max. Draht: 8 mm
Max. Arbeitslast: 5443 kg
Bruchlast: 16828 kg |
|
|
 |
Schmale Scheibe 152mm
Scheiben Durchmesser: 152 mm
Scheiben Breite: 22 mm
Gewicht: 539 g
Durchmesser Mittelloch: 19,1 mm
Max. Leine: 12 mm
Max. Draht: 10 mm
Max. Arbeitslast: 7258 kg
Bruchlast: 16828 kg |
|
|
 |
Schmale Scheibe 178mm
Scheiben Durchmesser: 178 mm
Scheiben Breite: 25 mm
Gewicht: 765 g
Durchmesser Mittelloch: 25,42 mm
Max. Leine: 14 mm
Max. Draht: 12 mm
Max. Arbeitslast: 9526 kg
Bruchlast: 29937 kg |
|
|
|
