Sterling Batteriecontroller

Bild Beschreibung Artikelnr. Preis in Euro

Sterling Strom-Management-LCD-Anzeige

Sehr effizinentes 4-Kanal Batterie-Überwachungssystem zur Messung von Ladestromstärke, Volt und Ladezustand der Batterien. Der "Power Manager" ermittelt die Werte für die verbrauchte oder zugeführte Energie. Wie bei einer Tankanzeige kann der Skipper so jederzeit den Ladezustand der Schiffsbatterien überwachen und bei Bedarf rechtzeitig für Wiederaufladung sorgen.

Die Messung erfolgt über den beigelieferten 200A Meßwiderstand. Abm. Anzeige 150x80x30mm.

Shunt

für Sterling Strom-Management-LCD-Anzeige und Anzeigeninstrumente
200 Amp.

Shunt

für Sterling Strom-Management-LCD-Anzeige und Anzeigeninstrumente
400 Amp.

Die Tankuhr für Ihre Batterieanlage

Bild Beschreibung Artikelnr. Preis in Euro

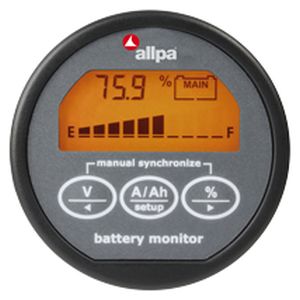

Präzisionsbatteriemonitor e-xpert lite

Der e-xpert lite ist mit der Basis-Anzeigefunktion von zwei Batterien ausgestattet.
Der e-xpert pro zeigt darüber hinaus die Restzeit der Batteriebank an und hat einen internen Speicher für zahlreiche zurückliegende Daten. Diese Daten können auf einem Laptop ausgelesen werden. Beide Modelle haben ein Alarmmodul. Der e-xpert pro verfügt auch noch über ein extra vollprogrammierbares Alarmrelais, das bei Bedarf z.B. einen Generator oder ein Batterieladegerät ein- bzw. ausschaltet, wenn die Batteriespannung programmierbare Grenzwerte überschreitet.
Ideal im Winterlager.
Weitere Merkmale:
500A Mess-Shunt wird mitgeliefert
Einfache Ablesung der Batteriedaten (wie ein Kraftstoffanzeiger)
Anzeige gibt Informationen über Voltage (0...35V), Lade- und Entladestrom, Verbrauchte Ampere/Stunde (0...100Ah bzw. 0...200Ah) sowie Batterie-Restzeit (nur bei e-xpert pro)
Zwei Batterieeingänge
Großes, hintergrundbeleuchtete LCD-Anzeige
Spritzwassergeschützte Frontabdeckung

Präzisionsbatteriemonitor e-xpert pro

Der e-xpert lite ist mit der Basis-Anzeigefunktion von zwei Batterien ausgestattet.
Der e-xpert pro zeigt darüber hinaus die Restzeit der Batteriebank an und hat einen internen Speicher für zahlreiche zurückliegende Daten. Diese Daten können auf einem Laptop ausgelesen werden. Beide Modelle haben ein Alarmmodul. Der e-xpert pro verfügt auch noch über ein extra vollprogrammierbares Alarmrelais, das bei Bedarf z.B. einen Generator oder ein Batterieladegerät ein- bzw. ausschaltet, wenn die Batteriespannung programmierbare Grenzwerte überschreitet.
Ideal im Winterlager.
Weitere Merkmale:
500A Mess-Shunt wird mitgeliefert
Einfache Ablesung der Batteriedaten (wie ein Kraftstoffanzeiger)
Anzeige gibt Informationen über Voltage (0...35V), Lade- und Entladestrom, Verbrauchte Ampere/Stunde (0...100Ah bzw. 0...200Ah) sowie Batterie-Restzeit (nur bei e-xpert pro)
Zwei Batterieeingänge
Großes, hintergrundbeleuchtete LCD-Anzeige
Spritzwassergeschützte Frontabdeckung

Quick-Connection-Kit

Für "e-xpert lite" und "e-xpert pro"
3m

pro Meter 11,07 EUR

Quick-Connection-Kit

Für "e-xpert lite" und "e-xpert pro"
10m

pro Meter 3,79 EUR

Batterietemperatusensor-Kit

Nur für "e-xpert pro"
10m

pro Meter 3,32 EUR

Batterietemperatusensor-Kit

Nur für "e-xpert pro"
20m

pro Meter 2,33 EUR

USB-Schnittstelle inkl. Dashboard Software Windows XP/Vista/7

Nur für "e-xpert pro"

RS-232 Schnittstelle inkl. Dashboard Software Windows XP/Vista/7

Nur für "e-xpert pro"

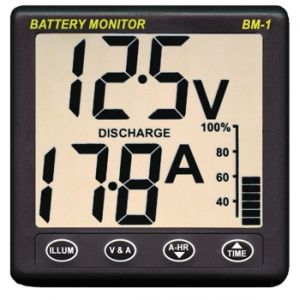

Batteriemonitor NASA MARINE BM -1

Der BM -1 wurde für die Überwachung von 12 Volt Batteriebänken, mit einer Kapazität von bis zu 650 Ah, entwickelt. Das Gerät wird komplett mit einem 100 A Messwiderstand (Shunt) und einem vorkonfiguriertem 5m langen Verbindungskabel geliefert, der eine einfache Installation ermöglicht.
Der Batteriemonitor überwacht kontinuierlich die Bordspannung, den Lade- und Entladestrom, die verbrauchten und zugeladenen Amperestunden und den Ladezustand der Batterie in Prozent, sowie die für die Ladung oder Entladung verbleibende Zeit. Durch diese Informationen ist eine effizientere Verwendung der Batterie möglich, die Lebensdauer der Batterie wird verlängert und das Risiko eines Ausfalls wird reduziert.
Spezifikationen:
Versorgungsspannung: 8-16 V DC
Stromverbrauch: 3 mA
Batteriekapazität: 5 - 650 Ah
Anzeige der Kapazität: in 1,0 Ah Schritten
Entladestrom: max. 100 A
Ladestrom: max. 100 A
Anzeige der Ströme: 0 - 9,9 A in 0,1 A Schritten
10 - 100 A in 1,0 A Schritten
Messwiderstand: 100A / 50 mV
Im Lieferumfang enthaltene Anschlusskabel:
Verbindungskabel vom 100 A Shunt zur Batterie mit M8 Ringkabelschuh.
5 Meter Verbindungskabel vom Anzeigegerät zum Shunt, mit Ringkabelschuhen für den Anschluss am Shunt versehen, Versorgungsleitung mit Sicherung und M8 Ringkabelschuh für den Anschluss an der Batterie.
Anzeigegerät:
110 x 110 mm Standard-Clipper-Gehäuse. Kontraststarkes LCD-Display, für Nachtbetrieb hinterleuchtet. Optischer Unterspannungsalarm.
Einfache Bedienung über 4 Tasten, zur Schaltung der Hintergrundbeleuchtung,
Anzeige der Batteriekapazität oder Restzeit, sowie zur Auswahl der Spannungs-, Strom- oder Ladezustandsanzeige.

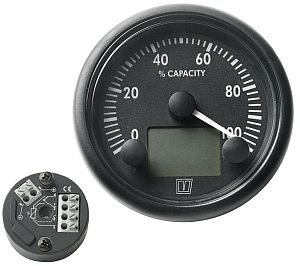

Vetus Verbraucheranzeige Typ BATMONB

Diese VETUS Anzeige ist optimal um den aktuellen Zustand der Batterien zu verfolgen.
Folgende Daten können hiermit überwacht werden:
- Spannung 0 -32,6 Volt
- Lade-, Entladestrom: +/- 200ah
-Ladezustand: 0 - 99,9% (Nennkapazität der Batterie wird vorher durch den Nutzer eingegeben)
-Zeit: Zeigt die verbleibene Kapazität in der Zeit an, 0-999 Stunden
Das System ist für 12 und 24 Volt geeignet und wird mit einem 200 Ampere Shunt geliefert.
Incl. einem schwarzen und einem weißen Frontring.
Aussendurchmesser: 97mm
Einbaudurchmesser: 85mm

System Monitore

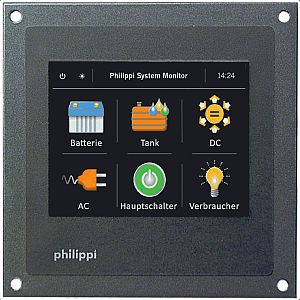

Philippi PSM

System Monitor zur Anzeige, Steuerung und Überwachung, Vollfarb- TFT- Grafikdisplay mit Touchscreen un einstellbarer Helligkeit der Displaybeleuchtung. Anschluss an den PBUS über die PBUS- Kabel oder handelsübliche Netzwerkkabel RJ 45.
Betriebsspannung: 8- 60V
Stromaugnahme: 100mA, Stand- by: 10mA
Abmessungen: L 105 x B 105 x H 35mm



Philippi PSM 2

P-BUS System-Monitor zur Anzeige, Steuerung und Überwachung aller Daten.
3,5"-Vollfarb-TFT-Grafikdisplay mit Touchscreen
Ein M12T-Kabel und die beiden P-BUS Terminatoren (Abschlußwiderstände) sind im Lieferumfang enthalten.
Betriebsspannung: 8-60V DC
Stromaufnahme: 100mA, Standby: 6 mA
Abmessungen (LxBxT): ca. 105x105x35mm
Einbauausschnitt: 88x88mm

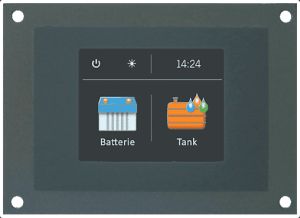

Philippi PSS

P-BUS Monitor zur Anzeige einzelner Daten.
2,4"-Vollfarb-TFT-Grafikdisplay mit Touchscreen.
Ein M12T-Kabel ist im Lieferumfang enthalten.
Betriebsspannung: 8-32V DC
Stromaufnahme: 70mA, Standby: 4mA
Abmessungen (BxHxT): ca. 105x75x35mm
Einbauausschnitt (BxH): ca. 87x65mm

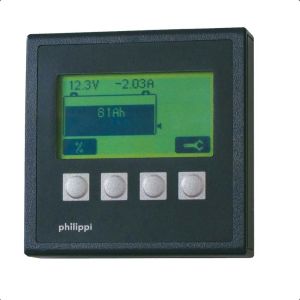

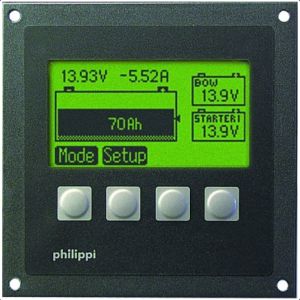

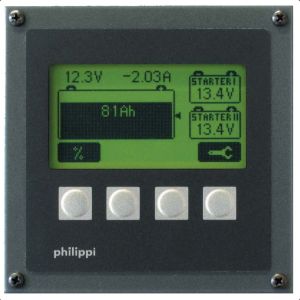

Philippi BCM 1

Batteriemonitor im Einbaugehäuse zur Kombination mit einem Shunt SHA 300. Lieferung inklusive konfektioniertem Verbindungskabel zum aktiven Shunt SHA, Länge 5m.
Abmessungen: B 105 x H 105 x T 40mm
Einbauauschnitt: 88 x 88mm



Philippi BCM 1- 48V

Batteriemonitor im Einbaugehäuse zur Kombination mit einem Shunt SHA 300. Lieferung inklusive konfektioniertem Verbindungskabel zum aktiven Shunt SHA, Länge 5m.
Abmessungen: B 105 x H 105 x T 40mm
Einbauausschnitt: 88 x 88mm



Philippi BCM 1A (Aufbau)

Batteriemonitor im Einbaugehäuse zur Kombination mit einem Shunt SHA 300. Lieferung inklusive konfektioniertem Verbindungskabel zum aktiven Shunt SHA, Länge 5m.
Abmessungen: B 100 x H 100 x T 30mm

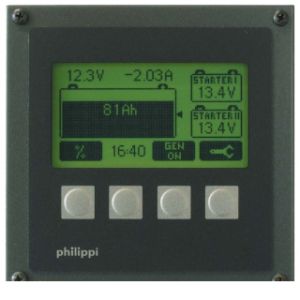

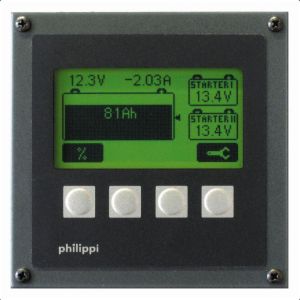

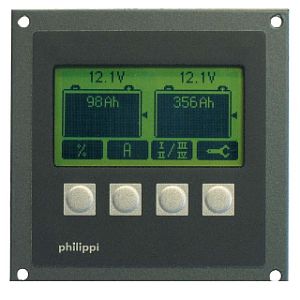

Philippi BCM 2

Batterie Monitor im Einbaugehäuse zum Anschluss von zwei aktiven Shunts (je 1 x SHA 300 und SHA 300-A2). Lieferung inklusive konfektioniertem Verbindungskabel zu beiden aktiven Shunt SHA, Länge 5m.
Abmessungen: B 105 x H 105 x T 40mm
Einbauausschnitt: 88 x 88mm



Philippi BCM G 12V

Batteriemonitor im Einbaugehäuse inklusive 2 potentialfreien Relaiskontakten zur Ansteuerung eines Generators. Zur Kombination mit einem Shunt SHA. Lieferung inklusive konfektioniertem Verbindungskabel zum aktiven Shunt SHA, Länge 5m.
Abmessungen: B 105 x H 105 x T 70mm
Einbauausschnitt: 88 x 88mm

Philippi BCM G 24V

Batteriemonitor im Einbaugehäuse inklusive 2 potentialfreien Relaiskontakten zur Ansteuerung eines Generators. Zur Kombination mit einem Shunt SHA. Lieferung inklusive konfektioniertem Verbindungskabel zum aktiven Shunt SHA, Länge 5m.
Abmessungen: B 105 x H 105 x T 70mm
Einbauausschnitt: 88 x 88mm

Philippi BCM BH 12V

Batteriemonitor im Einbaugehäuse inkl. 2 potentialfreien Relaiskontakten zur Ansteuerung eines mono- oder bistabilen Relais.
Zur Kombination mit einem Shunt SHA. Lieferung inkl. Verbindungskabel zum aktiven Shunt SHA (5m).
Abmessungen (BxHxT): ca. 105x105x70mm
Einbauausschnitt: 88x88mm
Um die Batterien vor zu starker Entladung oder sogar Tiefenentladung zu schützen, wird der Batteriemonitor BCM BH eingesetzt. Mittels im Gerät integrierter potentialfreier Schaltkontakte wird ein externes Hochstromrelais gesteuert, um das Bordnetz zu schalten. Zur Bordnetzabschaltung kann die einstellbare Kapazitätsschwelle, der Batterie-Reserve oder der Leer-Alarm des Batterie-Monitors gewählt werden. Die integrierte Spannungsübewachung schaltet auch dann ab, wenn aufgrund von schwachen Batterien die Kapazitätsschwelle nicht erreicht wird. Vor der Abschaltung warnt der Monitor optisch und akustisch 1-5 Minuten, damit die drohende Abschaltung z.B. durch Aktivierung der Ladung verhindert werden kann. Der Tastendruck kann am Monitor nach erfolgter Abschaltung der Hauptschalter wieder aktiviert werden (Not-Ein-Schaltung). Es können monostabile Relais sowie bistabile Relais (Schaltimpulse für Ein und Aus) angeschlossen werden (bitte separat bestellen - siehe nachfolgende Artikel).

Philippi BCM BH 24V

Batteriemonitor im Einbaugehäuse inkl. 2 potentialfreien Relaiskontakten zur Ansteuerung eines mono- oder bistabilen Relais.
Zur Kombination mit einem Shunt SHA. Lieferung inkl. Verbindungskabel zum aktiven Shunt SHA (5m).
Abmessungen (BxHxT): ca. 105x105x70mm
Einbauausschnitt: 88x88mm
Um die Batterien vor zu starker Entladung oder sogar Tiefenentladung zu schützen, wird der Batteriemonitor BCM BH eingesetzt. Mittels im Gerät integrierter potentialfreier Schaltkontakte wird ein externes Hochstromrelais gesteuert, um das Bordnetz zu schalten. Zur Bordnetzabschaltung kann die einstellbare Kapazitätsschwelle, der Batterie-Reserve oder der Leer-Alarm des Batterie-Monitors gewählt werden. Die integrierte Spannungsübewachung schaltet auch dann ab, wenn aufgrund von schwachen Batterien die Kapazitätsschwelle nicht erreicht wird. Vor der Abschaltung warnt der Monitor optisch und akustisch 1-5 Minuten, damit die drohende Abschaltung z.B. durch Aktivierung der Ladung verhindert werden kann. Der Tastendruck kann am Monitor nach erfolgter Abschaltung der Hauptschalter wieder aktiviert werden (Not-Ein-Schaltung). Es können monostabile Relais sowie bistabile Relais (Schaltimpulse für Ein und Aus) angeschlossen werden (bitte separat bestellen - siehe nachfolgende Artikel).

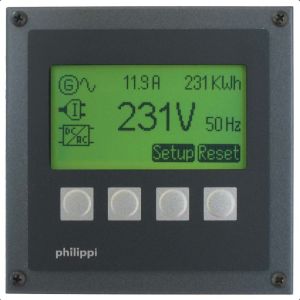

Philippi ACM 3

AC- Monitor zur Überwachung des Wechselspannungs- Systems. Einbaugerät. Lieferung inklisive Verbindungskabel zum Messwandler ACW, Länge 5m.
Abmessungen: B 105 x H 105 x T 40mm

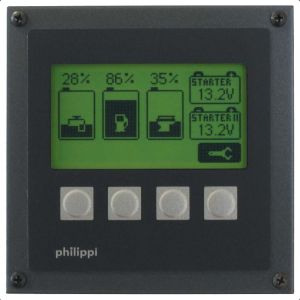

Philippi TCM 4V

Versorgungsspannung: 8- 30V
Abmessungen Display: B 105 x H 105 x T 40mm
Einbauausschnitt: 88 x 88mm



Philippi TPM 5

Temperaturmonitor für bis zu 5 Temperaturfühler.
Abmessungen: B 105 x H 105 x T 40mm
Einbauausschnitt: 88 x 88mm
Zur Erfassung der Temperaturen können die Temperaturfühler Temp-HT oder Temp-BT eingesetzt werden (bitte separat bestellen - siehe nachfolgende Artikel).



Philippi Temperaturinterface TPC 4

Es können wichtige Temperaturwerte erfasst werden.
Pro Temperaturinterface können 4 Temperaturfühler Temp-HT oder Temp-BT angeschlossen werden.
Bis zu 4 TPC 4 können an den P-BUS angeschlossen werden.
Für jeden Temperatursensor können individuelle Grenzwerte eingestellt werden, die eine Alarmmeldung erzeugen, sobald die Grenzwerte unter- bzw. überschritten werden.
Anschluss der Temperatursensoren erfolgt über steckbare Schraubklemmen.
Lieferung inkl. M12-T-Kabel.
Die Temperaturfühler Temp-HT oder Temp-BT bitte separat bestellen (siehe nachfolgende Artikel)
Versorgungsspannung: DC 8-32V
Stromaufnahme: 8 mA
Abmessungen (LxBxH): ca. 107x85x40mm



Philippi CBN

Um die Batterie-, Tank- und weitere P-BUS-Daten des PSM-Monitors auf Kartenplottern und NMEA2000®-kompatiblen Geräten ausgeben zu können, ist eine NMEA2000®-Bridge nötig, die die Daten entsprechend konvertiert.
Folgende PGN´s werden unterstützt: 127501, 127505, 127506, 127508, 127744, 127747, 127750. Bitte prüfen Sie, welche PGN´s von Ihrem Plotter aktuell dargestellt werden können, da dies vom Hersteller und Softwarestand abhängig. Die Stromversorgung erfolgt über das NMEA2000®-Netzwerk.
Abmessungen (LxBxH): ca. 107x85x40mm



Philippi Xcom CAN

Um die Daten der Xtender-Kombiwechselrichter darstellen und die Konfigurations-Einstellungen vom PSM aus vornehmen zu können wird die Xcom CAN Bridge benötigt.
Die Stromversorgung erfolgt über das Xtender-Netzwerk
Abmessungen (LxBxH): ca. 113x76x25mm



Philippi CMB

Um die Daten der Kombiwechselrichter und Lithium-Batterien von Mastervolt am PSM anzuzeigen und die Einstellungen vornehmen zu können wird die CMB Bridge benötigt.
Die Stromversorgung erfolgt über das Masterbus-Netzwerk.
Abmessungen (HxBxT): ca. 66x78x32mm



Philippi CMT

Interface für den PBUS zur Integrationvon bis zu 4 Tankgebern. Der Anschluss erfolgt über steckbare Schraubklemmen. Anschluss an den PBUS über RJ 45 Netzwerksbuchse und beiliegendem Y- Adapter
Abmessungen: L 107 x B 85 x H 40mm.



Philippi ACW 45-1

1-Phasen-Messwandler zur Direktmessung ohne Wandler
Max.: 45A
Abmessungen (BxHxT): ca. 23x90x67mmn



Philippi ACW 65-3

Messwandler für AC- Monitor ACM. Belastbarkeit max. 65A pro Phase. Direktmessung ohne Wandler
Abmessungen: B 70 x H 90 x T 67mm

Philippi Gehäuse ACW (4 TE)

Gehäuse für Messwandler ACW und 3 Relais
Abmessungen (LxBxH): ca. 200x120x110mm



Philippi Gehäuse ACW + 3 (6 TE)

Gehäuse für Messwandler ACW und 3 Relais
Abmessungen: L 200 x B 195 x H 110mm



Philippi Relais 4031- 230V

Gehäuse für Messwandler ACW und 3 Relais
Abmessungen: L 200 x B 195 x H 110mm



Philippi Relaissockel 4031

Gehäuse für Messwandler ACW und 3 Relais
Abmessungen: L 200 x B 195 x H 110mm



Philippi Bistabiles Hochstromrelais FBR 265

260A



Philippi Bistabiles Hochstromrelais FBR 500 / 12V

500A



Philippi Bestabiles Hochstromrelais FBR 500 / 24V

500A



Philippi Monostabiles Relais TR 70 / 12V

70A



Philippi Monostabiles Relais TR 70 / 24V

70A



Zubehör für Monitore

Bild Beschreibung Artikelnr. Preis in Euro

Philippi M12 T-Stück für P-BUS



Philippi M12 T-Kabel für P-BUS

Länge: 0,2m



Philippi M12 Terminator male für P-BUS



Philippi M12 Terminator female für P-BUS




Philippi M12 Kabelstecker konfektionierbar für P-BUS




Philippi M12 Kabeldose konfektionierbar für P-BUS



Philippi M12 Kabel 0,5m für P-BUS



Philippi M12 Kabel 1m für P-BUS



Philippi M12 Kabel 2m für P-BUS



Philippi M12 Kabel 5m für P-BUS



Philippi M12 Kabel 10m für P-BUS



Philippi SHA Kabel 10m

Längerer Kabelsatz für die Verbindung von Batterie-Monitor BCM 1 bzw. 2 und Shunt(s) SHA, falls der Standard-Kabelsatz nicht ausreicht.



Philippi SHA 2 Kabel 10m

Längerer Kabelsatz für die Verbindung von Batterie-Monitor BCM 1 bzw. 2 und Shunt(s) SHA, falls der Standard-Kabelsatz nicht ausreicht.



Philippi Temp-BT

Temperatursensor für Temperaturmonitor TPM 5 und TPC 4.
NTC-Messfühler in Kunststoffgehäuse eingegossen.
Einsetzbar für Messungen von Wasser- und Lufttemperaturen von -30C bis +70°C.
Kabellänge 2,8m



Philippi Temp-HT

Temperatursensor für Temperaturmonitor TMP 5 und TPC 4.
NTC-Messfühler in Messing-Kabelschuh eingekapselt.
Loch-Ø: 4mm
Kabellänge: ca. 30cm
Einsetzbar zur Messung von Temperaturen von +30°C bis +250°C.



Philippi ASH 1- 1A

Sicherungshalter für Flachsicherung zur einzel Absicherung von Messleitung. Inklisive Flachicherung 1A, Anschluss über Flachstecker 6,3mm



Philippi PBUS- Kabel 0,5m

Netzwerkkabel (RJ 45) zur Verbindung der PBUS- Komponenten



Philippi PBUS- Kabel 1m

Netzwerkkabel (RJ 45) zur Verbindung der PBUS- Komponenten



Philippi PBUS- Kabel 5m

Netzwerkkabel (RJ 45) zur Verbindung der PBUS- Komponenten



Philippi PBUS- Kabel 10m

Netzwerkkabel (RJ 45) zur Verbindung der PBUS- Komponenten

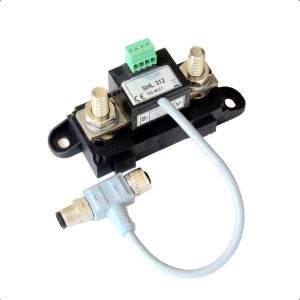

Philippi SHL 300

Digitaler Strommessshunt zum Einbau in die Minus- Leitung einer Ladequelle oder eines Verbrauchers. Zum Anschluss an den PBus. Die Stromversorgung erfolgt über die Spannungsmessleitung. Anschlußbolzen M10
Strombelastbarkeit: 300A, 600A 1min, 1500A 0,5s
Stromaufnahme: 6mA @ 12V, 4mA @ 24V
Betriebsspannung: 8-60V
Messbereich: 10mA- 300mA
Abmessungen: L 185 x B 44 x H 75mm



Philippi SHL 300

Digitaler Strommessshunt zum Einbau in die Minus- Leitung einer Ladequelle oder eines Verbrauchers. Zum Anschluss an den PBUS. Die Stromversorgung erfolgt über die Spannungsmessleitung. Anschlussbolzen M10.
Strombelastbarkeit: 300A, 600A 1min, 1500A 0,5s
Stromaufnahme: 6mA @ 12V, 4mA @ 24V
Betriebsspannung: 8-60V
Messbereich: 10mA- 300mA
Abmessungen: L 118 x B 40 x H 52mm



Philippi SHA 300

Geeignet für Philippi Batteriemonitor BCM 1.
Aktive Messshunt mit einer Dauerbelastbarkeit von 300A. Geeignet für Verbraucher/ Ladeeinrichtungen bis max. 3600W bei 12V bzw. 12V bzw 7200W bei 24 V- Bordspannumg. Der SHA 300 wird in die Minus- Leitung eingebaut.
Belastbarkeit: 300A, 600A 1min, 1500A 0,5s
Nennspannung: 12V, 24V, 36V, 48V
Stromaufnahme: 6mA/ 12V, 4mA/ 24V
Betriebsspannung: 8-60V
Messbereich: 10mA- 300mA
Abmessungen: L 118 x B 40 x H 52mm
Anschluss: M10

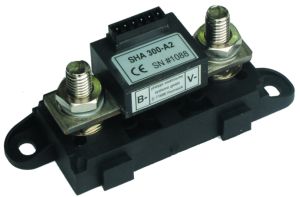

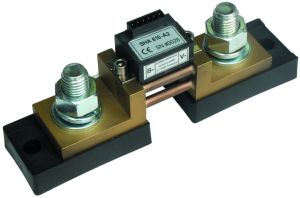

Philippi SHA 300- A2

Geeignet für Philippi Batteriemonitor BCM 1 und BCM 2 (Achtung: Beim BCM 2 werden 2 Shunts benötigt: 1x SHA 300 und 1x SHA 300-A2).
Aktive Messshunt mit einer Dauerbelastbarkeit von 300A. Geeignet für Verbraucher/ Ladeeinrichtungen bis max. 3600W bei 12V bzw. 12V bzw 7200W bei 24 V- Bordspannumg. Der SHA 300 wird in die Minus- Leitung eingebaut.
Belastbarkeit: 300A, 600A 1min, 1500A 0,5s
Nennspannung: 12V, 24V, 36V, 48V
Stromaufnahme: 6mA/ 12V, 4mA/ 24V
Betriebsspannung: 8-60V
Messbereich: 10mA- 300mA
Abmessungen: L 118 x B 40 x H 52mm
Anschluss: M10



Philippi SHC 600

Digitaler Batterie Management Shunt entsprechend wie SHC 300 nur für größere Ströme/ Verbraucher. Anschlußbolzen M16. Passende Verteilerschiene SAS4.



Philippi SHA 610

Aktiver Messshunt mit einer dauerbelastbarkeit von 600A. Geeignet für Verbraucher/ Ladeeinrichtung bis max. 7200W bei 12V bzw. 14400W bei 24V- Bordspannung. Der SHA 610 wird in die Minus- Leitung eingebaut.
Belastbarkeit: 600A, 800A 1min, 2500A 0,5s
Nennspannung: 12V, 24V, 36V, 48V
Stromaufnahme: 6mA/ 12V, 4mA/ 24V
Betriebsspannung: 8-60V
Messbereich: 10mA- 600mA
Abmessungen: L 185 x B 44 x H 68mm
Anschluss: M16



Philippi SHA 610- A2

Aktiver Messshunt mit einer dauerbelastbarkeit von 600A. Geeignet für Verbraucher/ Ladeeinrichtung bis max. 7200W bei 12V bzw. 14400W bei 24V- Bordspannung. Der SHA 610 wird in die Minus- Leitung eingebaut.
Belastbarkeit: 600A, 800A 1min, 2500A 0,5s
Nennspannung: 12V, 24V, 36V, 48V
Stromaufnahme: 6mA/ 12V, 4mA/ 24V
Betriebsspannung: 8-60V
Messbereich: 10mA- 600mA
Abmessungen: L 185 x B 44 x H 68mm
Anschluss: M16



SHL 312

Digitaler Strommessshunt zum Einbau in die Minus-Leitung einer Ladequelle oder eines Verbrauchers.
Der Anschluß der Stromversorgung erfolgt über die steckbare Klemme.
Anschlußbolzen: M10
M12-T-Steckverbinder
Strombelastbarkeit: 300A, 600A für 1min., 1500A für 0,5s
Stromaufnahme: 6mA@12V, 4mA@24V
Betriebsspannung: 8-60V
Meßbereich: 10mA - 300A
Abmessungen (LxBxH): ca. 118x40x65mm



SHC 312

Digitaler Batterie Management Shunt zum Einbau in Minus-Leitung der Batterie.
Die Stromversorgung erfolgt über die Spannungsmessleitung.
Anschlußbolzen M10.
Strombelastbarkeit: 300A, 600A (1min) 1500A (0,5s)
Stromaufnahme: 6mA, 12V, 4mA, 24V
Maßbereich: 10mA -300A
Maße: L118 x B40 x H65mm

SHC 612

Digitaler Batterie Management Shunt entsprechend wie SHC 312 nur für größere Ströme/ Verbraucher.
Anschlußbolzen: M16
Strombelastbarkeit: 600A (1 Min.: 800A - 0,5s: 2500A)
Stromaufnahme: 6mA@12V, 4mA@24V
Betriebsspannung: 8-60V
Meßbereich: 10mA - 600A
Maße: L 185 x B 44 x H 75mm
Passende Verteilerschiene: SAS4 (siehe nachfolgender Artikel)

SAS 4

Die Shunt-Anschlussschiene wird als Verteiler auf den vorgenannten SHC 612 aufgeschraubt, um mehrere kleinere Kabelanschlüsse (M12, 2x M10, M8) zu ermöglichen.
Abmessungen: L 140 x B 30 x H 8 mm

Sonstige Batterieüberwachung und -sicherung

Bild Beschreibung Artikelnr. Preis in Euro

Elektronischer Digital-Batterieladeanzeiger

Zeigt die Batteriespannung mit einer Toleranz von 0,1V an
12/24V
Zigarettenanzünder-Anschluß

Elektronischer Digital-Batterieladeanzeiger

Zeigt die Batteriespannung mit einer Toleranz von 0,1V an
12/24V
Batterieklemmen-Anschluß

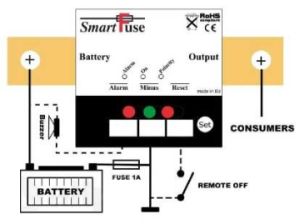

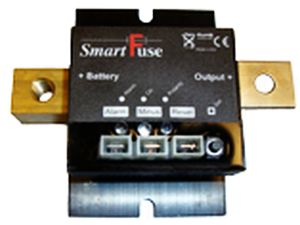

Smartfuse

Der Smartfuse ist eine Batterieüberwachung und Sicherung, die Unter-/Überspannung und zu hohen Strom detektieren und abschalten kann.
Lieferung ohne Montageplatte

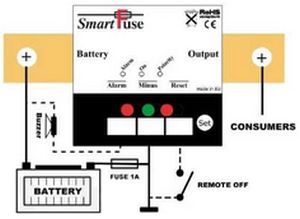

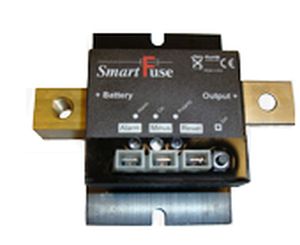

Smartfuse

Der Smartfuse ist eine Batterieüberwachung und Sicherung, die Unter-/Überspannung und zu hohen Strom detektieren und abschalten kann.
Lieferung inkl. Montageplatte

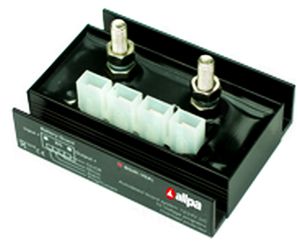

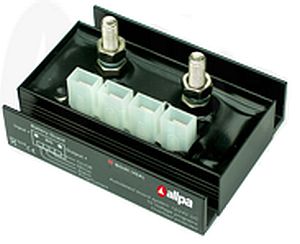

Battery Guard BG-40

Verhütung von Tiefentladung: Die Batterie wird von unwichtigen Verbrauchern getrennt, bevor die Kapazität zu weit abfällt.
12/24V
Maximale Belastung: 40-45A
Spitzenstrom: 120A

Weitere Batterie-Controller finden Sie in unseren Onlineshop auf www.camping-lager.de!


// 0.0988 Sekunden
