Lenkung, Steuerung → HYDRAULISCHE STEUERUNG FÜR AUSSENBORDMOTOREN/Z-ANTRIEBE

• Lieferbar als Einzel- oder Doppelsteuerung.
• Zylinder und Steuerpumpe sind separat lieferbar.
• Für gewünschte Steuerrad-Umdrehungszahl von SB nach BB, siehe Selektionstabelle.
• Axiale Plungerpumpen mit 7 Plungern
• Steuerradwelle aus nichtrostendem Stahl und sehr kräftig für große Steuerräder.
• Diese Steuersysteme werden komplett mit Anschlußteilen für die hydraulischen Leitungen geliefert.
• Der Zylinder ist mit Entlüftungsnippeln versehen, damit das System schnell und bequem entlüftet werden kann.
• Die Kolbenstange ist aus nichtrostendem Stahl gefertigt
• Der Zylinderfuß ist mit einem kardanischen Gelenk versehen und die Kolbenstange hat einen drehbaren Kopf, damit Auswuchtungsfehler aufgefangen werden können.

Diese Steuerpumpen und Zylinder sind untereinander auswechselbar. Ihnen ermöglicht das, in der Relation Preis/Steuerradumdrehung, die beste Wahl zu treffen. Umso kleiner die Steuerpumpe, desto niedriger ist der Preis; die Umdrehungszahl ist aber höher. Die Zylindergröße wird immer durch das Rudermoment bestimmt.

Bild Beschreibung Artikelnr. Preis in Euro

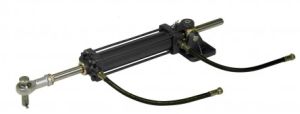

MT230

Max Rudermoment bei Ruderausschlag 35° in Nm (kgm): 2207 (225)
Zylinderwegin mm: 200
Max. Druck:6178 kPa (63kg/cm²)
Zylinderinhalt in cm³: 500
Max Zylinderweg: 70°
Pinnenlänge in mm: 175
Gewicht des Zylinders in kg: 13,8
Abmessung Leitungen: Ø 18x15mm
Anschlüsse: G 1/2 Innengewinde

MT345

Max Rudermoment bei Ruderausschlag 35° in Nm (kgm): 3335 (340)
Zylinderwegin mm: 300
Max. Druck:6178 kPa (63kg/cm²)
Zylinderinhalt in cm³: 750
Max Zylinderweg: 70°
Pinnenlänge in mm: 260
Gewicht des Zylinders in kg: 15,9
Abmessung Leitungen: Ø 18x15mm
Anschlüsse: G 1/2 Innengewinde

MT455

Max Rudermoment bei Ruderausschlag 35° in Nm (kgm): 4415 (450)
Zylinderwegin mm: 400
Max. Druck:6178 kPa (63kg/cm²)
Zylinderinhalt in cm³: 1000
Max Zylinderweg: 70°
Pinnenlänge in mm: 350
Gewicht des Zylinders in kg: 18
Abmessung Leitungen: Ø 18x15mm
Anschlüsse: G 1/2 Innengewinde

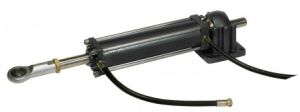

MT600

Max Rudermoment bei Ruderausschlag 35° in Nm (kgm): 5886
Zylinderwegin mm: 200
Max. Druck:6178 kPa (63kg/cm²)
Zylinderinhalt in cm³: 1319
Max Zylinderweg: 70°
Pinnenlänge in mm: 175
Gewicht des Zylinders in kg: 35,1
Abmessung Leitungen: Ø 18x15mm
Anschlüsse: G 1/2 Innengewinde

MT900

Max Rudermoment bei Ruderausschlag 35° in Nm (kgm): 8829 (900)
Zylinderwegin mm: 300
Max. Druck:6178 kPa (63kg/cm²)
Zylinderinhalt in cm³: 1978
Max Zylinderweg: 70°
Pinnenlänge in mm: 260
Gewicht des Zylinders in kg: 38,8
Abmessung Leitungen: Ø 18x15mm
Anschlüsse: G 1/2 Innengewinde

MT1200

Max Rudermoment bei Ruderausschlag 35° in Nm (kgm): 11772 (1200)
Zylinderwegin mm: 400
Max. Druck:6178 kPa (63kg/cm²)
Zylinderinhalt in cm³: 2638
Max Zylinderweg: 70°
Pinnenlänge in mm: 350
Gewicht des Zylinders in kg: 42,5
Abmessung Leitungen: Ø 18x15mm
Anschlüsse: G 1/2 Innengewinde

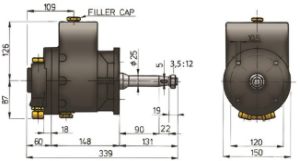

MTP89

Kapazität der Pumpe in cm³/U: 89
Zahl der Pluger: 7
Max. Druck: 63kg/cm² (6178 kPa)
Abmessung Leitungen: Ø 18 x 15mm
Anschlüsse: G 1/2 Innengewinde
Gewicht der Pumpe in kg: 9,1
Steuerraddurchmesser in cm: min. 65

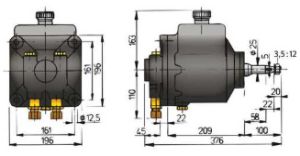

MTP151

Kapazität der Pumpe in cm³/U: 151
Zahl der Pluger: 7
Max. Druck: 63kg/cm² (6178 kPa)
Abmessung Leitungen: Ø 18 x 15mm
Anschlüsse: G 1/2 Innengewinde
Gewicht der Pumpe in kg: 23
Steuerraddurchmesser in cm: min. 110

MTP191

Kapazität der Pumpe in cm³/U: 191
Zahl der Pluger: 7
Max. Druck: 63kg/cm² (6178 kPa)
Abmessung Leitungen: Ø 18 x 15mm
Anschlüsse: G 1/2 Innengewinde
Gewicht der Pumpe in kg: 23
Steuerraddurchmesser in cm: min 135

Rückschlagventile

Überdruckventil G1/2 (inkl. Kupplungen Ø 18 mm)

Rückschlagventile

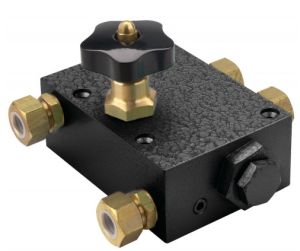

Einzel-Sperrblock G1/2 mit Bypasshahn (inkl. Kupplungen Ø 18 mm) (für Einzel und Doppelbedienung)

Rückschlagventile

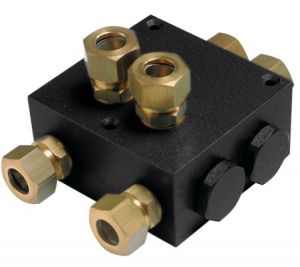

Doppel-Sperrblock G1/2 (inkl. Kupplungen Ø 18 mm)
